使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 12/2020 2.6 安全功能
83
保护盖开关位置 1 和位置 2 （部件 1 和 2，图 2.6 - 6，第 80 页） 2
这些开关用于检查保护盖是否已关闭。当它们被关闭时，EMERGENCY STOP （急停）触点、
通讯触点和 EMERGENCY STOP （急停）电路将闭合。如果有一个保护盖被打开，
EMERGENCY STOP （急停）触点和信号触点将被断开。各元件分别停用或保持启用状态 （参
见图 2.6 - 8
，第 87 页）。
缓冲档检测的保护开关 （部件 3，图 2.6 - 6，第 80 页） 2
在 SIPLACE SX1/SX2 贴片机中，此开关用于检查是否至少有一个缓冲档。这样可以确保在更换
悬臂后，至少再次安装了一个缓冲档。
2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
2.6 安全功能 使用软件版本 SC.713.1 或更新 版本 12/2020
84
2.6.4 安全开关 (CSB)
2

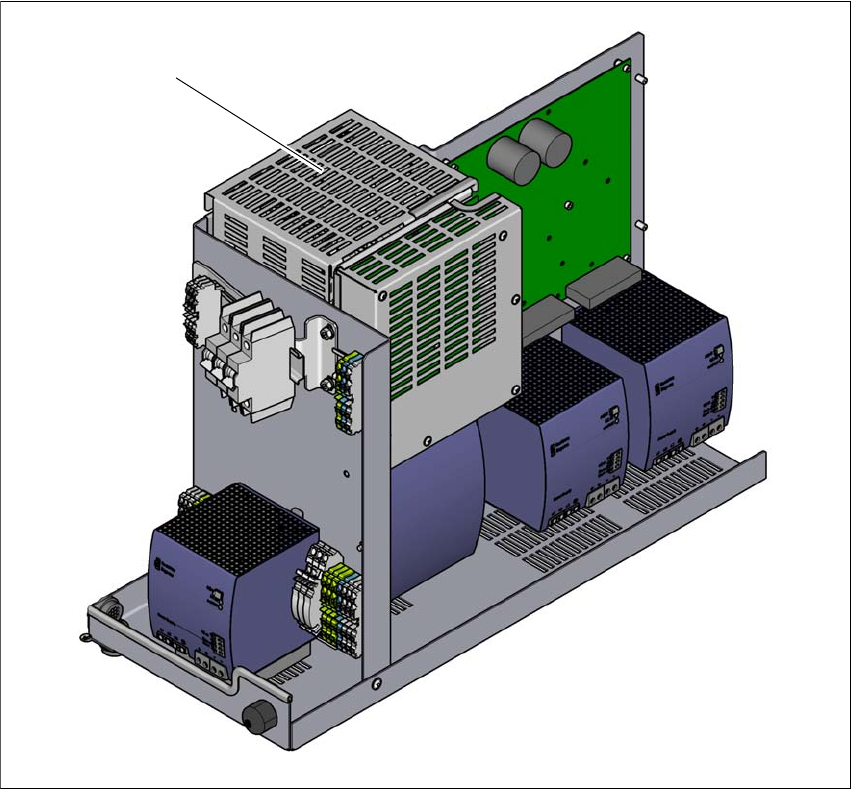

图 2.6 - 7 安全开关 (CSB) 的位置
2
(1) 安全开关 (CSB)
(1)
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 12/2020 2.6 安全功能
85
安全开关 (CSB) （部件 1，图 2.6 - 7，第 84 页） 2
安全开关 (CSB) 位于电源单元内。该开关可监测防护功能是否完好并检查危险电压或移动情况。
2
激活安全开关 (CBS) 必须满足三个条件：
– 所有保护功能和急停按钮必须释放。
– 必须按下 Start （启动）按钮。
– 必须通过控制软件设置 “ 软件释放 ” 或 “Control ON （控制装置打开）” 信号。
危险
安全开关 (CSB) 盖下存在致命电压！
即便已将贴片机关闭，并断开了电源的插头连接，盖子下方的元件可能依然携带致命电
压。断开主电源插头后，请等待大约 5 分钟直至电容完成放电。
切勿将盖打开。
只有 ASM Assembly Systems GmbH&Co.KG 的维修工程师，或服务于贴片机所有
者并受过 ASM 培训的维修工程师才能在电源及安全开关 (CBS) 上作业。
