使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件 使用软件版本 SC.713.1 或更新 版本 12/2020 3.7 贴片头 121 3.7.3 元件抛料仓传感器 元件抛料仓传感器用于监控抛料 仓是否在支座上正确就位。 – 如未正确插入抛 料仓，贴片机将不能启动。 – 如果抛料仓在贴 片过程中脱离支座，贴片机会立即 停止，以避免碰撞贴片头。 3.7.4 真空泵 （选装） SIPLACE SpeedSta…
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.7 贴片头 使用软件版本 SC.713.1 或更新 版本 12/2020
120

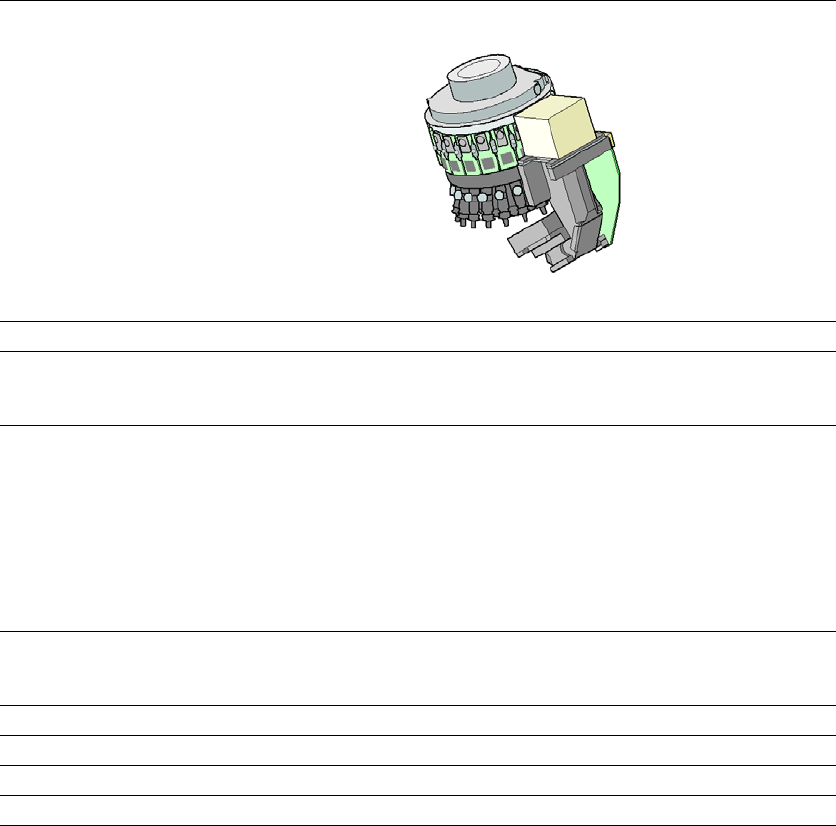

3.7.2.2 SIPLACE SpeedStar (C&P20 P) 的技术数据
3
SIPLACE SpeedStar(C&P20 P)
带 23 型元件摄像机 带 41 型元件摄像机
元件范围
*a
*)a 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影
响。
01005 到 2220、Melf、SOT、
SOD
0201 （公制） 至 2220、
Melf、SOT、SOD、裸晶粒、
倒装片
元件规格
最大高度
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
4 mm
250 µm
100 µm
400 µm
200 µm
0.18 mm x 0.18 mm
6mm x 6 mm
1 g
4 mm
80 µm
30 µm
100 µm
50 µm
0.12 mm x 0.12 mm
6 mm x 6 mm
1 g
下压力 1.3 N ± 0.5 N （默认值）
0.5 N - 4.5 N
无接触式贴装
吸嘴类型 40xx 40xx
X/Y 轴精确度
*b
*)b 精度值满足 SIPLACE 供应和服务范围内的条件。
± 41µm / 3 ± 41µm / 3
角度精确度 ± 0.5° / 3 ± 0.5° / 3
照明级别 5 5
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件
使用软件版本 SC.713.1 或更新 版本 12/2020 3.7 贴片头
121
3.7.3 元件抛料仓传感器
元件抛料仓传感器用于监控抛料仓是否在支座上正确就位。
– 如未正确插入抛料仓，贴片机将不能启动。
– 如果抛料仓在贴片过程中脱离支座，贴片机会立即停止，以避免碰撞贴片头。
3.7.4 真空泵 （选装）
SIPLACE SpeedStar 真空泵安装于贴片机底座内，位置 1 COT 插入件的后方。有以下两种类型：
– 真空泵 VX4.25
– 真空泵 VX4.25/0-47 IE3
3.7.4.1 概览 - 型号 VX4.25
部件号 03128463-xx 真空泵 VX4.25
3

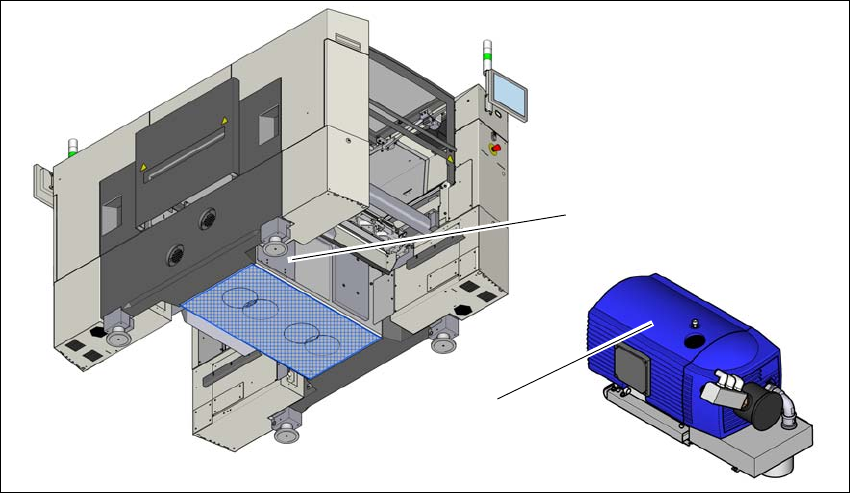

图 3.7 - 3 真空泵总览
(1) 真空泵的安装位置
(2) 真空泵 VX 4.25
(1)
(2)
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.7 贴片头 使用软件版本 SC.713.1 或更新 版本 12/2020
122
3.7.4.2 概览 - 型号 VX4.25/0-47 IE3
部件号 03224400-xx 真空泵 VX4.25/0-47 IE3
3

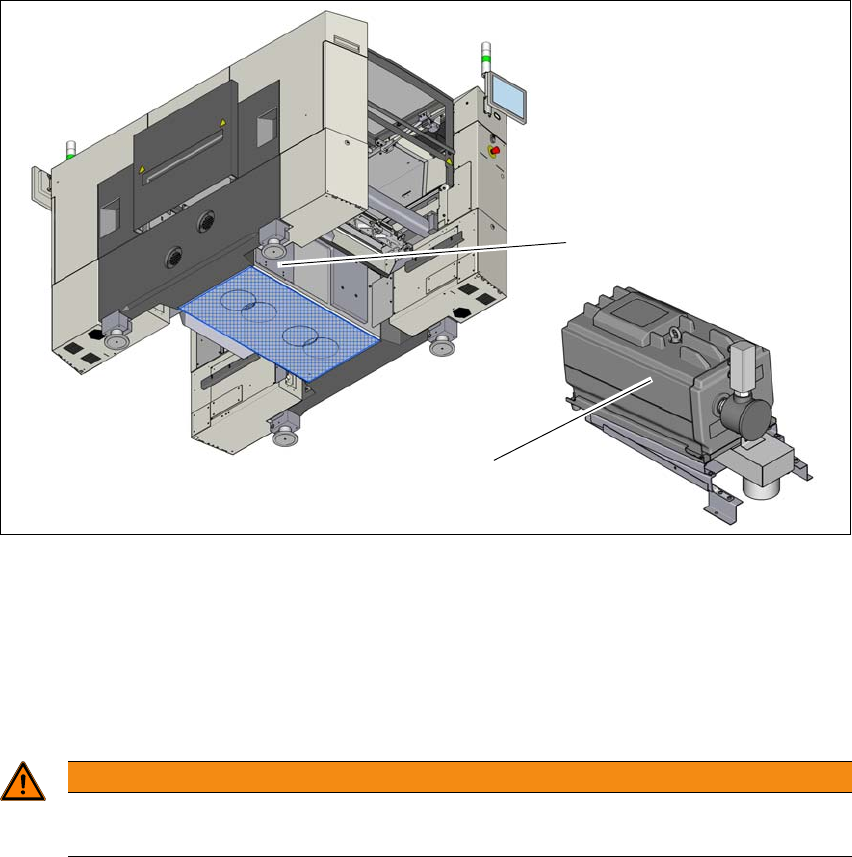

图 3.7 - 4 真空泵总览
(1) 真空泵的安装位置
(2) 真空泵 VX 4.25 IE3
3.7.4.3 使用真空泵的安全须知
3
(1)
(2)
警告
遵守 “ 安全须知 ”
请遵守随附用户手册中规定的安全说明。
