5.9.4 附加料带卷盘的支座
5
图 5.9 - 2 附加料带卷盘的支座
(1) 附加料带卷盘的支座，部件号 00141217-xx
(2) 支撑件的安装器件
5
如果供料器模块和料带卷盘之间的横向偏移不超过 60 mm，X- 系列供料器模块可以毫无问题地处
理元件料带。如果预定以设置不能维持最大允许偏移值，建议您使用辅助料带卷盘支座 （部件
1）。只需将支座插入保持器 （部件 2）并推动，直至偏移值小于允许的最大偏移值 60 mm。元件
料车一共有 5 个保持器。各料带卷盘支座可容纳 2 个料带卷盘，这意味着可在料带容器上方放置
10 个最大尺寸为 15 英寸 （381 mm）的料带卷盘。
最多 60 mm
(1)
(2)
5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
5.9 执行一次目视检查 使用软件版本 SC.713.1 或更新 版本 12/2020
254
5.9.5 在料带容器中插入分隔板
分隔板有不同的边缘，可以用两种方式插入到料带容器内。如果使用芯轴，分隔板中心轴的
凹槽应指向上方 （参见部件 4，图 5.9 - 3
). 如果不使用芯轴，分隔板的
圆形
边缘应指向上方
（参见部件 5，图 5.9 - 3
).
如图 5.9 - 3 所示插入分隔板并牢记料带容器的最小分区为 2x 分区。这将有助于避免发生贴
片错误。
检查分隔板是否已啮合在三个导轨的同一个位置上。否则，分隔板会发生偏移或弯曲。
5

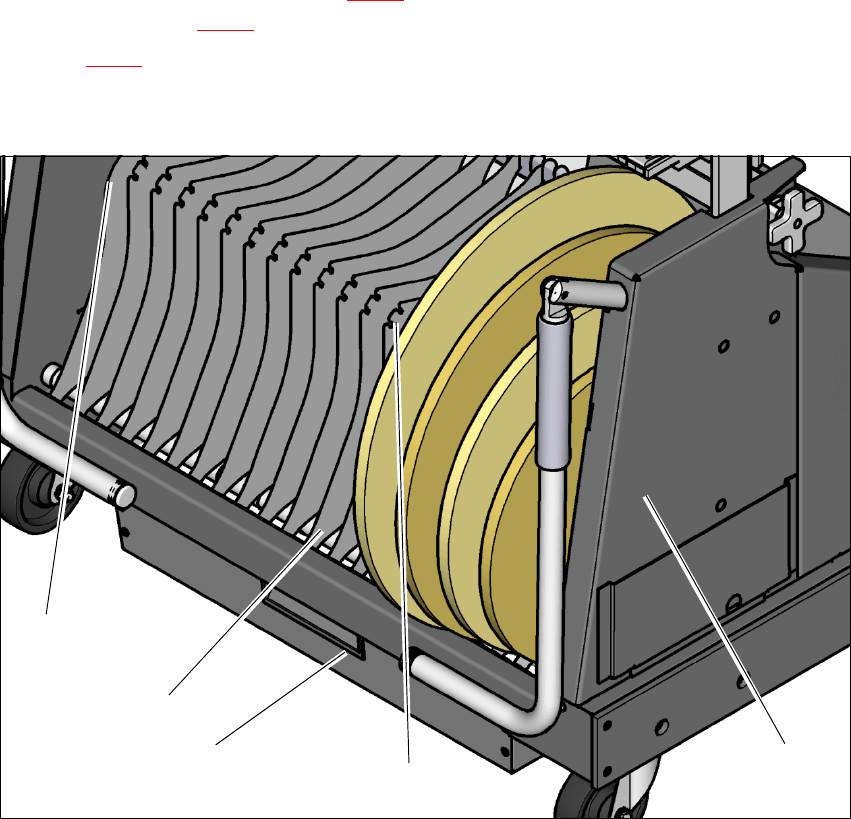

图 5.9 - 3 料带容器中的分隔板
(1) 未使用芯轴时分隔板的位置
(2) 分隔板的导轨
(3) 废料带容器
(4) 使用芯轴时分隔板的位置
(5) 料带容器
(1)
(5)
(2)
(3)
(4)
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5 贴片机处的工作
使用软件版本 SC.713.1 或更新 版本 12/2020 5.10 设置供料器模块
255
5.10 设置供料器模块
5.10.1 处理供料器模块时的注意事项
供料器模块是精密器件。所以，处理供料器模块时需要小心。
避免供料器模块撞上障碍物。
切勿将供料器模块摔到地上。
进行预防性维护时始终使用适宜的工具。
5.10.2 拆卸转换料台上的 X 供料器模块
5

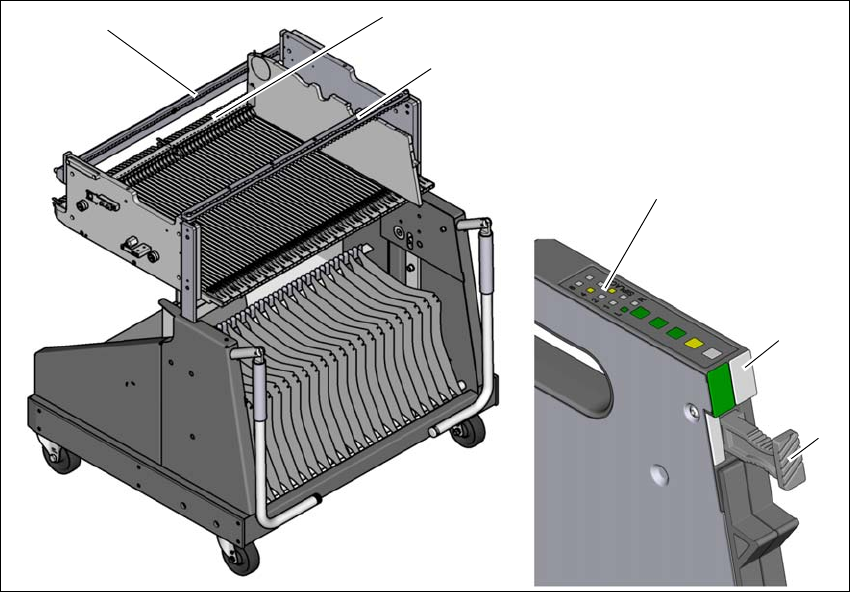

图 5.10 - 1 拆卸转换料台上的 X 供料器模块
(1) 移除握柄
(2) 状态显示灯
(3) LED 显示屏
(4) 用于检查供料器高度的轨道
(5) 锁定供料器模块的插销
(6) 对中轨道
5
(2)
(1)
(4)
(5)
(6)
(3)
