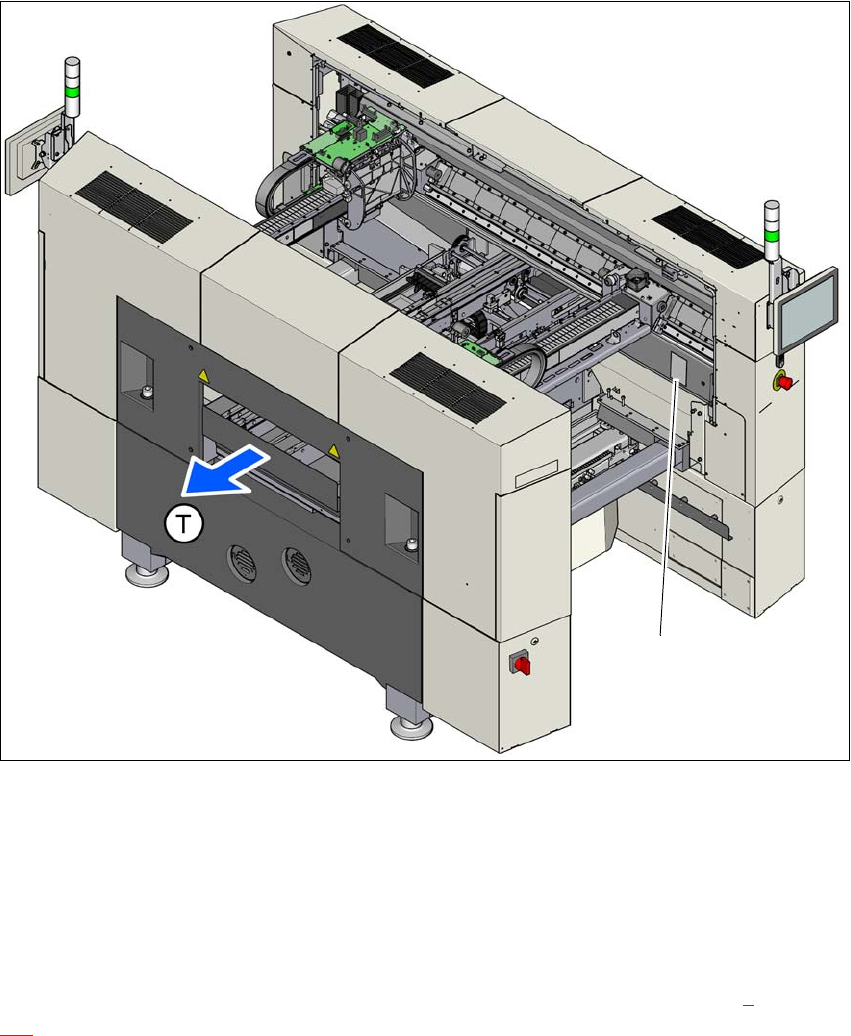

使用手册 SIPLACE SX1/SX2 版本 V2 和 V3 1 介绍 使用软件版本 SC.713.1 或更新 版本 12/2020 1.3 贴片机说明 25 1.3.3 贴片机序列号 贴片机的序列号位于贴片机框架 内侧的位置 1 处。 1 图 1.3 - 1 含序列号的铭牌的位置 (T) 行程方向 (1) 铭牌 1.3.4 欧盟 (EC) 符合性声明 本使用手册中所述的产品符合欧 盟 (EC) 符合性声明 的相关规定和标准。另请参见…
1 介绍 使用手册 SIPLACE SX1/SX2 版本 V2 和 V3
1.3 贴片机说明 使用软件版本 SC.713.1 或更新 版本 12/2020
24
1.3.2.2 SIPLACE SX1/SX2 V2
1
SIPLACE SX +
悬臂 贴片头
1
C&P20 P CPP_L
CPP_H （高）
*a
不带静止摄像机
TH
*b
SIPLACE SX + 准备就绪
悬臂 贴片头
1
C&P20 P CPP_L
CPP_H
a
带静止摄像机
CPP_H
a
不带静止摄像机
TH
b
TH
b
2
C&P20 P CPP_L
CPP_H
a
不带静止摄像机
TH
b
CPP_HTH
b
SIPLACE SX1
悬臂 贴片头
1
C&P20 P CPP_L
CPP_H
a
带静止摄像机
CPP_H
a
不带静止摄像机
TH
b
TH
b
带 SIPLACE 服务升级套件
2
C&P20 P CPP_L
CPP_H
a
不带静止摄像机
TH
b
CPP_HTH
b
SIPLACE SX1 准备就绪
悬臂
贴片头
1
C&P20 P CPP_L
CPP_H
a
带静止摄像机
CPP_H
a
不带静止摄像机
TH
b
TH
b
2
C&P20 P CPP_L
CPP_H
a
不带静止摄像机
TH
b
CPP_HTH
b
SIPLACE SX 2
悬臂 贴片头
1
C&P20 P CPP_L
CPP_H
a
带静止摄像机
CPP_H
a
不带静止摄像机
TH
b
TH
b
2
C&P20 P CPP_L
CPP_H
a
不带静止摄像机
TH
b
CPP_HTH
b
*)a CPP （高装配位置 ），TH 和静止摄像机需要外部料台位置
*)b 配备静止摄像机的 CPP 需要 CPP 位于较高装配位置且在料台靠外位置
1 介绍 使用手册 SIPLACE SX1/SX2 版本 V2 和 V3
1.3 贴片机说明 使用软件版本 SC.713.1 或更新 版本 12/2020
26
1.3.5 按照规定使用
本产品只可用于 《产品目录》和 《技术说明》中指定的应用领域 （即 SMD 元件的贴装），而且
只能与 ASM Assembly Systems GmbH & Co. KG 建议或允许的第三方器件和元件结合使用。按
照规定，不得用于其他或扩展的用途。
ASM Assembly Systems GmbH & Co. KG 对因错误使用产品而导致的任何损坏不承担任何责任，
并且也将无法保证贴片机元件的正确及正常功能。
按规定使用还包括遵守使用手册中的所有规定。
要确保本产品正常、可靠地运行，则须正确运输、存放、安装和装配，并认真操作和维护本产
品。
1.3.6 不按规定使用
不按规定使用本产品可能危及生命、致残并带来物料损失。为此，明确禁止用户不按规定使
用。ASM Assembly Systems GmbH & Co. KG 对因错误使用产品而导致的任何损坏不承担任何责
任，并且也将无法保证贴片机元件的正确及正常功能。
不按照规定使用贴片机的操作包括，
– 在停用或拆下安全设备的情况下操作贴片机。
– 贴装了允许规格以外的元件。
– 使用未经许可的元件供料器模块。
– 使用未经授权的附件和其他模块。
– 由无资质人员使用贴片机。
– 并非每个料位都设有供料器模块，操作贴片机时不佩戴护手装置 （虚拟供料器模块）。
– 各贴片机和安装选件的电缆分配不清晰。
– 改装期间，两个或两个以上人员同时站在同一料车上。
– 有人员站在盖板或保护罩上。
1.3.7 噪音排放
1
最大噪音排放 75 dB (A)
