2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2.2 警告标签 使用软件版本 SC.713.1 或更 新 版本 12/2020 48 2.2.5 贴片机上的警告标签 图 2.2 - 5 贴片机上的警告标签 2 部件 W 006 ，部件号 03155812 -01 （位于侧板中央位置，Y 悬臂 上方） 部件 W 006 -P007，部件号 0315 5831-01 （X 悬臂前后方） W 006 W 006-…
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 12/2020 2.2 警告标签
47
2.2.4 警告标签的含义和描述 （针对中国的标签）
针对中国客户的以下标签看似不同于标准标签 （全球其他地方）。
2.2.4.1 警告标签 W 210-CN
2
部件 W 209-Cn，图 2.2 - 3，第 2.2 - 3 和 2.2 - 4 页，第 2.2 - 4 页，部件号 03149080-01
（数量 / 台贴片机：2)
2.2.4.2 警告标签 W 204-CN
2
部件 W 204，图 2.2 - 3，第 45 和 2.2 - 4 页，第 46 页，部件号 03149290-01（数量 / 台贴片机：
8)
2.2.4.3 警告标签 W 004-CN，带激光文本标签
2
部件 W 004-CN，图 2.2 - 3，第 45 页，部件号 03155348-01 （数量 / 台贴片机：1)
激光文本标签，图 2.2 - 3
，第 45 页，部件号 03155432-01 （数量 / 台贴片机：1)
2
2
2
2
2
2
EMERGENCY STOP （急停）按钮上的警告标签
2
2
2
手部受伤警告
将手伸入此位置将导致手臂或手部受伤。
不要将手伸到运转的贴片机中。
不要将手伸到临近贴片机内部
2
2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
2.2 警告标签 使用软件版本 SC.713.1 或更新 版本 12/2020
48

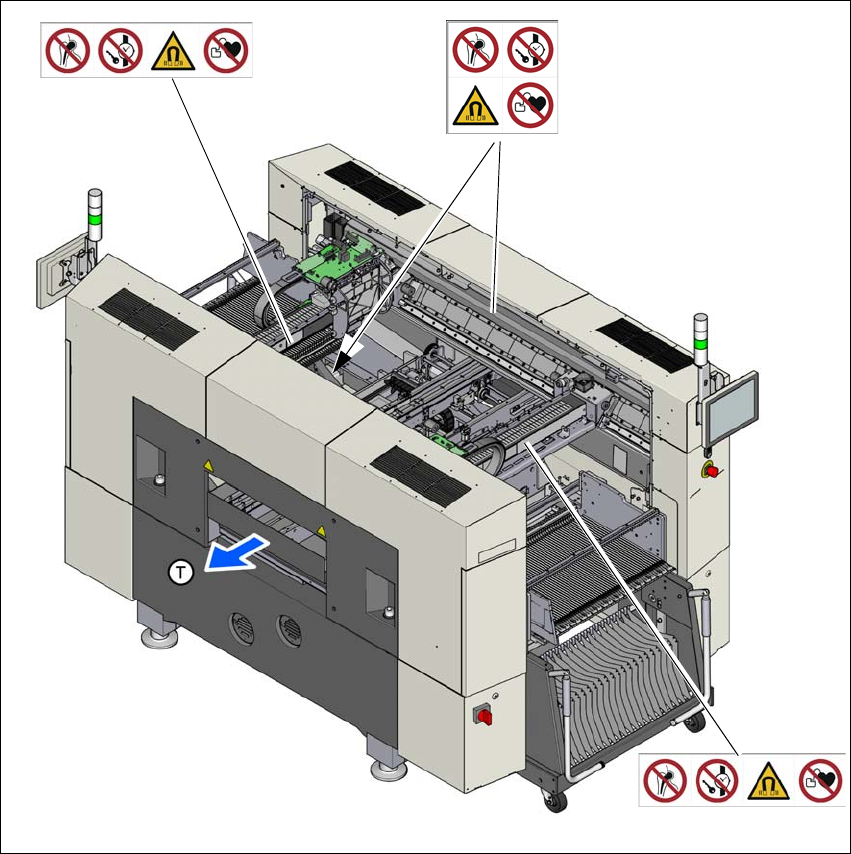

2.2.5 贴片机上的警告标签
图 2.2 - 5 贴片机上的警告标签
2
部件 W 006，部件号 03155812-01 （位于侧板中央位置，Y 悬臂上方）
部件 W 006-P007，部件号 03155831-01 （X 悬臂前后方）
W 006
W 006-P007
W 006-P007
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 12/2020 2.2 警告标签
49
2.2.5.1 警告标签 W 006 和 W 006-P007
2
W 006，图 2.2 - 5，第 48 页，部件号 03155812-01
（每台 SX1 贴片机上的数量：2，SX2 贴片机：2)
部件 W 006-P007，图 2.2 - 5
，第 48 页，部件号 03155831-01
（每台 SX1 贴片机上的数量：2，SX2 贴片机：4)
2
2
危险
贴片机内部的永磁铁会产生威胁生命安全的强大磁场
当贴片机内部的保护盖被打开时，体内植入了以下有源或无源设备的人员将面临危险：
– 心脏起搏器
–除颤器
– 胰岛素泵等
风险人群不得紧靠贴片机站立。
警告
有挤压危险！
对植入无源金属器件 （如固定用的金属板、螺钉）的人士有挤压的危险。
切勿在保护盖处于打开状态时将手伸入贴片机中，并且不要俯身在打开的贴片机上
方。
切勿携带任何金属物体进入危险区域。
