3.11 元件料车
部件号 00519922-xx，带 60 个料槽的SIPLACE SX1/SX2 元件料车
部件号 00519722-xx，带 30 个料槽的SIPLACE SX1/SX2 元件料车
SIPLACE SX1/SX2 贴片机可容纳两个 SIPLACE SX1/SX2 元件料车，每个元件料车带 60 个料
槽。如果在一个料位安装了 WPC5/WPC6, 就要在另一个料位上配置包带 30 个料槽的元件料车。
3

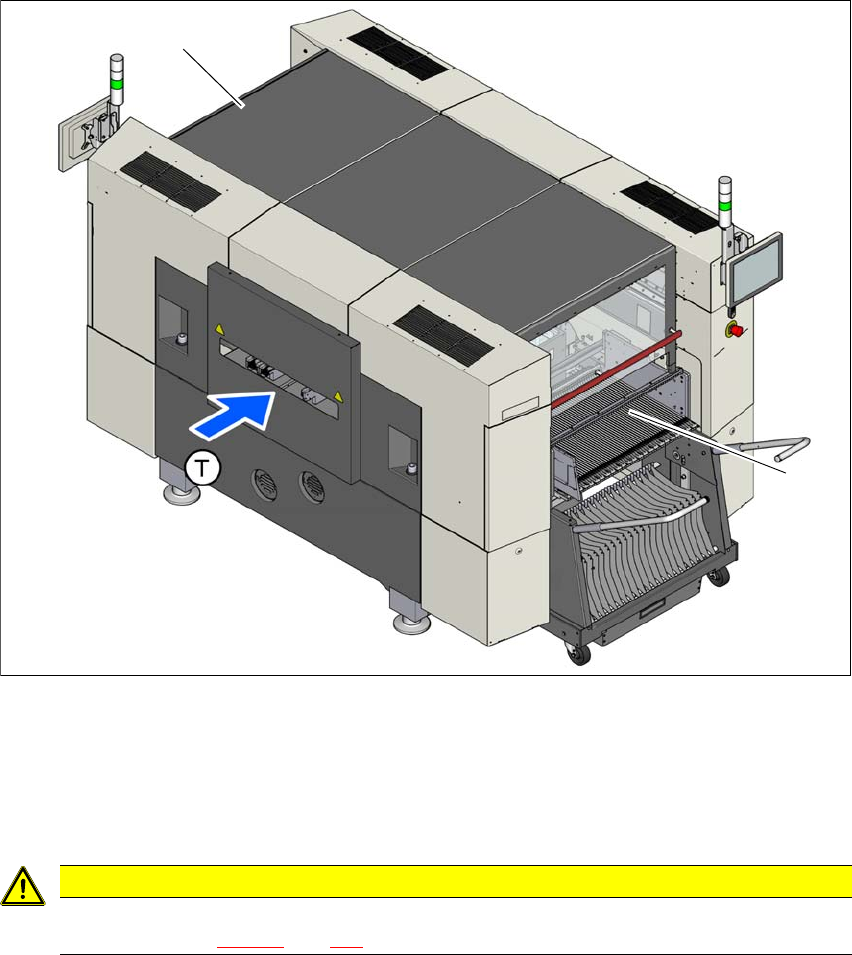

图 3.11 - 1 元件料车料位，SIPLACE SX1/SX2
(1) 1 号料位
(2) 2 号料位
(T) PCB 的传送方向
3
注意事项
只能将 SIPLACE SX1/SX2 元件料车装载到已安装 SIPLACE SX1/SX2 元件料车 COT 插
入件的料位 （图 5.15 - 4
，第 273 页）。
(2)
(1)
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件
使用软件版本 SC.713.1 或更新 版本 12/2020 3.11 元件料车
167
3.11.1 结构
料车为独立模块，可以和供料器一起在一个外部设置区域内进行安装。也就是说，生产区在需要
更换料车时，只需要被中断很短的一段时间。
料车主要由机箱、用于安放供料器模块的转换料台、料带卷盘容器和废料带容器组成。有两种不
同的元件料车可用。一种元件料车配有带 60 个料槽的转换料台，另一种配有带 30 个料槽的转换
料台。带 30 个料槽的元件料车必须安装在 WPC5/WPC6 附近。
3

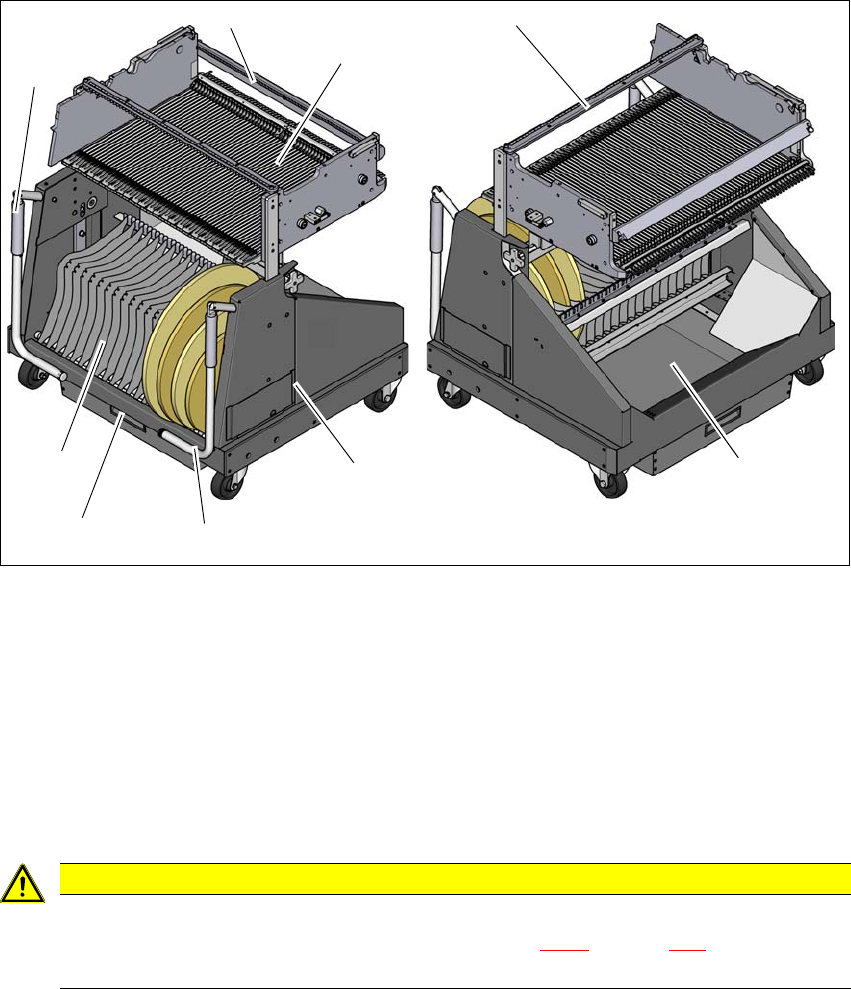

图 3.11 - 2 带 60 个料槽的 SIPLACE SX1/SX2 的元件料车，前视图和后视图
(1) 机箱
(2) 转换料台
(3) 料带容器
(4) 废料带容器
(5) 握柄
(6) 护手装置
3
注意事项
遵守 “ 安全须知 ”！
当您将料带抛料仓从元件料车中拉出来时，请遵守 5.8.2 部分，第 250 页上的 “ 安全须
知”。
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.11 元件料车 使用软件版本 SC.713.1 或更新 版本 12/2020
168
3
3.11.2 说明
在标准版本中，料带卷盘容器可以容纳最大 17 英寸 （432 mm）的料带卷盘。
料带容器和元件料车之间左右两侧分别有 5 mm 宽的缝隙，用于保存器件。
将拉出的废料带置于机箱下方。切割下来的废料带将顺着料带斜槽下滑至废料带容器中，该容器
被装满时必须及时清空。
可向上或向下折叠握柄。
3
注意事项
折断握柄的危险！
在运输元件料车时存在折断握柄的危险。
在运输元件料车时切勿在握柄处将其抬起。
仅在推动元件料车时使用握柄。
如果您想要运输元件料车或将其从货盘上抬起，请使用叉车。
请注意
所有元件料车必须装入
贴片机上才能运行。
根据第 2.6.5 部分，第 89 页所述，用虚拟供料器模块填充所有空闲料位。
