2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
2.2 警告标签 使用软件版本 SC.713.1 或更新 版本 12/2020
62
2.2.12 TwinStar 贴片头 IC 摄像机上的 “ 碰撞贴片头 ” 标签
“ 碰撞贴片头 ” 标签，图 2.2 - 15，部件号 03015392-02
（数量 / 台贴片机：最多 2 个）
2
图 2.2 - 15 TwinStar 贴片头 IC 相机上的 “ 碰撞贴片头 ” 标签
(1) TwinStar 贴片头 IC 摄像机上的 “ 碰撞贴片头 ” 标签
碰撞贴片头危险警告 2
将贴片头从 TwinStar/VHF 更改为 SpeedStar 时，SpeedStar 会与
相机外壳发生碰撞。
需要为 TwinStar 贴片头拆卸下型号为 33，55 x 45 和 25，16 x 16
的静止元件摄像机。
(1)
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 12/2020 2.2 警告标签
63
2.2.13 PCB 传送导轨上的警告标签
2

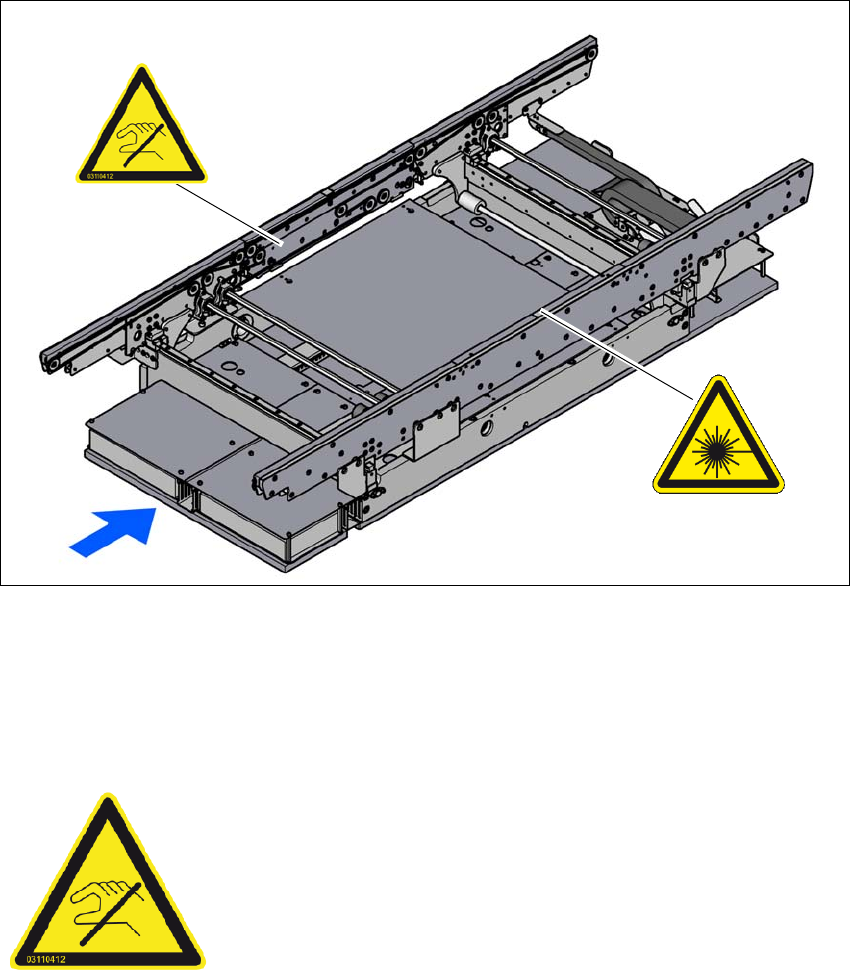

图 2.2 - 16 印制板传送导轨上的警告标签 （以单传送导轨为例）
(1) 警告标签 " 传送导轨侧面非常敏感 "
部件 W 004，激光光障
2.2.13.1 夹板上的警告标签 “ 传送导轨侧面非常敏感 ”
2
部件号 03110412-01 （数量：单传送导轨 1，双传送导轨 2）
(1)
W 004
传送导轨侧面非常敏感！
传送导轨侧面非常敏感，因此除非松开制动器，否则不能移动。
在没有松开制动器的情况下移动传送导轨侧面，将导致其发生无
法修理的损坏。
