使用手册 SIPLACE SX1/SX2 V2 和 V3 版 4 设置与调试 使用软件版本 SC.713.1 或更新 版本 12/2020 4.1 运输和交付配置 185 4 图 4.1 - 3 接触表面 - 货叉与 PCB 传送方向平行 (1) 叉车货叉的接触表面 4.1.5.4 运输贴片机时必须注意的事项 4 (1) 警告 损坏的危险！ 贴片机机架中支脚的螺纹可能会 因为在地板上被拖拽或撞击而损坏。 运输贴片机时，请确保所有支脚…
4 设置与调试 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
4.1 运输和交付配置 使用软件版本 SC.713.1 或更新 版本 12/2020
184
4.1.5.2 运输方式
使用具备以下规格的叉车来运输贴片机：
4.1.5.3 贴片机上的叉车插入点
图 4.1 - 3，第 185 页，显示了将贴片机抬离货盘或在不带货盘的情况下运输贴片机时的叉车插入
点。
4
为避免给贴片机带来不可挽回的损坏，请在抬升贴片机
前
注意以下警告信息：
4
4
4
叉长 最小 1800 mm
起重力 最小 6,000 kg
叉子平行于 PCB 传送方向，
叉与叉之间的距离
约 420 mm
请注意
避免损坏贴片机
在长距离运输贴片机时，请务必使用货盘和叉车。
警告
对齐货叉
– 货叉必须与 PCB 传送导轨保持平行。
– 货叉必须与贴片机保持平行。
警告
由于货叉间距过大而造成损坏的危险！
货叉间距增大意味着贴片机在其接触表面以外被抬升，这样的情况可以导致贴片机机架
变形并损坏电缆和线路。
打开货叉时，确保它们仍然在贴片机下方的接触区域 （参见图 4.1 - 3，第 185 页）。
警告
因单侧承重导致的损坏危险！
贴片机支脚单侧承重 （例如，因为贴片机发生侧倾而致），可以导致贴片机支脚发生变
形。
在抬升贴片机时请确保货叉均衡承重。
在货叉和贴片机之间使用一个坚固的支撑层。
在抬升贴片机时，请邀请另一个人在一旁观察，确保贴片机不会向一侧倾斜。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 4 设置与调试
使用软件版本 SC.713.1 或更新 版本 12/2020 4.1 运输和交付配置
185
4

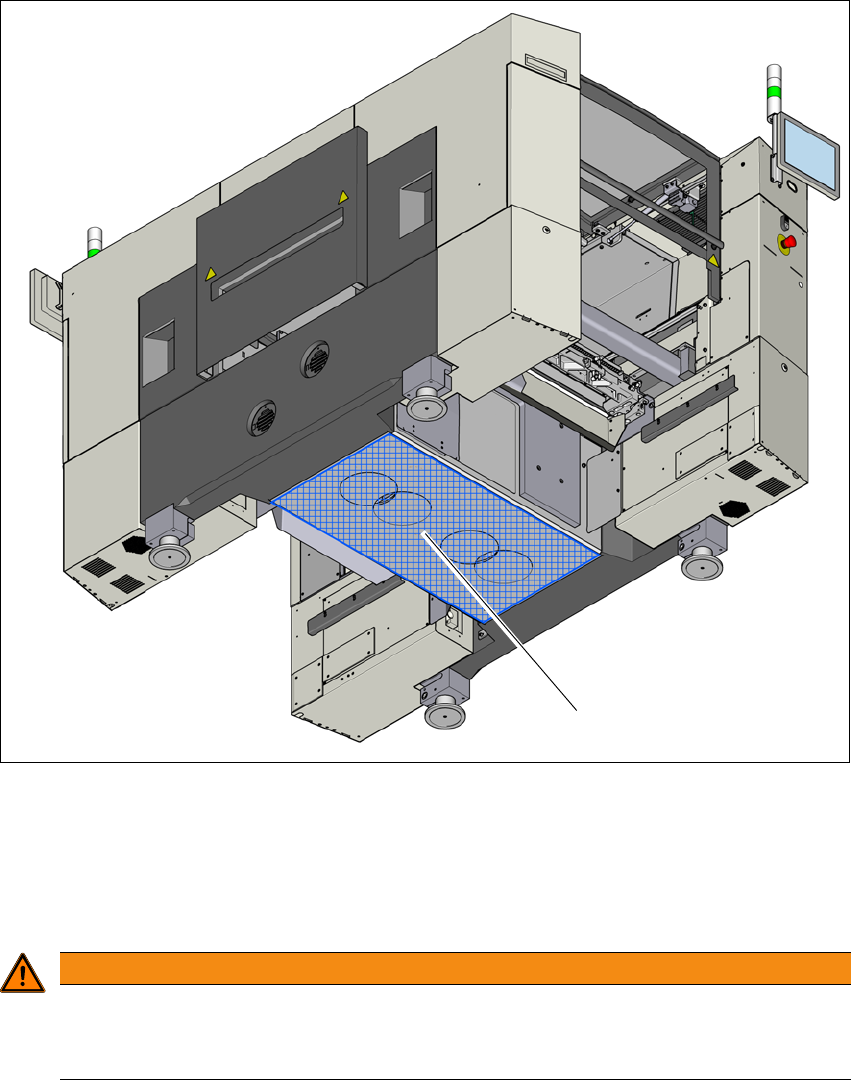

图 4.1 - 3 接触表面 - 货叉与 PCB 传送方向平行
(1) 叉车货叉的接触表面
4.1.5.4 运输贴片机时必须注意的事项
4
(1)
警告
损坏的危险！
贴片机机架中支脚的螺纹可能会因为在地板上被拖拽或撞击而损坏。
运输贴片机时，请确保所有支脚都已离开地面。
4 设置与调试 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
4.2 安装位置的基础设施 使用软件版本 SC.713.1 或更新 版本 12/2020
186
4
4.2 安装位置的基础设施
4
4.2.1 关于地基质量的建议
贴片机的安装地基必须坚实、平整，因为贴片机运行时的动力可能会导致振动。振动程度取决于
地基的建造质量。如果符合地面负荷参数等条件，则以下情况均为适宜：
– 经加固的混凝土屋顶结构，如，生产车间的屋顶
– 经加固的混凝土厚板，如，没有地下室的生产车间混凝土地面
– 双层地板房间，两层之间的空间里有坚固的厚板地基。同样的设置条件也适用于这个中间
层，它可以是用钢梁或混凝土制成。
4.2.1.1 最大的地面平整度
贴片机下方地面的倾斜度不得超过 0.63%。此倾斜度相当于在 800 mm 的距离上高度的变化为 5
mm。
4.2.1.2 贴片机重量与地面负荷
可参阅 3.5.1 小节，第 106 页了解贴片机重量和地板承载值的相关信息。
警告
存在损坏真空泵排气管道的危险！
真空泵安装于贴片区域 1。排气管道位于贴片机底座下方。使用叉车运输时可能会损坏
排气管道。
使用叉车运输贴片机前，需拆下排气管道。
请注意
还要遵守随 SIPLACE 贴片机一起交付的文档 “SMD 系统网络和压缩空气配置 ” 中的说明
（德语 + 英语，部件号 00197548-xx）。
