4 设置与调试 使用手册 SIPLACE SX1/SX2 V2 和 V3 版 4.2 安装位置的基础设施 使用软件版本 SC.713.1 或更新 版本 12/2020 186 4 4.2 安装位置的基础设施 4 4.2.1 关于地基质量的建议 贴片机的安装地基必须坚实、平整 ，因为贴片机运行时的动力可能会导致振动。振动程度取决于 地基的建造质量。如果符合地面负荷 参数等条件，则以下情况均为适宜： – 经加固的混凝土屋顶 结构，如，生产车…
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 4 设置与调试
使用软件版本 SC.713.1 或更新 版本 12/2020 4.1 运输和交付配置
185
4

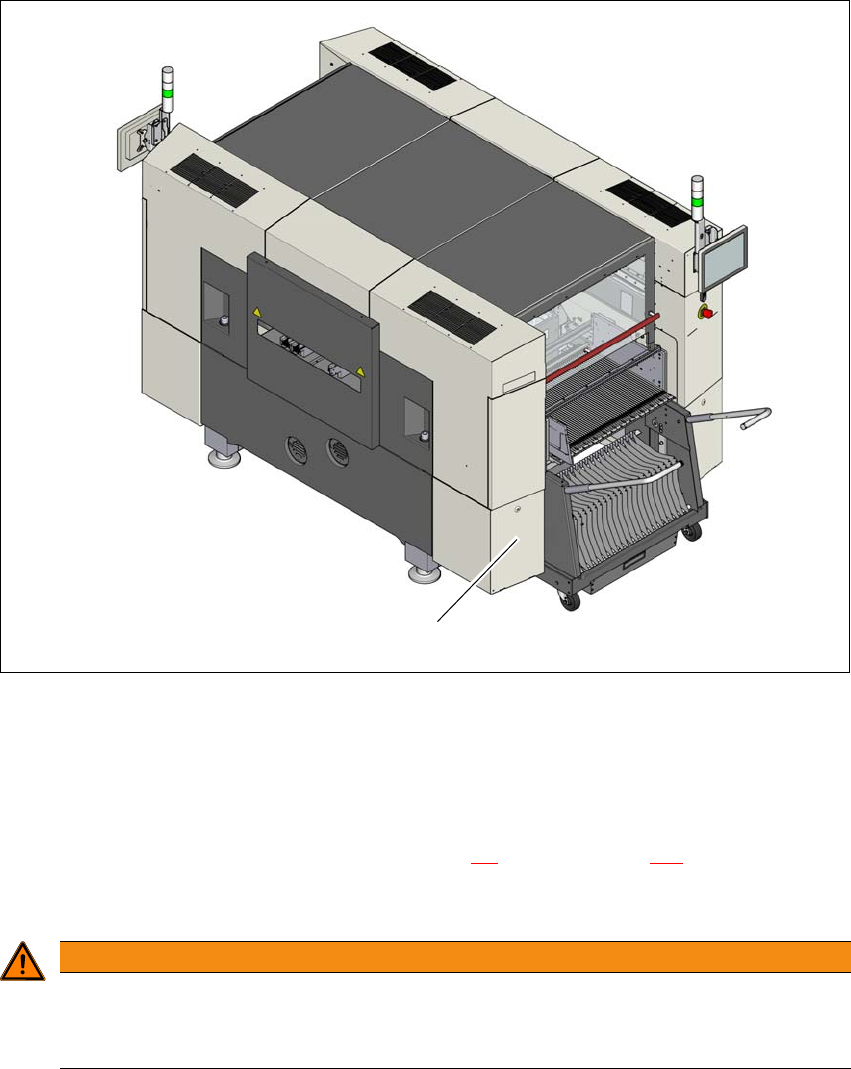

图 4.1 - 3 接触表面 - 货叉与 PCB 传送方向平行
(1) 叉车货叉的接触表面
4.1.5.4 运输贴片机时必须注意的事项
4
(1)
警告
损坏的危险！
贴片机机架中支脚的螺纹可能会因为在地板上被拖拽或撞击而损坏。
运输贴片机时，请确保所有支脚都已离开地面。
4 设置与调试 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
4.2 安装位置的基础设施 使用软件版本 SC.713.1 或更新 版本 12/2020
186
4
4.2 安装位置的基础设施
4
4.2.1 关于地基质量的建议
贴片机的安装地基必须坚实、平整，因为贴片机运行时的动力可能会导致振动。振动程度取决于
地基的建造质量。如果符合地面负荷参数等条件，则以下情况均为适宜：
– 经加固的混凝土屋顶结构，如，生产车间的屋顶
– 经加固的混凝土厚板，如，没有地下室的生产车间混凝土地面
– 双层地板房间，两层之间的空间里有坚固的厚板地基。同样的设置条件也适用于这个中间
层，它可以是用钢梁或混凝土制成。
4.2.1.1 最大的地面平整度
贴片机下方地面的倾斜度不得超过 0.63%。此倾斜度相当于在 800 mm 的距离上高度的变化为 5
mm。
4.2.1.2 贴片机重量与地面负荷
可参阅 3.5.1 小节，第 106 页了解贴片机重量和地板承载值的相关信息。
警告
存在损坏真空泵排气管道的危险！
真空泵安装于贴片区域 1。排气管道位于贴片机底座下方。使用叉车运输时可能会损坏
排气管道。
使用叉车运输贴片机前，需拆下排气管道。
请注意
还要遵守随 SIPLACE 贴片机一起交付的文档 “SMD 系统网络和压缩空气配置 ” 中的说明
（德语 + 英语，部件号 00197548-xx）。
