使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5 贴片机处的工作 使用软件版本 SC.713.1 或更新 版本 12/2020 5.7 带喇叭的指示灯 245 5.7.2.1 三色指示灯和声音信号的配置 图 5.7 - 2 三色指示灯和声音信号的 配置
5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
5.7 带喇叭的指示灯 使用软件版本 SC.713.1 或更新 版本 12/2020
244
5.7 带喇叭的指示灯
5.7.1 总览
这些指示灯用于反馈贴片机的工作状态和故障情况。在警报产生时，警报器会响起。可将信号灯
设置为双色或三色。相关的指示灯系统 （双色或三色）均在贴片机软件自动配置中进行设置。
5.7.2 信号灯 （标准）

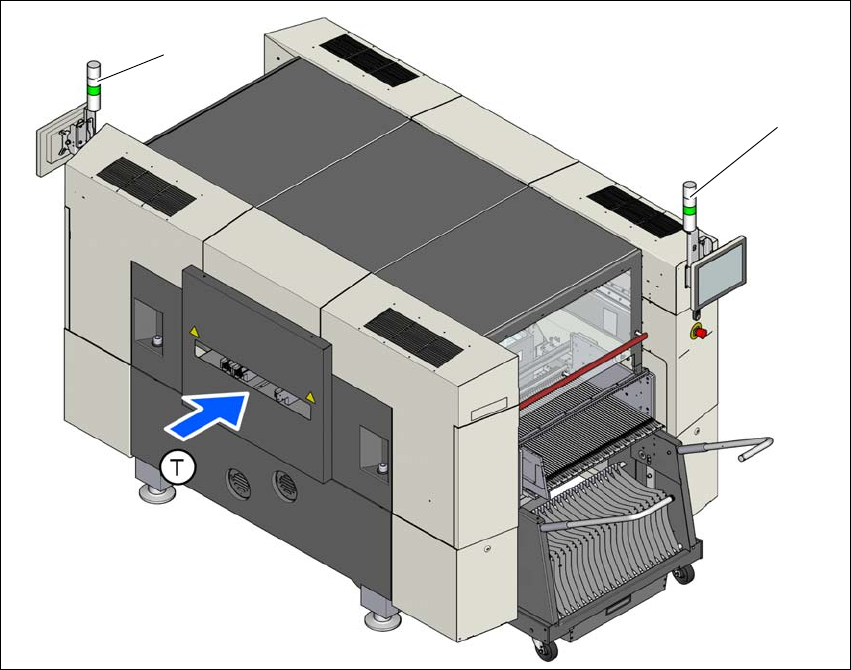

图 5.7 - 1 操作状态指示灯
L1 左侧指示灯
L3 右侧指示灯
T PCB 传送方向
(L1)
(L2)
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5 贴片机处的工作
使用软件版本 SC.713.1 或更新 版本 12/2020 5.7 带喇叭的指示灯
245
5.7.2.1 三色指示灯和声音信号的配置

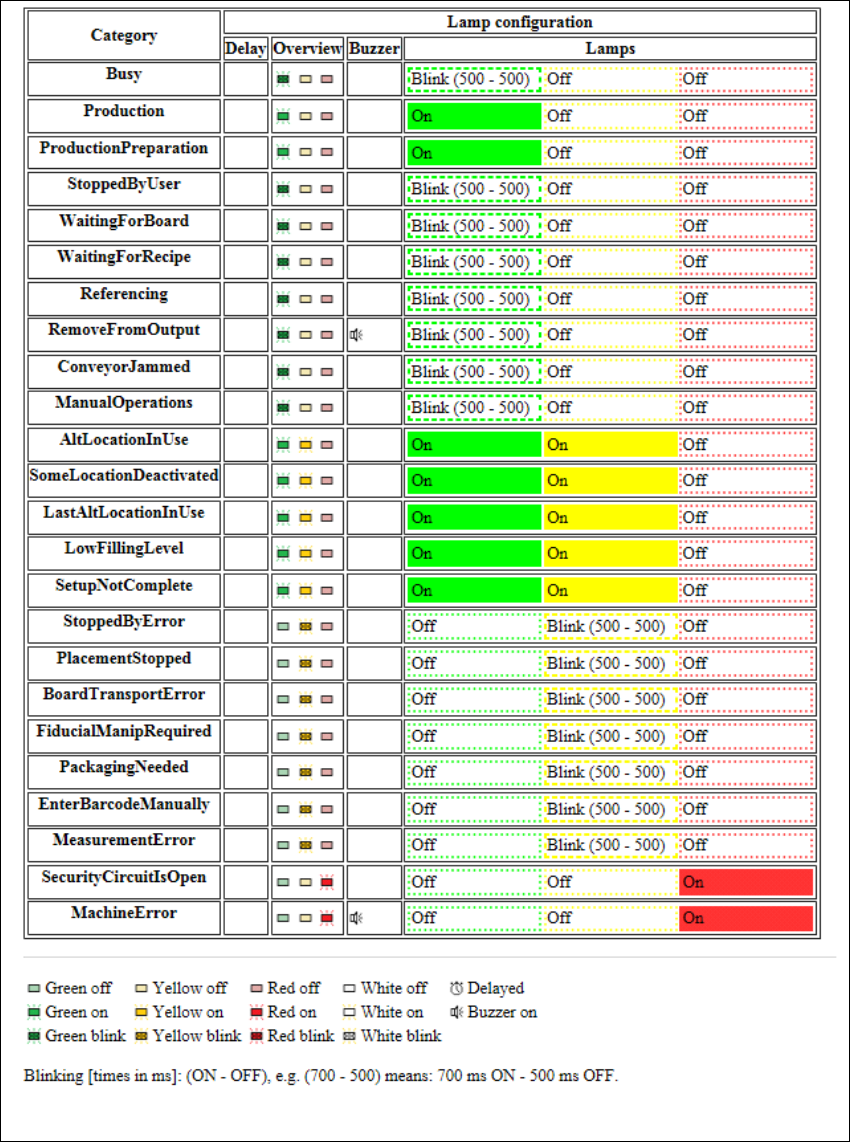

图 5.7 - 2 三色指示灯和声音信号的配置
5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
5.7 带喇叭的指示灯 使用软件版本 SC.713.1 或更新 版本 12/2020
246
5.7.2.2 带有延迟的三色指示灯和声音信号的配置

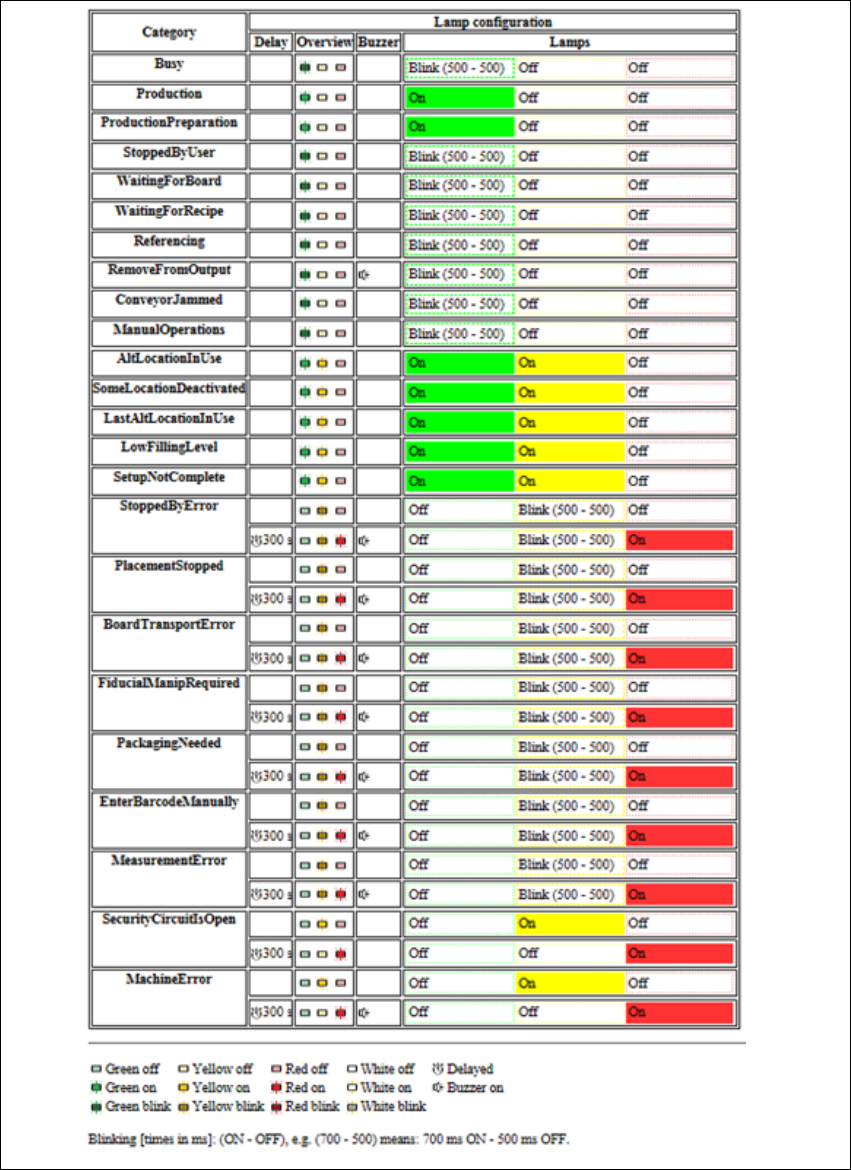

图 5.7 - 3 三色指示灯和声音信号的配置
