2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2.6 安全功能 使用软件版本 SC.713.1 或更 新 版本 12/2020 88 2.6.4.2 启用急停 如果出现问题，可通过按下急停按钮停止 SIPLACE SX1/SX2。 可通过以下方式触发急停按钮： – 按下贴片机上的急停 按钮之一 在这些情况下， 安全开关将触发， 电源接触器将在 10 0 ms 或 500 ms 内关闭 （停止类别 1， 在停…
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 12/2020 2.6 安全功能
87
2
图 2.6 - 8 SIPLACE SX1/SX2 的 EMERGENCY STOP （急停）回路
按下 Start （启动）按钮。
否
否
是
否
否
是
是
2
活动
安全开关 否
电压
Y 轴 0 V
X 轴 0 V
星形轴 0 V
DP 轴 42 V-
Z 轴 （C&P、TH）42 V-
Z 轴 (CPP) 0 V-
活动
PCB 传送导轨 否
升降料台 否
PCB 夹具 否
宽度调整 否
料带切割器 否
COT 插入件 是
是
压缩
空气 最小 0.5 MPa
（5.0 bar）？
EMERGENCY STOP （急
停）按钮
- 保护盖打开？
- Y 轴缓冲档是否缺失？
料车 EMERGENCY STOP
（急停）电路被中断？
2
活动
安全开关 是
电压
Y 轴 300 V-
X 轴 300 V-
星形轴 160 V-
DP 轴 42 V-
Z 轴 （C&P、TH）42 V-
Z 轴 (CPP) 160 V-
活动
PCB 传送导轨 是
升降料台 是
PCB 夹具 是
宽度调整 是
料带切割器 是
COT 插入件 是
2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
2.6 安全功能 使用软件版本 SC.713.1 或更新 版本 12/2020
88
2.6.4.2 启用急停
如果出现问题，可通过按下急停按钮停止 SIPLACE SX1/SX2。
可通过以下方式触发急停按钮：
– 按下贴片机上的急停按钮之一
在这些情况下，安全开关将触发，电源接触器将在 100 ms 或 500 ms 内关闭 （停止类别 1，在停
机时间通过中断电源控制关机）。
2.6.4.3 重置急停
要重置急停，解锁急停按钮。
查找急停按钮为什么触发的原因。
消除原因。
解锁相关急停按钮。
2.6.4.4 重置锁定
关闭打开的保护盖。
2.6.4.5 触发锁定
打开保护盖。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 12/2020 2.6 安全功能
89
2.6.5 装有虚拟供料器的位置上的护手装置
2

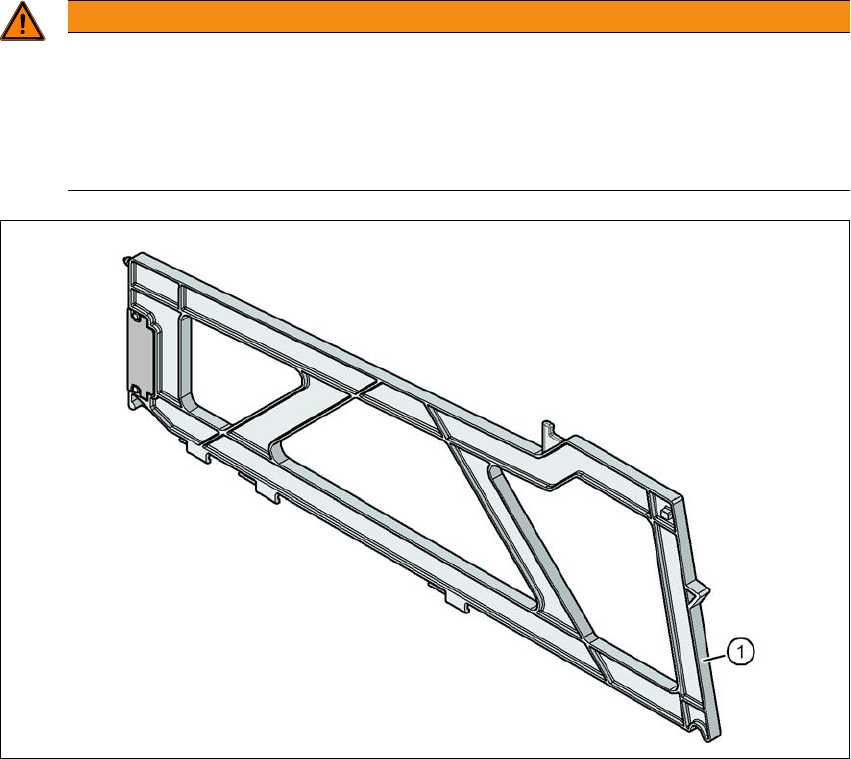

图 2.6 - 9 料车位置上的护手装置
2
(1) SIPLACE X 虚拟供料器，部件号 00141226-xx
警告
操作安全
通过占用每第二个位置保证操作安全！
为确保 SIPLACE X- 系列 S 贴片机元件料车的操作安全，至少每第二个空闲位置上都必
须安放一个供料器模块或护手装置 （虚拟供料器）。
在每第二个空闲位置上插入一个护手装置 （虚拟供料器）。
即便在为华夫盘配置一个夹持器时，也应当用一个护手装置固定每第二个位置。
