6.5 SIPLACE JTF-M
部件号 00166671-xx SIPLACE JTF-M
6.5.1 说明
SIPLACE JTF-M 是一款用于标准 JEDEC 华夫盘的自动快速交换器。在 SIPLACE SX1/SX2 系列
贴片机上，可将 JTF-M 华夫盘供料器安装在固定的料台上，而不用安装在元件料车上。
SIPLACE JTF-M 占用固定料台上轨道的一块固定区域。线性供料器、胶液供料器或 LDU-X 可在
空闲轨道上使用。
根据吸嘴盘类型，SIPLACE JTF-M 最多可在一个可交换的暗盒中存储 18 个薄的或者 14 个厚的
JEDEC 华夫盘并根据需要提供。因此，贴片机可在变化的交换时间内提供不同类型的元件。
6
6.5.2 总览
6

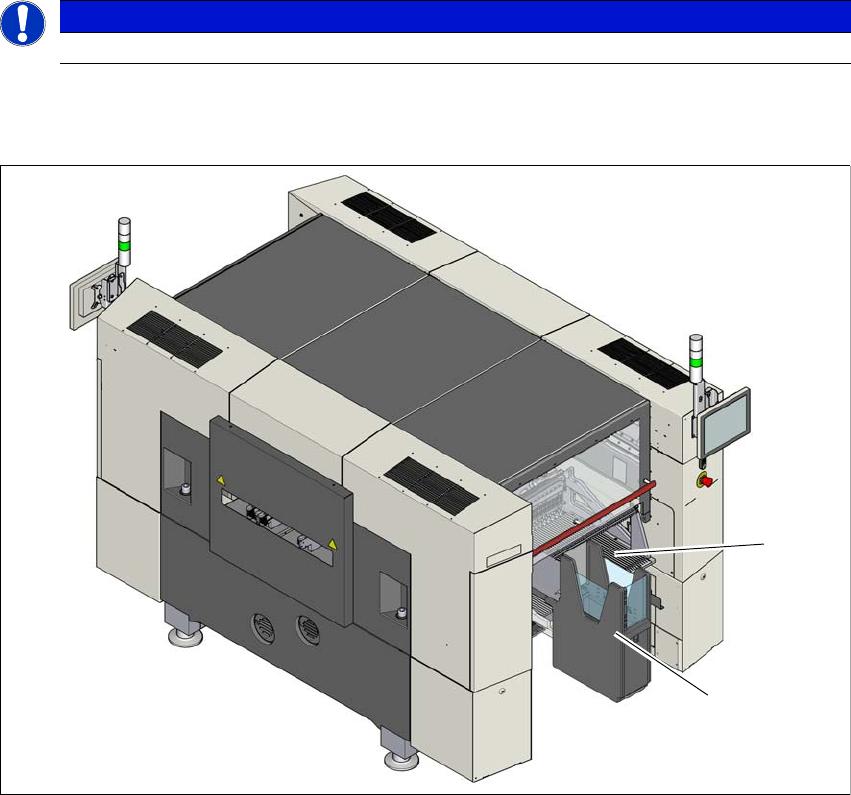

图 6.5 - 1 SIPLACE SX1/SX2 上的 SIPLACE JTF-M
(1) 固定元件料台
(2) JTF-M
请注意
详细说明，请参阅 《JTF-M 用户手册》，德语 + 英语 [ 项目编号：00197453-xx]
(1)
(2)
6 工作站扩展部件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
6.5 SIPLACE JTF-M 使用软件版本 SC.713.1 或更新 版本 12/2020
304
6.5.3 技术数据
6
6.5.4 JTF-M 的尺寸
6

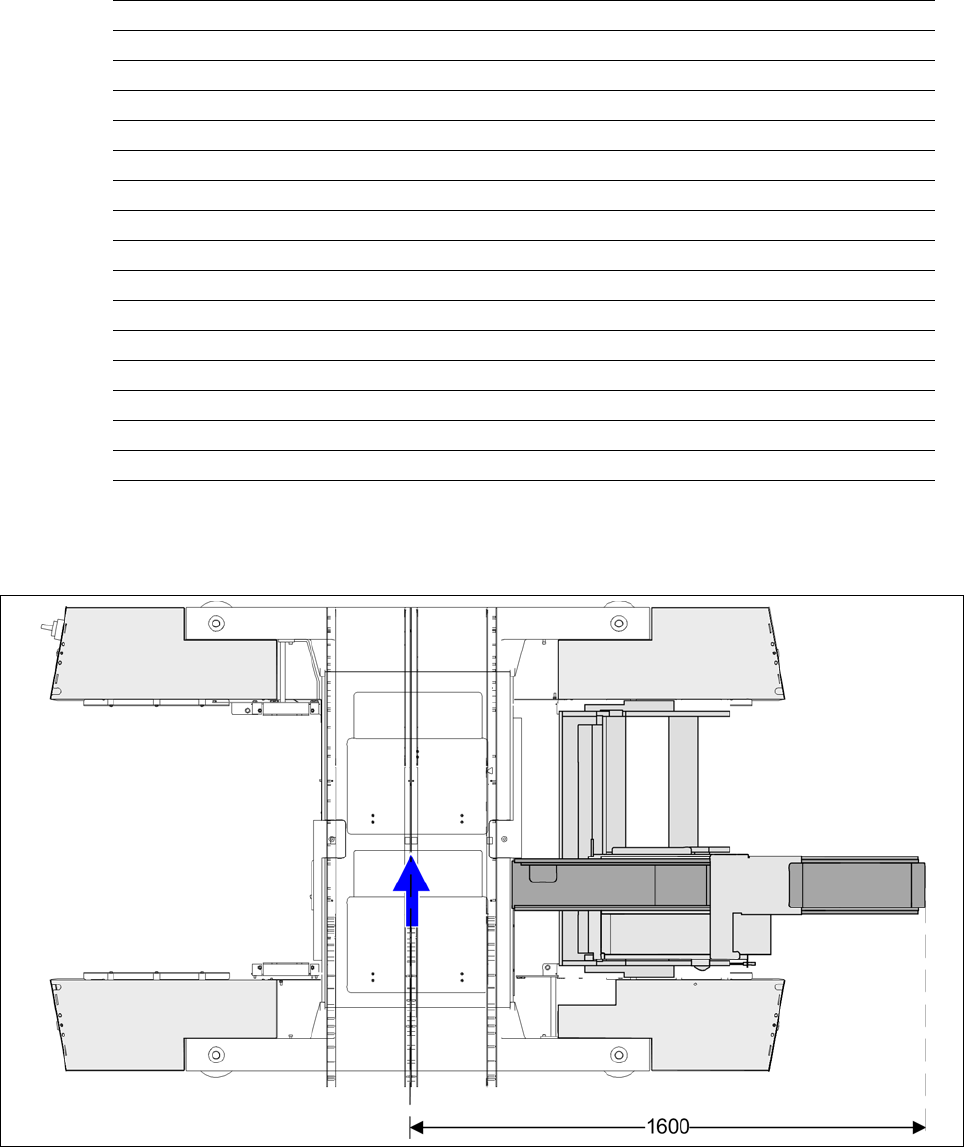

图 6.5 - 2 带 JTF-M 的 SX 贴片机的尺寸
SIPLACE JTF-M
宽度
177 mm
高度
587 mm
JEDEC 华夫盘规格
储存容量
薄华夫盘 18 个 JEDEC 华夫盘
厚华夫盘 14 个 JEDEC 华夫盘
华夫盘更换时间
卡槽 n 到 n+1 3.5 秒
卡槽 1 到 18 10 秒
卡槽 18 到 1 8.9 秒
暗盒
尺寸 约为 330 mm x 150 mm x 230 mm
最大荷载量 2.7 kg （18 个卡槽，每个 150 g）
气动
5.2 巴到 9 巴
压缩空气消耗量
< 28.3 NL/min.
