4 设置与调试 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
4.3 设置贴片机 使用软件版本 SC.713.1 或更新 版本 12/2020
212
4.3.10 拆除装运支撑架
装运支撑架连接在线性导轨上。每个悬臂都用两个装运用的支撑架固定在 X 和 Y 轴上。
从悬臂轴上拆除所有装运用的支撑架。
如果需要运输 SIPLACE 贴片机，务必将装运用的支撑架重新安装到传送导轨上。
4.3.11 去除导轨的防腐蚀保护
贴片机交付前进行了防腐蚀保护处理。
4
4
注意事项
缩短轴承和导轨的生产寿命！
如果轴上的防腐蚀保护剂与轴承润滑脂混合，会明显降低轴承和导轨的使用寿命。
因此在调试期间首次来回移动贴片机轴时，应该先去掉所有轴和轴承上的防腐保护
物。
使用 《维护说明》中介绍的润滑脂为所有轴和轴承润滑。
注意事项
损坏轴承润滑脂的危险！
酒精会破坏导轨槽中的轴承润滑脂。
在清洁导轨和光栅尺时，请确保没有酒精进入引导推车中。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 4 设置与调试
使用软件版本 SC.713.1 或更新 版本 12/2020 4.4 根据 PCB 传送导轨的高度调整元件料车
213
4.4 根据 PCB 传送导轨的高度调整元件料车
可以根据以下 PCB 传送导轨的高度轻松快速地调整元件料车：
900 mm 4
930 mm （标准高度） 4
950 mm （SMEMA 高度） 4
4

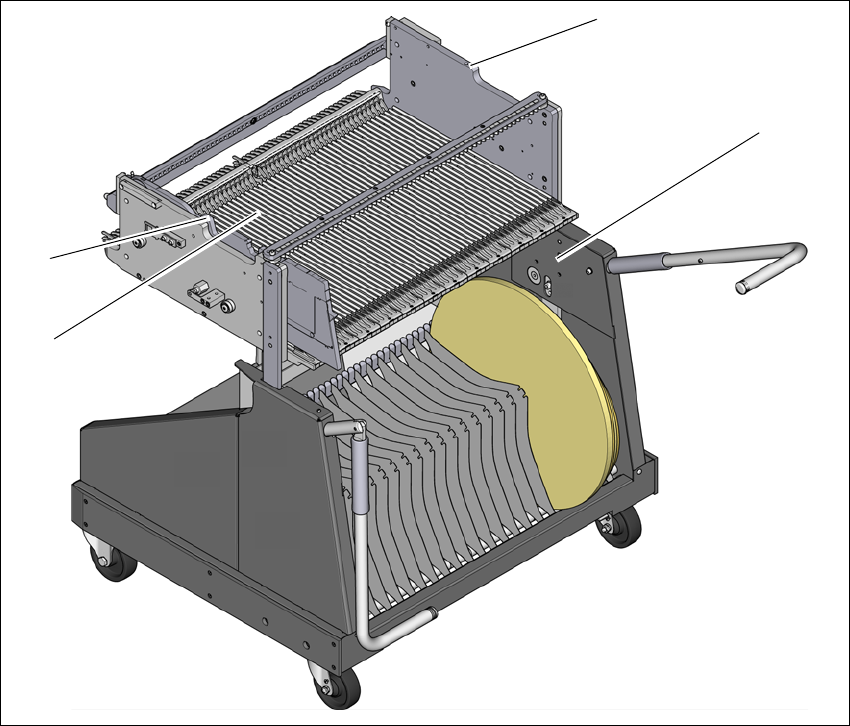

图 4.4 - 1 元件料车 60
(1) 将传送高度调整为 900、930 和 950 mm 的插孔。
(2) 转换料台
(3) 固定安装器件的 M8 孔
(1)
(2)
(3)
(3)
4 设置与调试 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
4.4 根据 PCB 传送导轨的高度调整元件料车 使用软件版本 SC.713.1 或更新 版本 12/2020
214
4.4.1 警告说明
4
4.4.2 工具和设备
调整料车高度时，需要用到以下工具和设备：
– 安装器件 （部件号 03015976-xx）
– 用于抬升料车台的升降器件，负荷能力最小为 80 kg
4.4.3 更改料车高度
4
使用两颗 M8 x 50 内六角头螺钉将装配辅助装置固定到转换料台上。我们为 “60 转换料台 ” 和
“30 转换料台
准备了两种不同的安装孔。
将杠杆器件挂到金属环中。
拧松固定螺钉并将转换料台抬升到所需位置。
安放并拧紧固定螺钉。
警告
由具备资质人员调整元件料车高度！
元件料车高度只能由 ASM 的工程师或合格的人员进行调节。
始终遵守相关的事故预防规定。
如果想要调整交换料台的高度，请移除交换料台上的所有供料器模块。
警告
损坏的危险！
抬升和下放操作可能造成交换料台发生变形。
请将所有供料器模块从转换料台上拆下。
为了调整高度，将安装器件安置到转换料台上。
