2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2.6 安全功能 使用软件版本 SC.713.1 或更 新 版本 12/2020 78 2 2.6.3 贴片机上的开关和按钮 2.6.3.1 贴片机上开关和按钮的位置 2 图 2.6 - 4 开关和按钮的位置 - 从 PCB 输出侧观察 (1) 主开关 (2) Start （启动）按钮 （白色） (3) Stop （停止）按钮 （黑色） (4) EMERGENC…
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 12/2020 2.6 安全功能
77
2.6.2 印制板传送导轨上的护手装置
PCB 传送导轨上的护手装置可避免在贴片机运行时有人误入。
如果 SIPLACE 贴片机 SX1/SX2 在生产线外部运行，您需要为该贴片机的输入和输出传送导轨安
装护手装置。
2

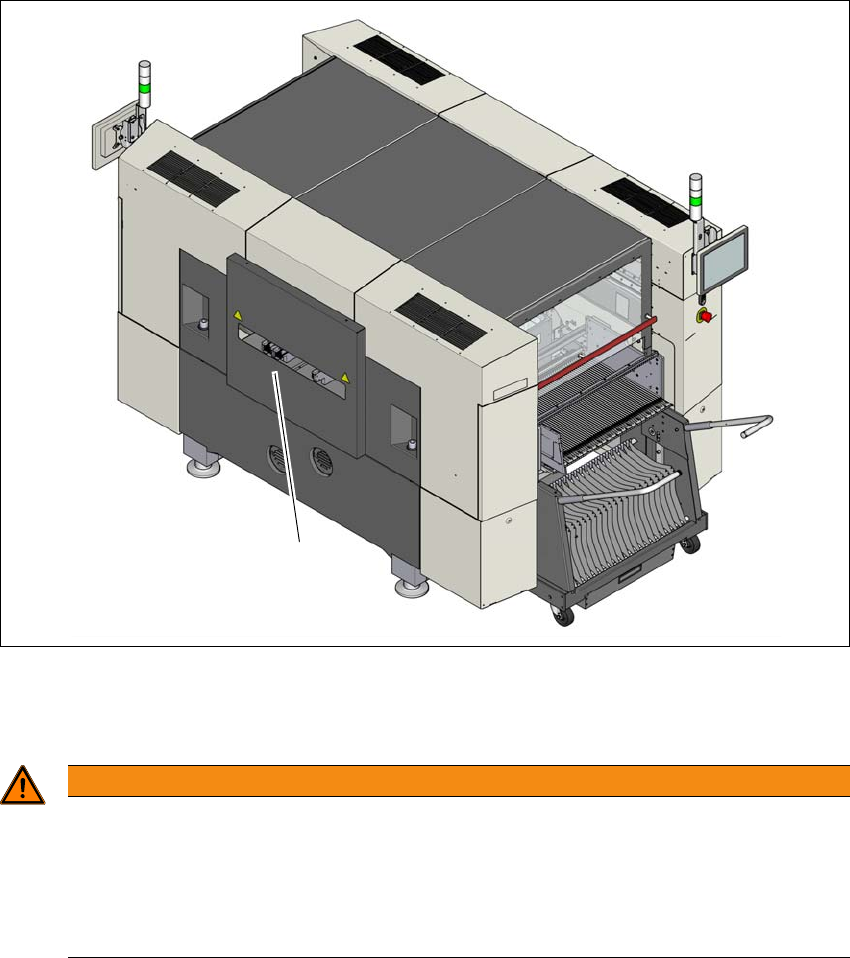

图 2.6 - 3 贴片机 SX1/SX2 上的护手装置
(1) 护手装置
2
将护手装置 (1) 安装到输入和输出传送导轨上。
调节各产品外板的高度以免人员从下方接触印制板传送导轨。
调节各产品外板的高度以免人员从上方接触印制板传送导轨。
调节高度，使装配元件的印制板安全通过传送系统。
警告
有挤压危险！
如果没有安置护手装置，把手伸入印制板传送导轨可能导致胳膊和手部受伤。
仅允许在 SIPLACE SX1/SX2 贴片机输入和输出传送导轨均已安装护手装置的情况
下进行操作。
护手装置的安置由贴片机的运营公司将负责。
(1)
2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
2.6 安全功能 使用软件版本 SC.713.1 或更新 版本 12/2020
78
2
2.6.3 贴片机上的开关和按钮
2.6.3.1 贴片机上开关和按钮的位置
2

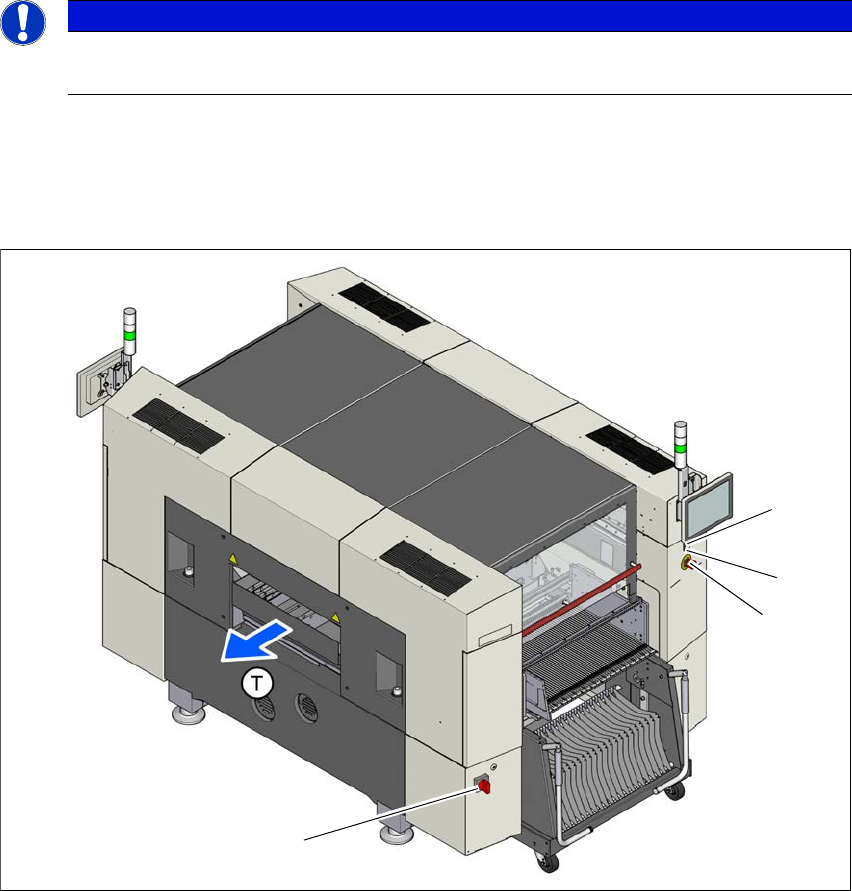

图 2.6 - 4 开关和按钮的位置 - 从 PCB 输出侧观察
(1) 主开关
(2) Start （启动）按钮 （白色）
(3) Stop （停止）按钮 （黑色）
(4) EMERGENCY STOP （急停）按钮
(T) PCB 传送方向
请注意
印制板最大高度
观察贴装上最高的元件后印制板的最大高度。
(2)
(1)
(3)
(4)
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 12/2020 2.6 安全功能
79
2

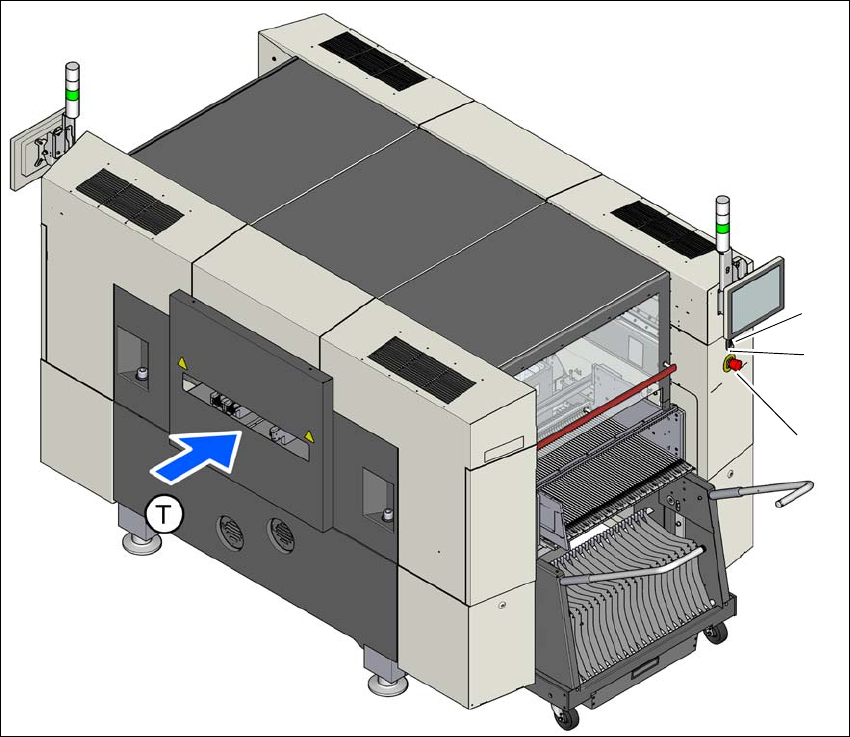

图 2.6 - 5 开关和按钮的位置 - 从 PCB 输入侧观察
(1) EMERGENCY STOP （急停）按钮
(2) Start （启动）按钮 （白色）
(3) Stop （停止）按钮 （黑色）
(T) PCB 传送方向
(2)
(1)
(3)
