使用手册 SIPLACE SX1/SX2 V2 和 V3 版 4 设置与调试

使用软件版本 SC.713.1 或更新版本 12/2020 4.5 将空料带导槽调整为元件高度

215

4.5 将空料带导槽调整为元件高度

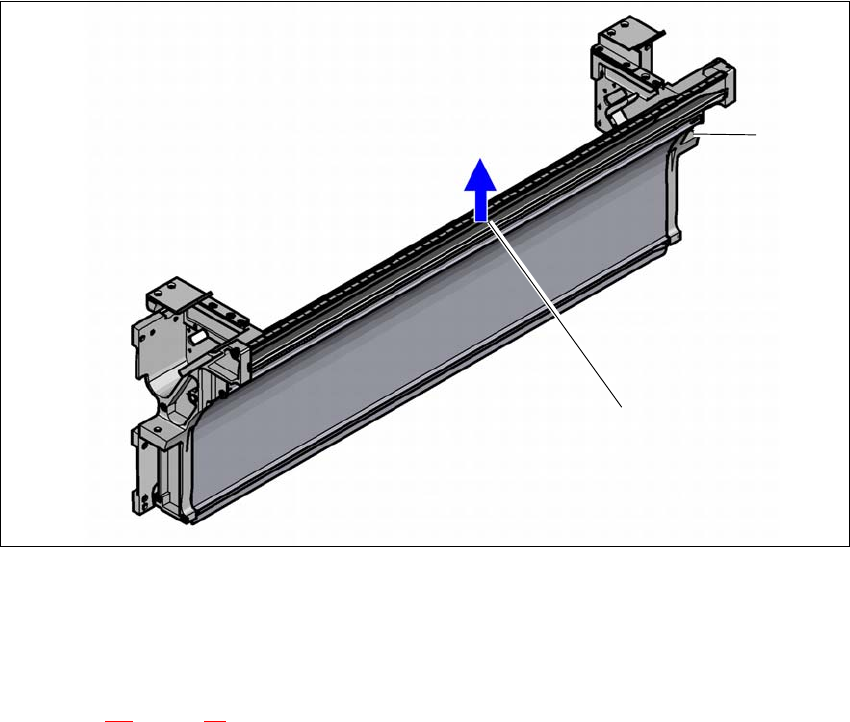

如果所使用供料器模块的料带袋高度大于 12 mm，就要拆下分隔板 (1)。

(1) 12 mm 以上元件料带的分隔板，可拆卸

(2) 固定螺钉

 关闭贴片机主开关，拆除分隔板。

 断开贴片机的电源和压缩空气供给。

 按照第 2.9 节，第 94 页所示，锁住贴片机，防止未经授权的重新激活。

 排空压缩空气管路和料带切割器：

 如果有排气阀（仅 SIPLACE SX1/SX2 V3），请打开该阀。

 如果没有排气阀（SIPLACE SX1/SX2 V2 及更老版本），拔掉料带切割器 T 段上的一个

小软管。

 等到料带切割器的工作压力降到 0 Mpa 。

 拧松固定螺钉。

 拉出分隔板。

(1)

(2)

4 设置与调试使用手册 SIPLACE SX1/SX2 V2 和 V3 版

4.6 调试贴片机使用软件版本 SC.713.1 或更新版本 12/2020

216

4.6 调试贴片机

4.6.1 根据客户的需要调试贴片机

 检查所有模块的安放是否正确。

 移除用于装运的支撑架（请参阅第 212 页上的第 4.3.10 节）。

 使用无绒布擦拭 X/Y 轴的线性导轨。

不可

使用任何溶剂（见第 4.3.11 节，第 212 页）。

 连接电源和压缩空气源。确保输入导线和线缆不会绊倒。如可能，将输入电缆放入贴片机下

方。

 打开贴片机，检查急停按钮、保护盖位置开关和元件料车等安全装置的功能。

 执行参考运行。

 初步校准贴片机（参见第 4.6.1.1 节，第 217 页）。

 在计算机中加载方法并对其进行测试。

 热机 3 - 4 小时后，检查贴片机的零点。

 让客户的操作人员根据客户的贴片程序装备供料器模块。

 教授他们如何使用 JobGuide 处理供料器模块。

使用手册 SIPLACE SX1/SX2 V2 和 V3 版 4 设置与调试

使用软件版本 SC.713.1 或更新版本 12/2020 4.6 调试贴片机

217

4.6.1.1 执行初步校准

 在工具栏中，点击 “ 维修工具 ”。

 点击自动校准按钮。

图 4.6 - 1 维修工具 => 自动校准

 选择 Selection （选择） => Gantry axis calibration （悬臂轴校准） (1).

(1)
