00198676-02_UM_SX12-V3_ZH.pdf - 第46页
2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2.2 警告标签 使用软件版本 SC.713.1 或更 新 版本 12/2020 46 图 2.2 - 4 贴片机上的警告标签 - 位置 2 - 在中国使用的标 签 部件 W 204 -CN，部件号 031492 90-01 部件 W 209 -CN，部件号 031490 80 -01 部件 W 012 ，部件号 03155378 -01 (T) PCB 的传送…
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 12/2020 2.2 警告标签
45
2.2.3 贴片机上的警告标签 （在中国使用的标签）

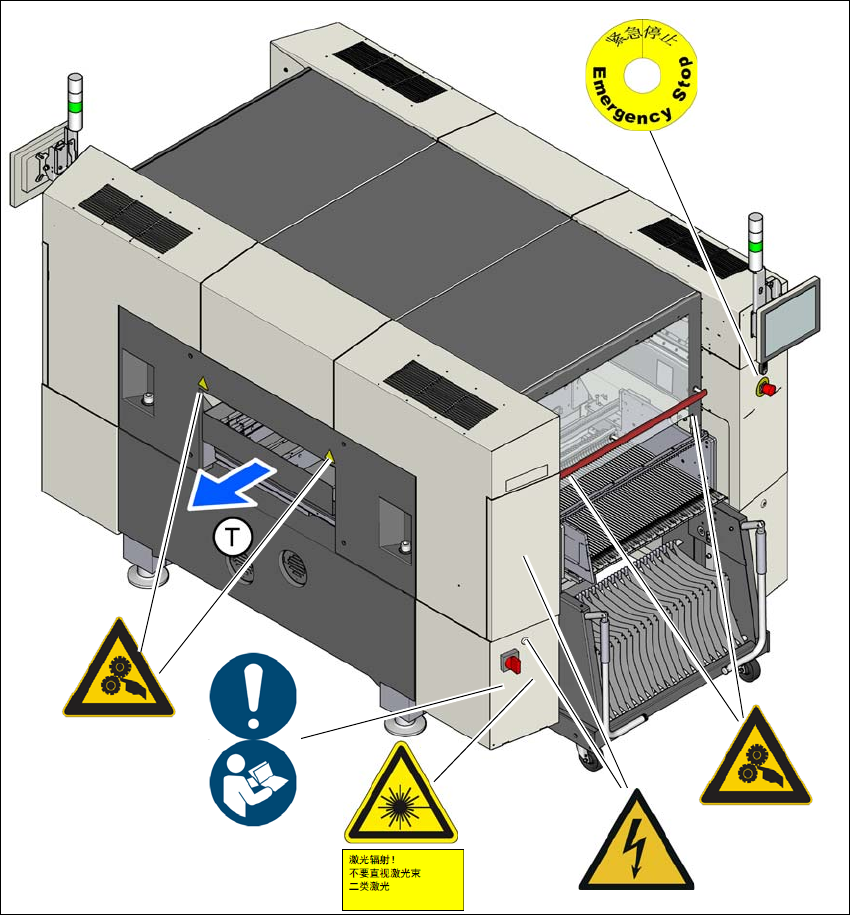

图 2.2 - 3 贴片机上的警告标签 - 位置 1 - 在中国使用的标签
部件 W 002，部件号 03155798-01
部件 W 204-CN，部件号 03149290-01
部件 W 209-CN，部件号 03149080 -01
部件 W 012，部件号 03155378-01
部件 W 004-CN，部件号 03155348-01
(1) 激光文本标签，部件号 03155432-01
(T) PCB 的传送方向
W 209-CN
W 204-CN
M 002
W 012
W 204-CN
W 004-CN
(1)
2 操作安全 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
2.2 警告标签 使用软件版本 SC.713.1 或更新 版本 12/2020
46
图 2.2 - 4 贴片机上的警告标签 - 位置 2 - 在中国使用的标签
部件 W 204-CN，部件号 03149290-01
部件 W 209-CN，部件号 03149080 -01
部件 W 012，部件号 03155378-01
(T) PCB 的传送方向
W 204-CN
W 204-CN
W 209-CN
W 012
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 2 操作安全
使用软件版本 SC.713.1 或更新 版本 12/2020 2.2 警告标签
47
2.2.4 警告标签的含义和描述 （针对中国的标签）
针对中国客户的以下标签看似不同于标准标签 （全球其他地方）。
2.2.4.1 警告标签 W 210-CN
2
部件 W 209-Cn，图 2.2 - 3，第 2.2 - 3 和 2.2 - 4 页，第 2.2 - 4 页，部件号 03149080-01
（数量 / 台贴片机：2)
2.2.4.2 警告标签 W 204-CN
2
部件 W 204，图 2.2 - 3，第 45 和 2.2 - 4 页，第 46 页，部件号 03149290-01（数量 / 台贴片机：
8)
2.2.4.3 警告标签 W 004-CN，带激光文本标签
2
部件 W 004-CN，图 2.2 - 3，第 45 页，部件号 03155348-01 （数量 / 台贴片机：1)
激光文本标签，图 2.2 - 3
，第 45 页，部件号 03155432-01 （数量 / 台贴片机：1)
2
2
2
2
2
2
EMERGENCY STOP （急停）按钮上的警告标签
2
2
2
手部受伤警告
将手伸入此位置将导致手臂或手部受伤。
不要将手伸到运转的贴片机中。
不要将手伸到临近贴片机内部
2
