3.10.4 供料器模块适配器
部件号 00141305-xx X 系列供料器模块适配器
部件号 00141308-xx， 抛料传送导轨的适配器板
部件号 00141310-xx， 标签机的适配器板
3
X 料带供料器模块的范围已扩大，其中包括线性振动供料器、标签机和抛料传送导轨。借助适配
器，您还可以改装 S 线性振动供料器、标签机和抛料传送导轨，以便结合 SX1/SX2 元件料车使
用。适配器可执行电子和机械功能：它可以将 S 供料器模块的通讯信号转换为符合 X- 系列扩展
协议的信号。除此之外，它还可以执行其他附加功能，例如供料器模块的识别。
3
请注意
如果 S 线性振动供料器、标签机和抛料传送导轨在一个 SpeedStar （C&P20）贴片头的
可接触范围内，则不能将它们安装到料车上。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件
使用软件版本 SC.713.1 或更新 版本 12/2020 3.10 X 供料器模块
159
3.10.4.1 带标签机的供料器模块适配器
3

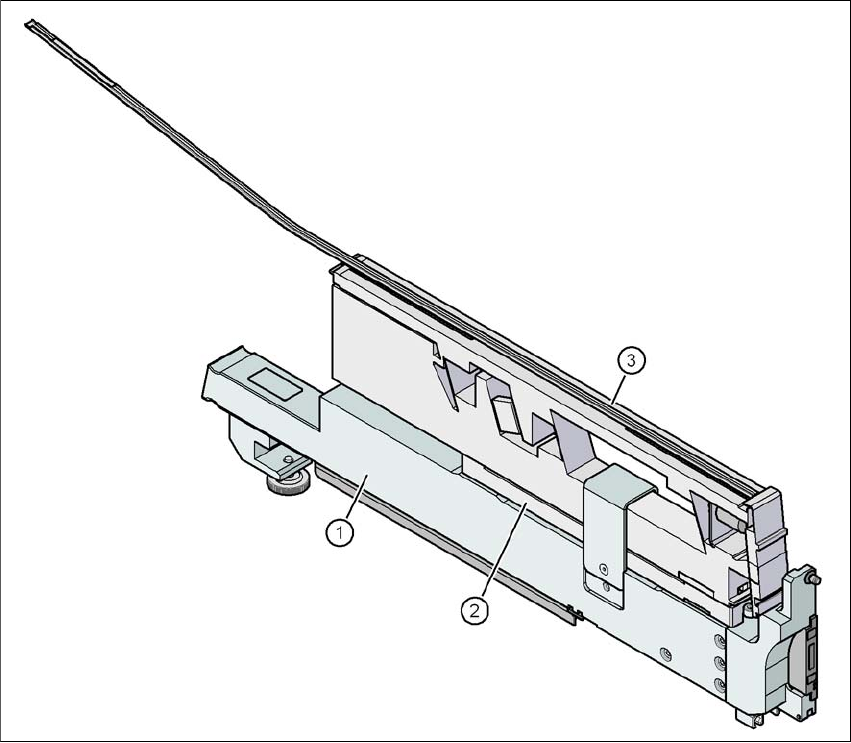

图 3.10 - 5 带标签机的供料器模块适配器
(1) 供料器模块适配器 （部件号 00141305-xx）
(2) 标签机的适配器板 （部件号 00141310-xx）
(3) 标签机
3.10.4.2 带线性振动供料器的供料器模块适配器
3
请注意
适配板的使用
作为配置标准，我们为供料器模块提供了一块适配板：
适配板应该用于高度不超过 16.5 mm 的元件。
高度介于 16.5 mm 与 25 mm 之间的元件无需适配板即可进行处理。
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.10 X 供料器模块 使用软件版本 SC.713.1 或更新 版本 12/2020
160
3
图 3.10 - 6 带线性振动供料器的供料器模块适配器
(1) 供料器模块适配器 （部件号 00141305-xx）
(2) 16.5 mm 适配板 （随同交付）
(3) 线性振动供料器，3 型 （部件号 00142031-xx）
宽度 34.4 mm
各供料器模块的轨道 1、2 或 3 3
占用的供料器模块位置数 3 3
元件容量：每个钢料盒最多 150 个， 3
取决于元件的长度 3
钢料盒规格 9.5 mm 宽 / x 3 3
15 mm 宽 / x 2 3
> 15 mm 宽 / x 1 3
30 mm 宽 / x 1 3
振动时间： SIPLACE Pro 的振动设置：从 400 到
1000 毫秒以上 3
