使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5 贴片机处的工作 使用软件版本 SC.713.1 或更新 版本 12/2020 5.10 设置供料器模块 257 如果移除握柄 （物件 1）仍然位于突出位置，请将其锁定。 5 图 5.10 - 2 在使用前请检查 X 供料 器模块 (1) 移除握柄 (2) 盖箔摇杆 (3) 拾取窗口 (4) 抬升和锁定拾取窗口的 控制杆 (5) 元件弃置舱 (1) (2) (3) (4…
5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
5.10 设置供料器模块 使用软件版本 SC.713.1 或更新 版本 12/2020
256
状态显示灯 （部件 2，图 5.10 - 1
，第 255 页）处于待命状态，如果当前设置中包含 X 轴供料器
模块，其就会发绿光。如果当前的设置不包含此供料器模块，则状态显示灯将保持关闭状态。
供料器模块使用插销锁定在转换料台位置，所以不能拔出。从拆卸转换料台上的供料器模块的程
序如下：
按下移除握柄 （部件 1，图 5.10 - 1，第 255 页）。移除握柄弹出，同时关闭状态显示灯。
等待约 1 秒钟的时间，直至锁止装置 （部件 4，图 5.10 - 1，第 255 页）释放供料器模块。
使用移除握柄将供料器模块从转换料台拉出。如果等待时间长于 5 秒钟，供料器模块将再次
被锁住。状态显示灯将闪烁红色。
再次啮合移除握柄。如果当前设置中包含供料器模块，则状态显示灯亮起绿色，且料槽编号
和增量将再次出现在 LCD 显示屏上。
5.10.3 使用 X 供料器模块
5.10.3.1 在使用前请检查 X 供料器模块
在转换料台上使用供料器模块之前，需注意以下几点：
供料器模块必须状态完好。
轻轻敲击盖箔摇杆 （部件 2，图 5.10 - 2，第 257 页），确保其没有卡住。
检查确认拾取窗口 （部件 3，图 5.10 - 2，第 257 页）周围区域没有松动的元件。
5
5
轻轻向前按下控制杆 （部件 4，图 5.10 - 2，第 257 页），打开拾取窗口 （部件 3，图 5.10 -
2，第 257 页）。这将轻微提升拾取窗口。
5
清除拾取窗口下的任何遗落元件。
关闭拾取窗口 （部件 3，图 5.10 - 2，第 257 页），使用控制杆进行上述操作 （部件 4，图
5.10 - 2
，第 257 页）。
用带有适宜吸嘴的吸尘器或毛刷清除转换料台上的遗落元件。
5
请注意
将元件摇出供料器模块之前，先清空元件弃置舱 （图 5.10 - 2 中的物件 5，第 257
页）。
请注意
料带被插入后，被拉紧的盖箔将持续传送料带并暴露元件。
如果已插入元件料带，不要按下控制杆 （部件 4，图 5.10 - 2，第 257 页）。
请注意
如果已插入元件料带，则请将其修剪到与供料器模块前端齐平的位置。在穿孔中这
仍有 2 个孔可见。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5 贴片机处的工作
使用软件版本 SC.713.1 或更新 版本 12/2020 5.10 设置供料器模块
257
如果移除握柄 （物件 1）仍然位于突出位置，请将其锁定。
5

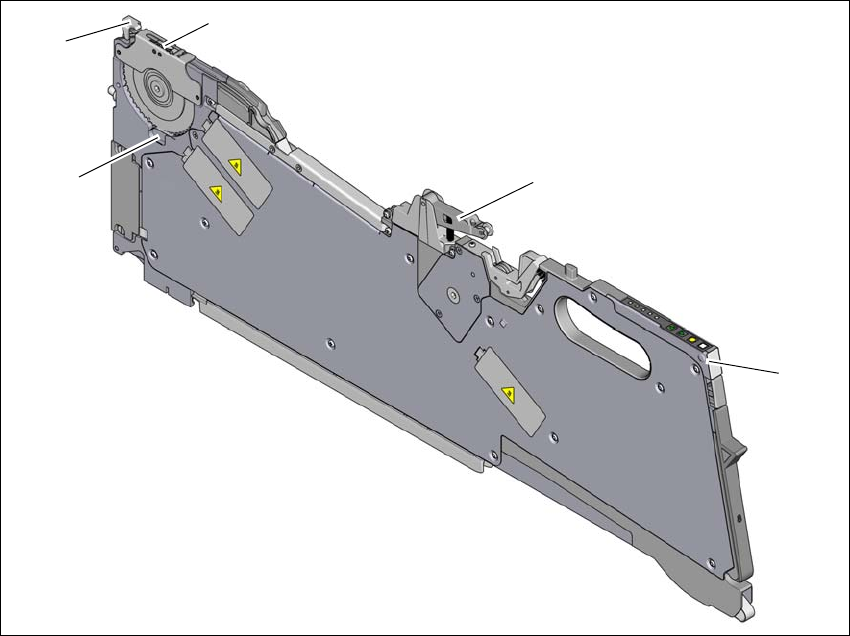

图 5.10 - 2 在使用前请检查 X 供料器模块
(1) 移除握柄
(2) 盖箔摇杆
(3) 拾取窗口
(4) 抬升和锁定拾取窗口的控制杆
(5) 元件弃置舱
(1)
(2)
(3)
(4)
(5)
5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
5.10 设置供料器模块 使用软件版本 SC.713.1 或更新 版本 12/2020
258
5.10.3.2 将 X 供料器模块插入转换料台
5

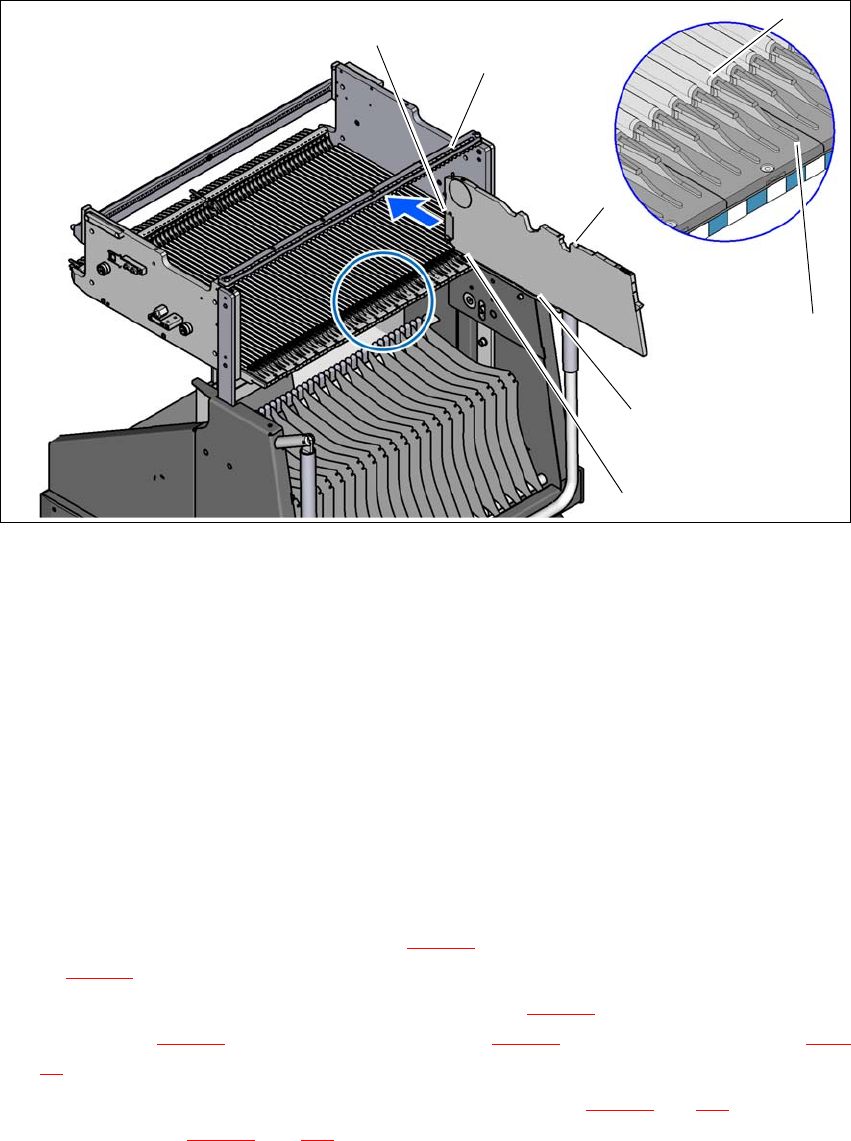

图 5.10 - 3 将 X 供料器模块插入转换料台
(1) X 供料器模块的前滑动导块
(2) X 供料器模块的后滑动导块
(3) X 供料器模块的 “ 后 ” 对中销
(4) X 供料器模块的 “ 前 ” 对中销
(5) 卡住 “ 后 ” 对中销的对中杆凹室
(6) 转换料台上卡住 “ 前 ” 对中销的对中孔
(7) 锁定插销
(8) 转换料台导轨曲线 （ 曲线）
(9) 供料器模块的插入辅助装置
5
将供料器模块的前滑动导块 （部件 1，图 5.10 - 3）置于转换料台的插入辅助装置 （部件 9，
图 5.10 - 3
）上。
使供料器模块保持直立状态并沿导轨曲线 （部件 8，图 5.10 - 3). 供料器模块的前滑动导块
（部件 1，图 5.10 - 3
）和后滑动导块 （部件 2，图 5.10 - 3）沿导轨曲线 （部件 8，图 5.10
- 3).
小心地继续推动供料器模块，直至将 “ 前 ” 对中销（部件 4，图 5.10 - 3，第 258 页）推入对中
孔 （部件 6，图 5.10 - 3，第 258 页）。
(8)
(9)
(5)
(3)
(2)
(1)
(4)
