使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5 贴片机处的工作
使用软件版本 SC.713.1 或更新 版本 12/2020 5.15 装入或卸出元件料车
273
5.15.4 装入料车
5

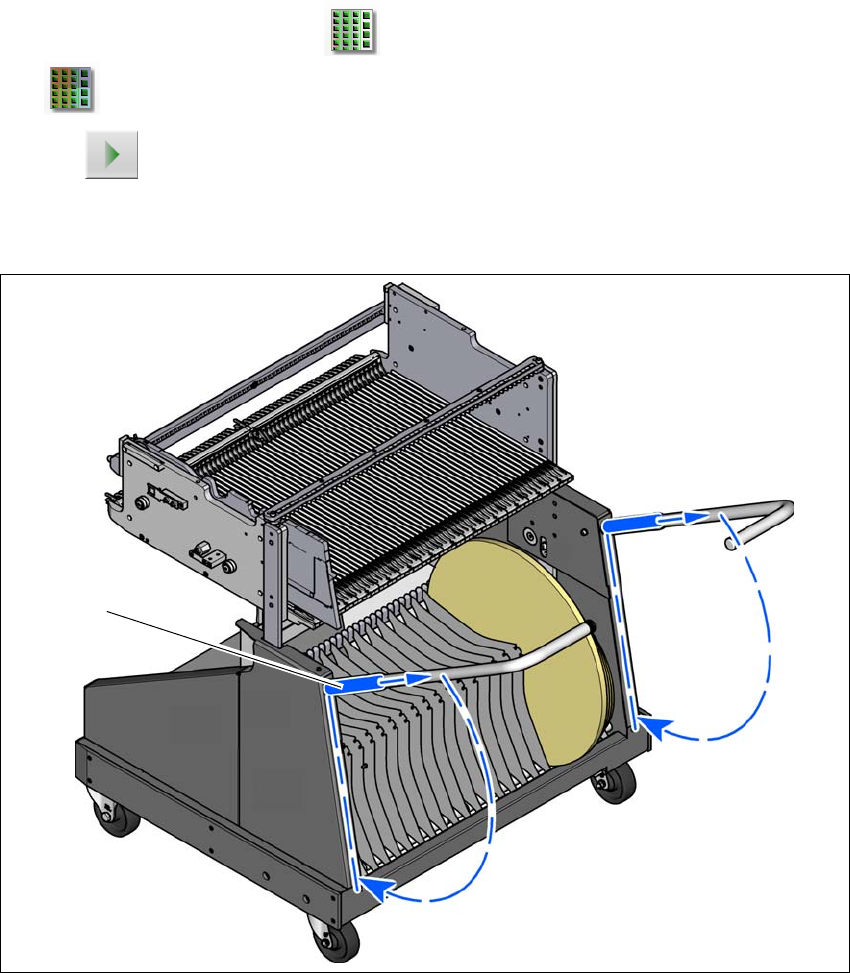

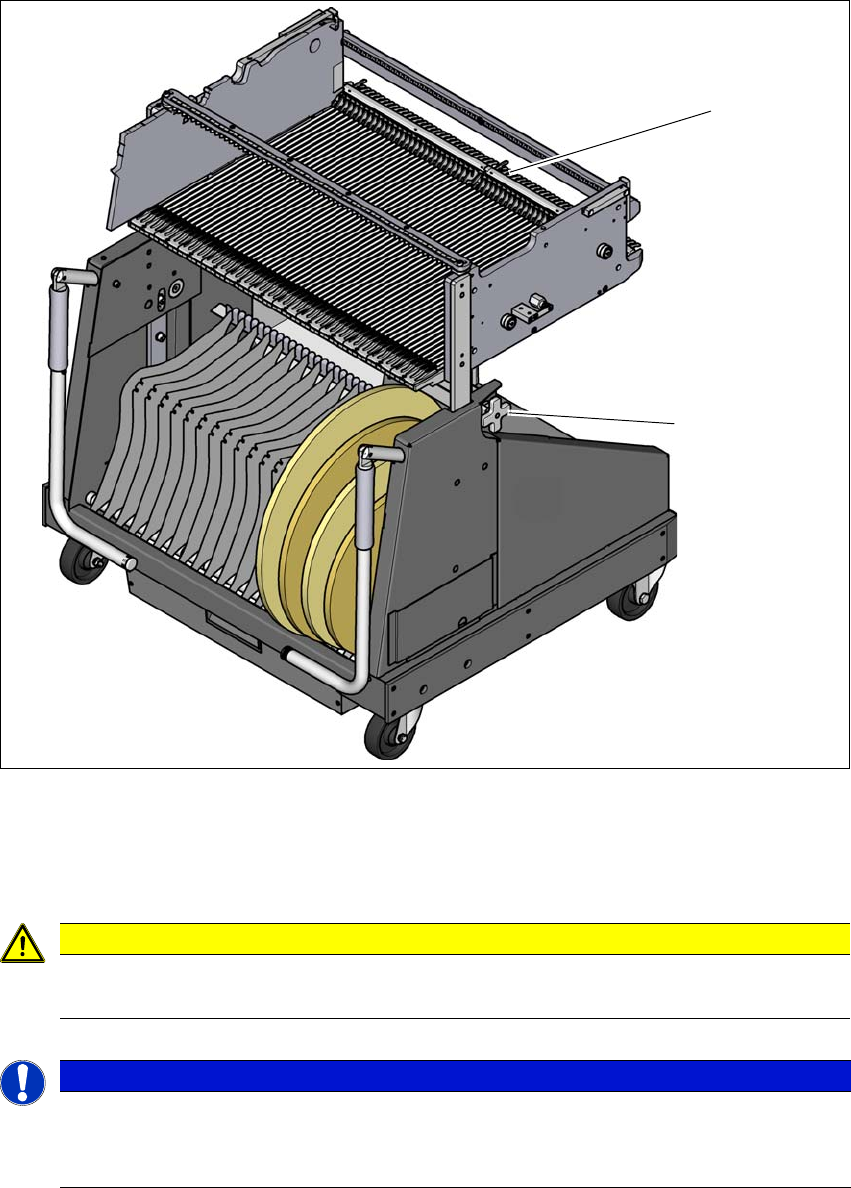

图 5.15 - 4 装入料车
(1) 锁定插销
(2) 高度调节，微调至贴片机高度
5
I 5
注意事项
推入元件料车！
将元件料车推入贴片机时，确保锁定插销不会碰撞到障碍物。
请注意
平齐剪切料带
如果没有在 X 供料器模块的前端将料带剪切平齐，空料带就不会进入空料带导槽。
在装入元件料车之前请将料带剪切平齐。
(2)
(1)
5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
5.15 装入或卸出元件料车 使用软件版本 SC.713.1 或更新 版本 12/2020
274
5
5
小心将元件料车完全推入贴片机，直至挡杆处。必须将转换料台的挡块 (2) 安装到贴片机馈
入侧 （左右两侧）的支架下方，以便进行料台高度检查 (1)。
5

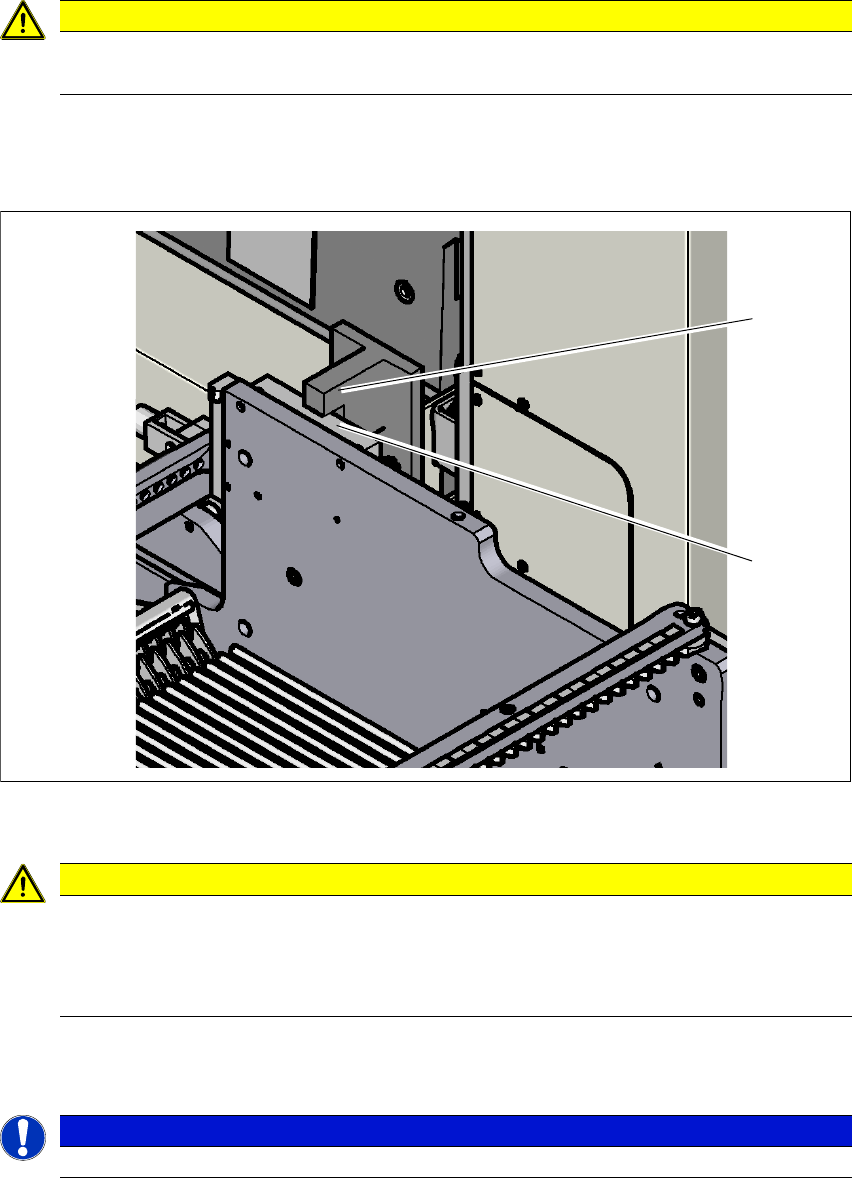

图 5.15 - 5 料台高度检查
5
5
通过微调进行高度调节，校正元件料车的高度。挡块和支架的两个表面不应完全接触。
5
5
5
5
注意事项
贴片头的位置！
检查贴片头是否在料车的外侧。
注意事项
碰撞贴片头危险！
拆卸用于料台高度检查的两支架 （左右两侧）之一时，因为转换料台很高，所以有碰撞
贴片头的危险。
不要拆卸支架。
请注意
关闭保护盖，因为只有保护盖关闭时才能装入元件料车。
(1)
(2)
