5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5.6 警报信息和 “ 联机帮助 ” 使用软件版本 SC.713.1 或更新 版本 12/2020 240 5.6 警报信息和 “ 联机帮助 ” 如果贴片机工作期间出现警报，那么 用户界面状态区域的警报消息将显示为红色。 警报信息 图标 将被激活。 工具栏中以红色高亮显示的按钮表示 需要操作员执行动作。 5 图 5.6 - 1 含警报通知的视图 （示例） …
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5 贴片机处的工作
使用软件版本 SC.713.1 或更新 版本 12/2020 5.5 用户界面
239
5.5.6 通过颜色编码标记执行的应用操作
图标、按钮和视图都可以通过颜色来高亮显示。通过这些有颜色编码的高亮显示，您可以清楚地
了解操作员何时需要执行动作或发布警告。
工作站软件使用下面的颜色编码进行高亮显示：
5
颜色 状况 含义
红色 警报 需要操作员执行动作。
仅出现在 “ 供料器模块、元件和吸嘴 ” 视图中。
橙色 警告 存在操作员通知。
不需要操作员立即执行动作。
仅出现在 “ 供料器模块、元件和吸嘴 ” 视图中。
绿色 正在进行中 图标或按钮已使贴片机处于控制之下，状况正确无误。
仅出现在 “ 生产 ”、“ 供料器模块、元件和吸嘴 ”、“ 印制板
”、“ 检查传感器和功能 ” 和 “ 维修 ” 视图中。
5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
5.6 警报信息和 “ 联机帮助 ” 使用软件版本 SC.713.1 或更新 版本 12/2020
240
5.6 警报信息和 “ 联机帮助 ”
如果贴片机工作期间出现警报，那么用户界面状态区域的警报消息将显示为红色。警报信息图标
将被激活。
工具栏中以红色高亮显示的按钮表示需要操作员执行动作。
5

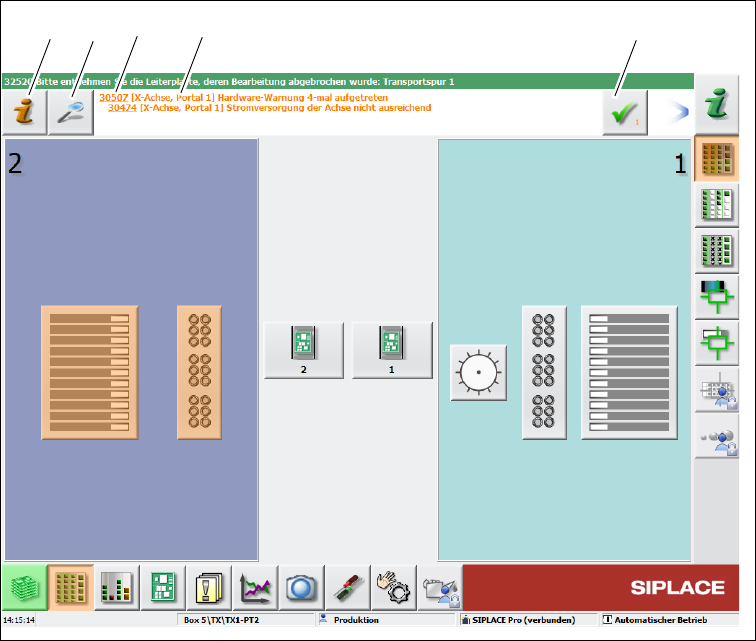

图 5.6 - 1 含警报通知的视图 （示例）
图例说明 5.6 - 1
(1) “ 警报信息 ” 图标：用于打开当前警报的帮助功能
(2) “ 详细信息 ” 图标：用于打开详细信息 （例如，错误来源，错误发生时间）
(3) 警报编号
(4) 警报消息：有关警报的简要信息
(5) “ 确认警报 ” 图标：用于删除警报显示
(1)
(2) (3)
(4)
(5)
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5 贴片机处的工作
使用软件版本 SC.713.1 或更新 版本 12/2020 5.6 警报信息和 “ 联机帮助 ”
241
5.6.1 查看当前警报的相关信息
要查看当前警报的相关信息，单击 图标以启动工作站计算机的帮助系统。帮助系统主窗口
将随着警报信息一起被打开。信息内容与为当前显示且已启动帮助功能的警报相关。
如果警报已被解除，而且贴片机自动确定了相应的解决方案，此警报将自动从状态区域中删除。
如果解决方案不要自动确认的，您还可以从状态区域手动删除警报。
进行这一操作，请点击 图标 ; 状态区域将不再显示该警报信息。
