使用手册 SIPLACE SX1/SX2 V2 和 V3 版 6 工作站扩展部件 使用软件版本 SC.713.1 或更新 版本 12/2020 6.1 吸嘴交换器 277 6 工作站扩展部件 相关配置和其他选项，请参见具 体 SIPLACE 贴片机的规格 说明。 6 6.1 吸嘴交换器 吸嘴盘被安放在一个共用的支撑 件上。它们用两个平行销对中，并 用 4 个按钮固定。具体位 置由 每个吸嘴盘上的两个基准点决定 。通过微型开关监控吸嘴盘在…
5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
5.15 装入或卸出元件料车 使用软件版本 SC.713.1 或更新 版本 12/2020
276
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 6 工作站扩展部件
使用软件版本 SC.713.1 或更新 版本 12/2020 6.1 吸嘴交换器
277
6 工作站扩展部件
相关配置和其他选项，请参见具体 SIPLACE 贴片机的规格说明。
6
6.1 吸嘴交换器
吸嘴盘被安放在一个共用的支撑件上。它们用两个平行销对中，并用 4 个按钮固定。具体位置由
每个吸嘴盘上的两个基准点决定。通过微型开关监控吸嘴盘在吸嘴交换器机身上的位置是否正
确，从而防止贴片头与任何向上凸出的吸嘴盘发生碰撞。所有吸嘴盘位置必须被填充，因为安全
电路会由于吸嘴盘缺失或吸嘴盘未正确就位而停止贴片机。
请注意
使用 SIPLACE Smart Pin Support 选装件时，吸嘴盘的最大数量将会减少
6 工作站扩展部件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
6.1 吸嘴交换器 使用软件版本 SC.713.1 或更新 版本 12/2020
278
6.1.1 SIPLACE SpeedStar C&P20 P2 /C&P20 P 的吸嘴交换器
6.1.1.1 吸嘴交换器，含 4 个吸嘴盘
部件号 03147925-xx CPx 嘴交换器，短
部件号 03101503-xx 含 20 个吸嘴库的吸嘴盘 60xx/40xx
部件号 03218226-02 吸嘴盘型号 40xx assy. / NCS
6

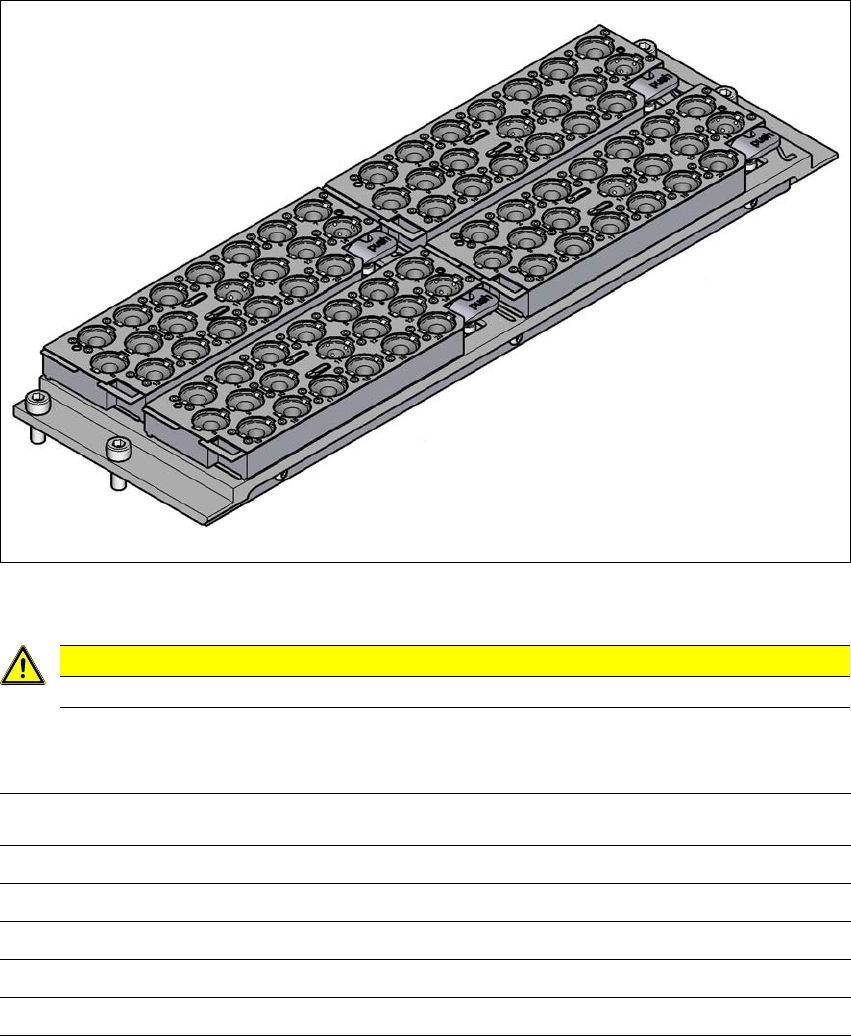

图 6.1 - 1 SIPLACE SpeedStar C&P20 P2 / C&P20 P 的吸嘴交换器，配有 4 个吸嘴盘
6
6.1.1.2 技术数据
6
注意事项
SIPLACE SpeedStar 吸嘴盘只能与 SpeedStar 贴片头配套使用。
SIPLACE SpeedStar 的吸嘴交换器
尺寸 （长 x 宽 x 高） 314 mm x 94.5 mm x 68.6 mm
吸嘴保持件的数量 80
吸嘴盘的数量 4
吸嘴类型 C&P20 P2 60xx/40xx
吸嘴类型 C&P20 P 40xx
