Kurzbeschreibung Überblick Kopfkonfiguration 16 Gantry Modularity Portalmodularität 2.1.2 Kopfkonfiguration Abhängig von den Maschinentypen sind unterschiedliche Kopfkonfi gurationen möglich. Dies ermöglicht es, die SIPL…
Kurzbeschreibung
Maschinenvarianten Überblick
Gantry Modularity Portalmodularität 15
2 Kurzbeschreibung
Diese Montageanleitung beschreibt den Ein- und Ausbau eines Portals im Zuge der Portalmodularität
der SIPLACE SX1/SX2.
2.1 Überblick
In diesem Abschnitt geben wir Ihnen einen Überblick über die Möglichkeiten von „Capacity on Demand“
bei SIPLACE SX1/SX2-Maschinen.
2.1.1 Maschinenvarianten
Typ Portal-Konfiguration Beschreibung
SX+ Ohne Portal
"Add Feeder Slots"
Durchtransport ab
SW704.xx
Die Maschine ist für ein Portalupgrade (SX1) vorbereitet,
d. h. ein Kabelschlepp und zwei GCUs für ein Portal sind
vorinstalliert.
SX+ prepared Ohne Portal,
Durchtransport ab
SW704.xx
Die Maschine ist für ein Portalupgrade (SX1/2) vorberei-
tet, d. h. zwei Kabelschlepps und drei GCUs für zwei
Portale sind vorinstalliert.
SX1 unprepa-
red
Ein Portal Die Maschine ist nicht für ein Portalupgrade vorbereitet,
d. h. ein Kabelschlepp und zwei GCUs für ein Portal sind
vorinstalliert. Eine Ersthochrüstung auf SX2 ist durch den
SIPLACE Service möglich.
SX1 prepared Ein Portal Die Maschine ist für ein Portalupgrade (SX2) vorbereitet,
d. h. zwei Kabelschlepps und drei GCUs für zwei Portale
sind vorinstalliert.
SX2 Zwei Portale Die Maschine kann auf eine SX1 prepared abgerüstet
werden. Sie ist dann vorbereitet für ein Portalupgrade auf
SX2, d. h. zwei Kabelschlepps und drei GCUs sind vor-
handen.
Kurzbeschreibung
Überblick Kopfkonfiguration
16 Gantry Modularity Portalmodularität
2.1.2 Kopfkonfiguration
Abhängig von den Maschinentypen sind unterschiedliche Kopfkonfigurationen möglich. Dies ermöglicht
es, die SIPLACE SX optimal an die Produktionsanforderungen anzupassen.
SIPLACE SX+
▪ Maschine ohne Portal
▪ Vorbereitet für ein Portalupgrade zu einer SX1
▪ Kann ab SW704.xx im Durchtransport-Modus betrieben werden
Kopfkonfiguration SIPLACE SX+
SIPLACE SX+ prepared
▪ Maschine ohne Portal
▪ Vorbereitet für ein Portalupgrade zu einer SX1/SX2
▪ Kann ab SW704.xx im Durchtransport-Modus betrieben werden

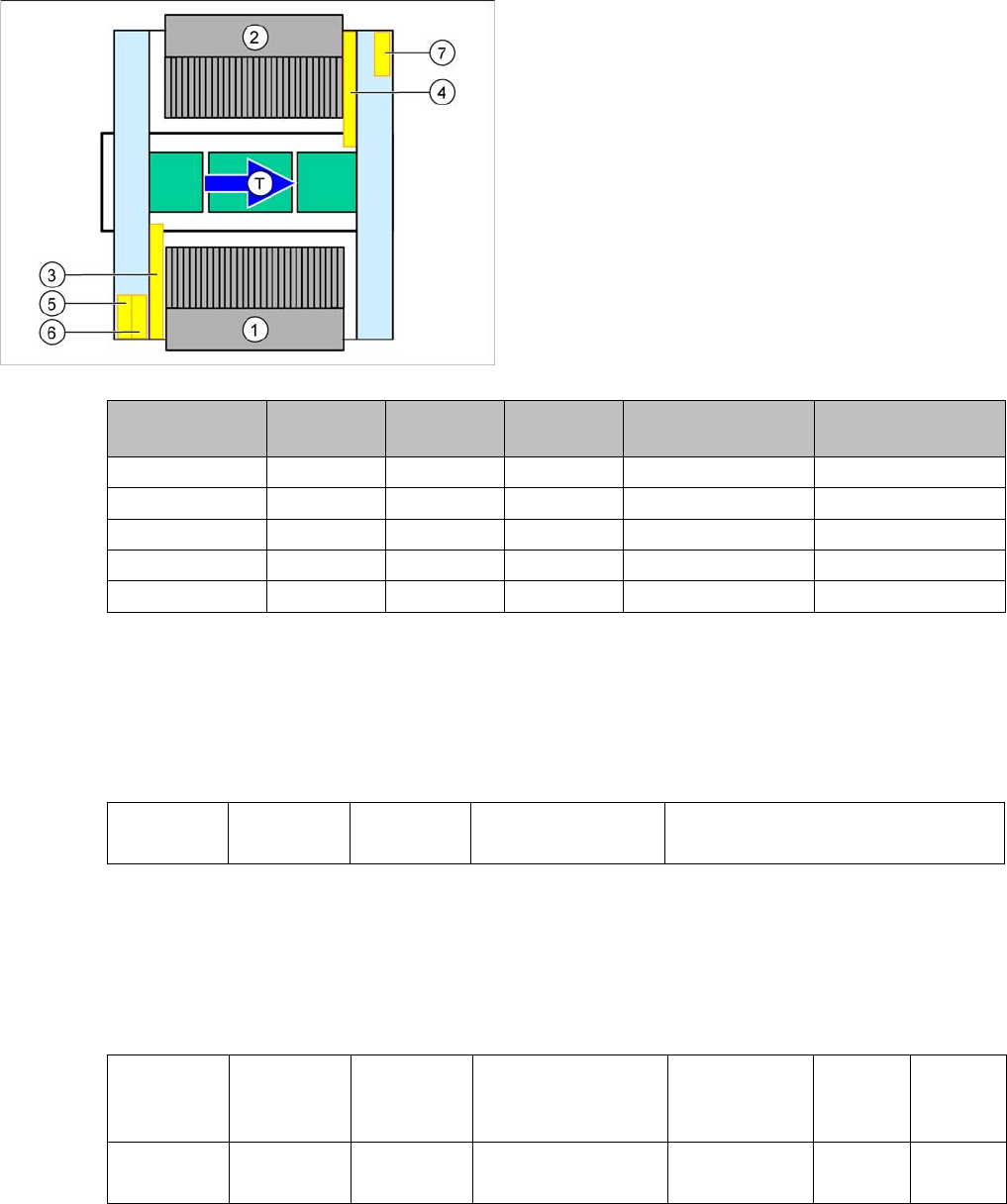

Kopfkonfiguration SIPLACE SX+ prepared
1. Stellplatz 1 – innere Position
2. Stellplatz 2 – innere Position
3. Kabelschlepp Portal 1
4. Kabelschlepp Portal 2
5. GCU 1
6. GCU 2
7. GCU 3
T = Transportrichtung
GCU 1 GCU 2 GCU 3 Kabelschlepp Portal
1
Kabelschlepp Portal
2
SX+ X X - X -
SX+ prep. X X X X X
SX1 X X - X -
SX2 prep. X X X X X
SX2 X X X X X
Portal 1 C&P20A CPP_L
CPP_H mit
1)
/ ohne
stat. Kamera
TH
2)
Portal 1 C&P20A CPP_L
CPP_H mit
1)
stat.
Kamera
CPP_H mit
1)
/
ohne stat. Ka-
mera
TH
2)
TH
2)
Portal 2 C&P20A CPP_L
CPP_H mit
1)
/ ohne
stat. Kamera
TH
2)
CPP_H
TH
2)
Kurzbeschreibung
Überblick über "Fast Gantry Modularity" Überblick
Gantry Modularity Portalmodularität 17
SIPLACE SX1
▪ Maschine mit einem Portal
▪ Nicht vorbereitet für ein Portalupgrade zu einer SX2
▪ Hochrüstung auf SX2 durch SIPLACE Service
Kopfkonfiguration SIPLACE SX1
SIPLACE SX1 prepared
▪ Maschine mit einem Portal
▪ Vorbereitet für ein Portalupgrade zu einer SX2
Kopfkonfiguration SIPLACE SX1 prepared
SIPLACE SX2
▪ Maschine mit zwei Portalen
▪ Diese Maschine kann zu einer SX1 prepared abgerüstet werden. Sie ist dann wieder vorbereitet für
ein Portalupgrade zu einer SX2.
Kopfkonfiguration SIPLACE SX2
1)
Ein CPP und eine stationäre Kamera erfordern die hohe Position (CPP_H) sowie die äußere Tischpo-
sition.
2)
Ein TH und eine stationäre Kamera erfordern die äußere Tischposition.
2.1.3 Überblick über "Fast Gantry Modularity"
Die nachfolgenden Flussdiagramme zeigen Ihnen die wesentlichen Arbeitschritte, die abhängig von den
Maschinentypen erfolgen müssen.
Für die Funktion Fast-Gantry-Modularität muss man zwischen dem ersten und späteren Upgrades (2.
bis n.) unterscheiden, da beim ersten Upgrade zusätzliche Arbeiten notwendig sind (z. B. PPW installie-
ren, Abwurfbehälter und –sensoren). Diese zusätzlichen Arbeiten fallen bei späteren Upgrades nicht
mehr an, da sie bei Downgrades des Portals in der Maschine verbleiben können.
Der geringste Arbeitsaufwand von ca. 30 min, besteht bei einem Upgrade einer SX1 prepared Maschine
zu einer SX2, welche beim zweiten Portal mit einem C&P20- oder CPP-Kopf ausgerüstet wird. Dies wird
durch die gestrichelten Linien in den Flussdiagrammen dargestellt.
Portal 1 C&P20A CPP_L
CPP_H mit
1)
stat.
Kamera
CPP_H mit
1)
/
ohne stat. Ka-
mera
TH
2)
TH
2)
+ Upgrade Kit durch SIPLACE Service
Portal 2 C&P20A CPP_L
CPP_H mit
1)
/ ohne
stat. Kamera
TH
2)
CPP_H
TH
2)
Portal 1 C&P20A CPP_L
CPP_H mit
1)
stat.
Kamera
CPP_H mit
1)
/
ohne stat. Ka-
mera
TH
2)
TH
2)
Portal 2 C&P20A CPP_L
CPP_H mit
1)
/ ohne
stat. Kamera
TH
2)
CPP_H
TH
2)
Portal 1 C&P20A CPP_L
CPP_H mit
1)
stat.
Kamera
CPP_H mit
1)
/
ohne stat. Ka-
mera
TH
2)
TH
2)
Portal 2 C&P20A CPP_L
CPP_H mit
1)
/ ohne
stat. Kamera
TH
2)
CPP_H
TH
2)
