Kurzbeschreibung Benötigte Werkzeuge und Hilfsmittel Aufnahme Portalwanne für SX1 /SX2 [03012160-xx] 26 Gantry Modularity Portalmodularität
Kurzbeschreibung
Aufnahme Portalwanne für SX1/SX2 [03012160-xx] Benötigte Werkzeuge und Hilfsmittel
Gantry Modularity Portalmodularität 25
2.3 Benötigte Werkzeuge und Hilfsmittel
▪ Portal-Lift [00519813-xx]
▪ Drehmomentschlüssel (2 – 25 Nm) [00376625-xx]
▪ Loctite 241 [02101037-xx]
▪ Prepared-Koffer (Kunststoffkoffer mit Schaumstoffeinsatz) mit folgendem Inhalt:
VORSICHT
TÜV
Der Portallift muss in einem 2-jährigen Intervall vom TÜV geprüft werden.
Prepared-Koffer
Je nach Maschinentyp ist der Koffer unterschiedlich kon-
figuriert.
1. Kabelschlepp-Schutzfolie
2. Pufferanschlag (2x)
3. Kabelschlepp-Halterung
4. Pneumatikschlauch-Stopfen (4x)
Kurzbeschreibung
Benötigte Werkzeuge und Hilfsmittel Aufnahme Portalwanne für SX1/SX2 [03012160-xx]
26 Gantry Modularity Portalmodularität
Montage des Portals
SIPLACE SX "Prepared" Voraussetzungen
Gantry Modularity Portalmodularität 27
3 Montage des Portals
3.1 Voraussetzungen
3.1.1 SIPLACE SX "Prepared"
HINWEIS
Diese Anleitung beschreibt die Nachrüstung von Portal 2 am Stellplatz 2. Die Montage von Por-
tal 1 ist identisch.
HINWEIS
Bei der Nachrüstung von Portal 1 (Masterportal) am Stellplatz 1 muss nach der Montage
zusätzlich das Leiterplatten-Bauelemente-Mapping durchgeführt werden.
Die SIPLACE SX muss im Lieferzustand „Prepared“ sein.

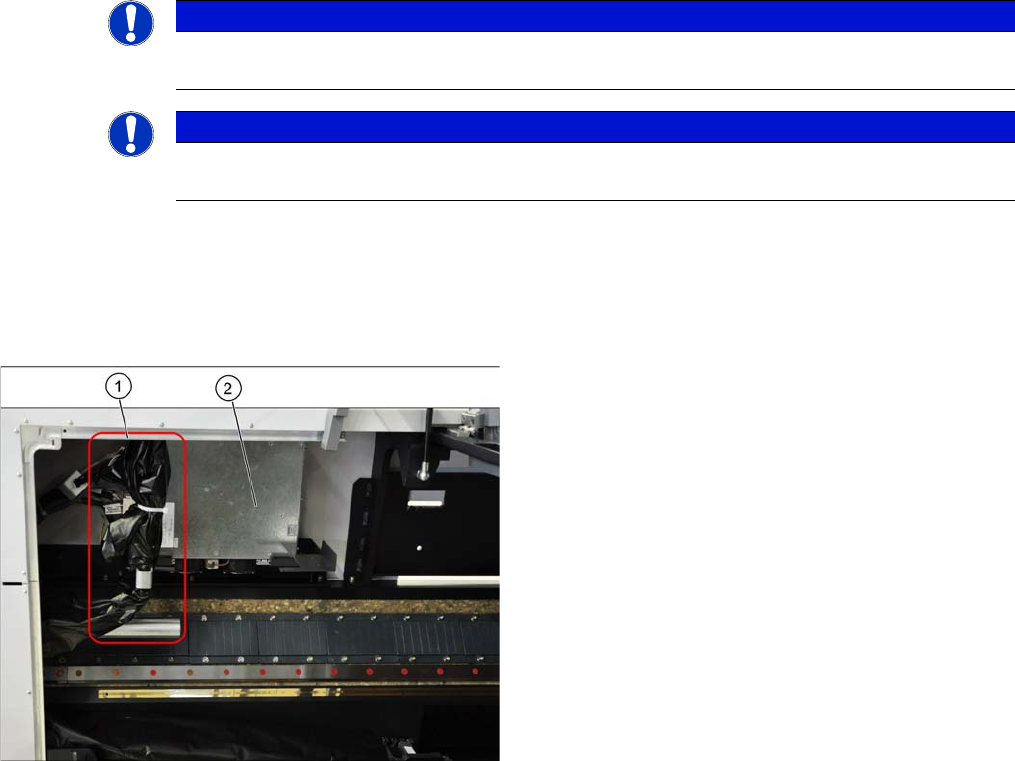

Sie erkennen es daran, dass ein Kabelschlepp (1) und
die Ansteuerung für die Hauptachsen (Gantry Control
Unit (2)) eingebaut ist. Dies gilt für die SIPLACE SX+ Ma-
schine um Portal 1 am Stellplatz 1 nachzurüsten, bzw.
bei einer SIPLACE SX1 „Prepared“ das Portal 2 am Stell-
platz 2 nachzurüsten.
Der Kabelschlepp ist in einer schwarzen Kunststofffolie
verpackt und seitlich fixiert (1).
Ist dieses nicht der Fall, muss Ihre Maschine entspre-
chend nachgerüstet werden. Kontaktieren Sie dazu ihren
zuständigen SIPLACE Service.
