00196626-06_AI_Portalmodularitaet_SX12_de_en.pdf - 第54页
Montage des Portals Abschließende Arbeiten Änderungen in SIPLACE Pro 54 Gantry Modularity Portalmodularität Konfiguration Kopf, Kameras, Pipetten und Tische Lose / Aufträge Wenn die bisherige n Lose bzw. Aufträge weiter …
Montage des Portals
Änderungen in SIPLACE Pro Abschließende Arbeiten
Gantry Modularity Portalmodularität 53
Rüstungen
Bei der Erstellung neuer Rüstungen wird die neue Portalkonfiguration aus der Stationskonfiguration
übernommen.
Wenn die bisherigen Rüstungen weiter verwendet werden sollen, dann muss in allen Rüstungen die
neue Portalkonfiguration geändert werden.

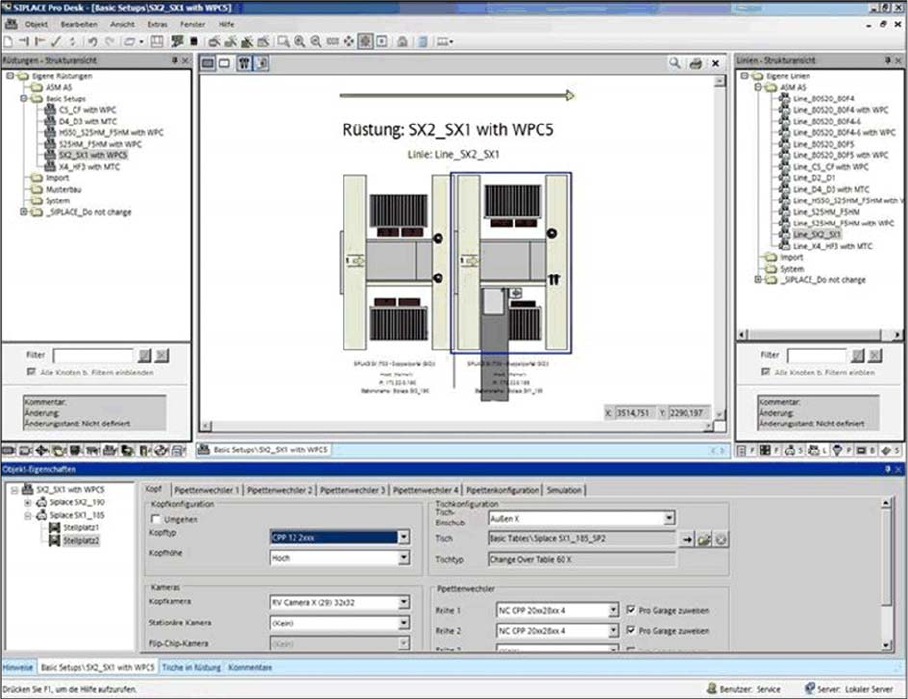

Änderung der Portalkonfiguration in der jeweiligen Rüstung
Anschließend ist der Stellplatz 2 konfigurierbar.
Am Stellplatz 2 muss der entsprechende Kopf, sowie Kameras, Pipetten und Tische editiert werden.
Montage des Portals
Abschließende Arbeiten Änderungen in SIPLACE Pro
54 Gantry Modularity Portalmodularität
Konfiguration Kopf, Kameras, Pipetten und Tische
Lose / Aufträge
Wenn die bisherigen Lose bzw. Aufträge weiter verwendet werden sollen, dann müssen alle bisherigen
Lose bzw. Aufträge mit der neuen Portalkonfiguration optimiert werden.
Montage des Portals
Änderungen in SIPLACE Pro Checkliste
Gantry Modularity Portalmodularität 55
3.7 Checkliste
► Legen Sie diese Checkliste in Ihr Maschinenlogbuch.
Portal montiert (Upgrade)
Schritt Aktion Wer?
1 Portal eingebaut? Kunde gem. Montageanleitung
2 Ist der CPP-Kopf in der korrekten Position montiert? Kunde gem. Montageanleitung
3 Sind die richtigen Endlagenpuffer montiert? Kunde gem. Montageanleitung
4 Ist der Kabelschlepp korrekt montiert? Kunde gem. Montageanleitung
5 Läuft der Kabelschlepp paralell? Kunde gem. Montageanleitung
6 Portalcodierung korrekt? Kunde gem. Montageanleitung
7 Stationäre Kamera (optional) montiert? Kunde gem. Montageanleitung
8 Kameranschlüsse am Box-PC angeschlossen? Kunde gem. Montageanleitung
9 Pipettenwechsler montiert? Kunde gem. Montageanleitung
10 Abwurfbehälter montiert? Kunde gem. Montageanleitung
11 Alle Werkzeuge aus der Maschine entfernt? Kunde gem. Montageanleitung
12 Türen verschraubt? Kunde gem. Montageanleitung
13 Maschine eingeschaltet und betriebsbereit? Kunde gem. Montageanleitung
14 Alle Kalibrierungen durchgeführt? Kunde gem. Montageanleitung
Datum Unterschrift
