Montage des Portals
Transportsicherungen und Kippsicherung Vorbereitungen am Portal
Gantry Modularity Portalmodularität 37
3.3.4 Transportsicherungen und Kippsicherung
► Klappen Sie den grünen Hebel nach oben und schwenken Sie die Transportsicherung zur Seite.
► An Position (3) befindet sich ein zusätzlicher Hebel. Klappen Sie den grünen Hebel nach oben und
entfernen diesen.
► Lösen Sie jeweils 2 Befestigungsschrauben an den Transportsicherungen (2) an der Kopfplatte und
entfernen Sie diese beiden Transportsicherungen.
Kippsicherung an der Portalwanne

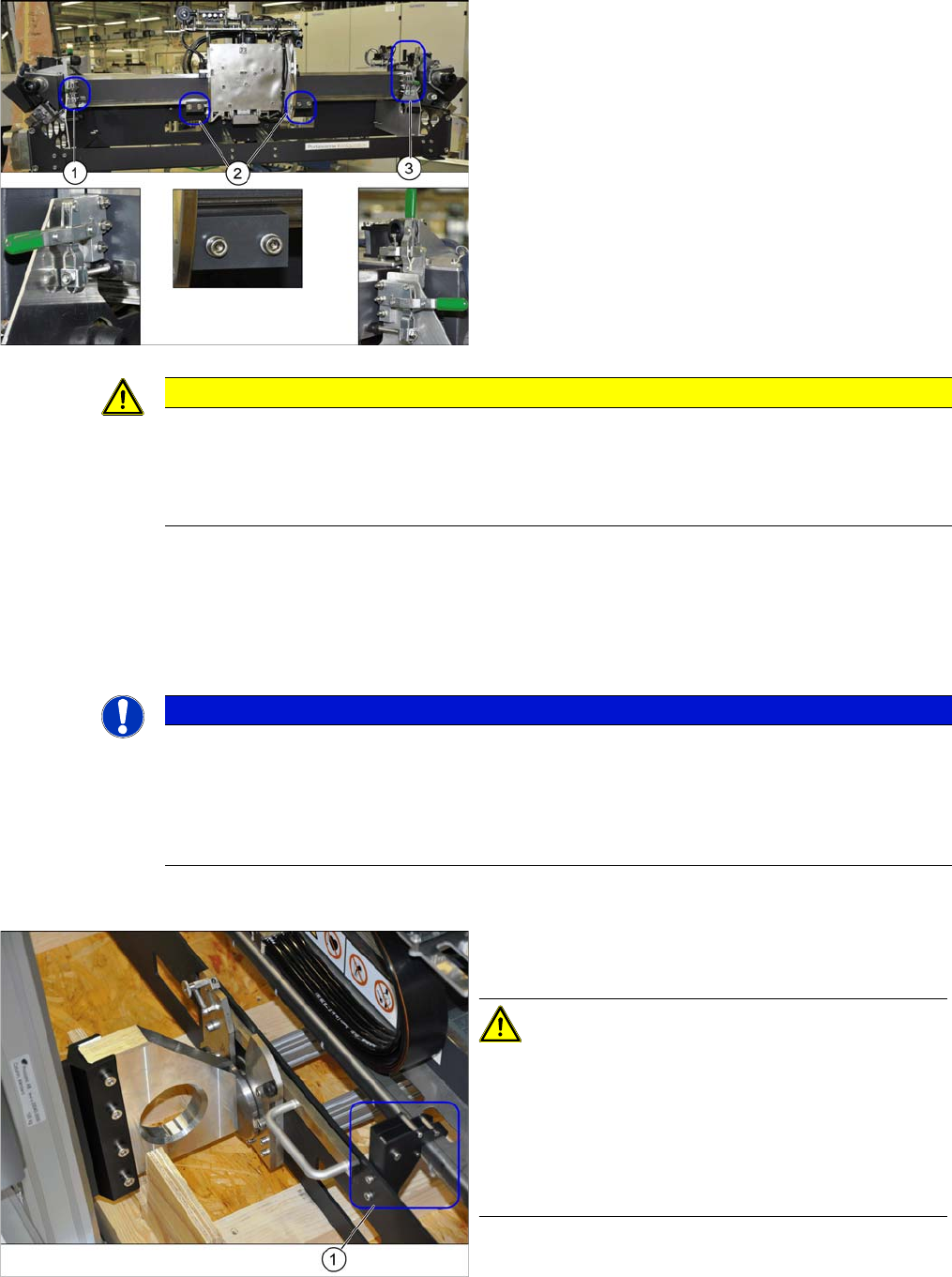

Das Portal ist mit 3 Transportsicherungen (1) und (3) an
der Portalwanne gesichert. Zusätzlich befinden sich an
der Kopfplatte zwei Transportsicherungen (2) für den
Bestückkopf.
VORSICHT
Andocken
► Klappen Sie die Transportsicherungsbleche erst kurz vor dem Andocken nach unten.
► Stellen Sie sicher, dass beim Auf- bzw. Abgleisen das Portal nicht von der Portalwanne
gleitet, dass die Kippsicherung eingehängt ist und diese das Portal in Position hält.
HINWEIS
Transportsicherungen aufbewahren
Wird das Portal transportiert oder wieder in der Transportkiste verpackt, müssen die Transport-
sicherungen wieder montiert werden.
► Legen Sie die Transportsicherungen zur späteren Wiederverwendung in die Transportkis-
te.
Das Portal ist zusätzlich mit einer Kippsicherung (1) auf
der Portalwanne gesichert.
VORSICHT!
Kippsicherung an der Portalwanne
Mit geöffneter Kippsicherung kann das Portal von der
Portalwanne fallen.
Öffnen Sie diese Kippsicherung erst, wenn Sie die Portal-
wanne an der Andockvorrichtung der Maschine
eingehängt haben.
Montage des Portals
Einbau des Portals Transportsicherungen und Kippsicherung
38 Gantry Modularity Portalmodularität
3.4 Einbau des Portals
Portalwanne in die Maschine einhängen
► (1) Fahren Sie das Portal mit dem Portal-Lift vor den
Stellplatz der Maschine.
VORSICHT!
Portal vorsichtig verfahren
Achten Sie darauf, dass Sie den Monitor (3) nicht
beschädigen.
Achten Sie darauf, dass Sie mit dem Portal nirgends
anstoßen und nicht zu weit in die Maschine fahren (2).
Kontrollieren Sie dabei immer die rechte und die linke
Seite.
1. Andockhaken an der Portalwanne
2. Andockvorrichtung an den Linearführungen der Ma-
schine
► Fahren Sie das Portal soweit nach vorne, dass die
Andockhaken (1) der Portalwanne vor der Andock-
vorrichtung (2) an der Maschine stehen.
► Kontrollieren Sie dabei die rechte und die linke Seite.
► Heben Sie das Portal soweit an, dass die Andockha-
ken (1) der Portalwanne über der Andockvorrichtung
(2) an der Maschine stehen.
► Senken Sie das Portal vorsichtig ab, so dass die bei-
den Andockhaken (1) sicher in die Öffnungen der An-
dockvorrichtung (2) einfahren.
► Kontrollieren Sie dabei immer die rechte und die linke
Seite.
Montage des Portals
Transportsicherungen und Kippsicherung Einbau des Portals
Gantry Modularity Portalmodularität 39
Kippsicherung entfernen und das Portal einschieben
Die Andockhaken auf der linken (1) und rechten (2) Seite
sind eingehängt.
Die Portalwanne mit dem Portal ist nun sicher auf der Ma-
schine fixiert.
► Öffnen Sie die Kippsicherung (1).
► Schieben Sie das Portal (2) so in die die Maschine hi-
nein, dass beide Seiten des Portals auf beiden
Linearführungen aufliegen.
► Fahren Sie den Portal-Lift mit der Portalwanne aus
dem Stellplatz heraus.
► Schieben Sie das Portal (2) soweit in die Maschine
hinein, dass Sie den Kabelschlepp (1) unten durch
das Portal ziehen können.
