3.5 Kabelschlepp anschließen

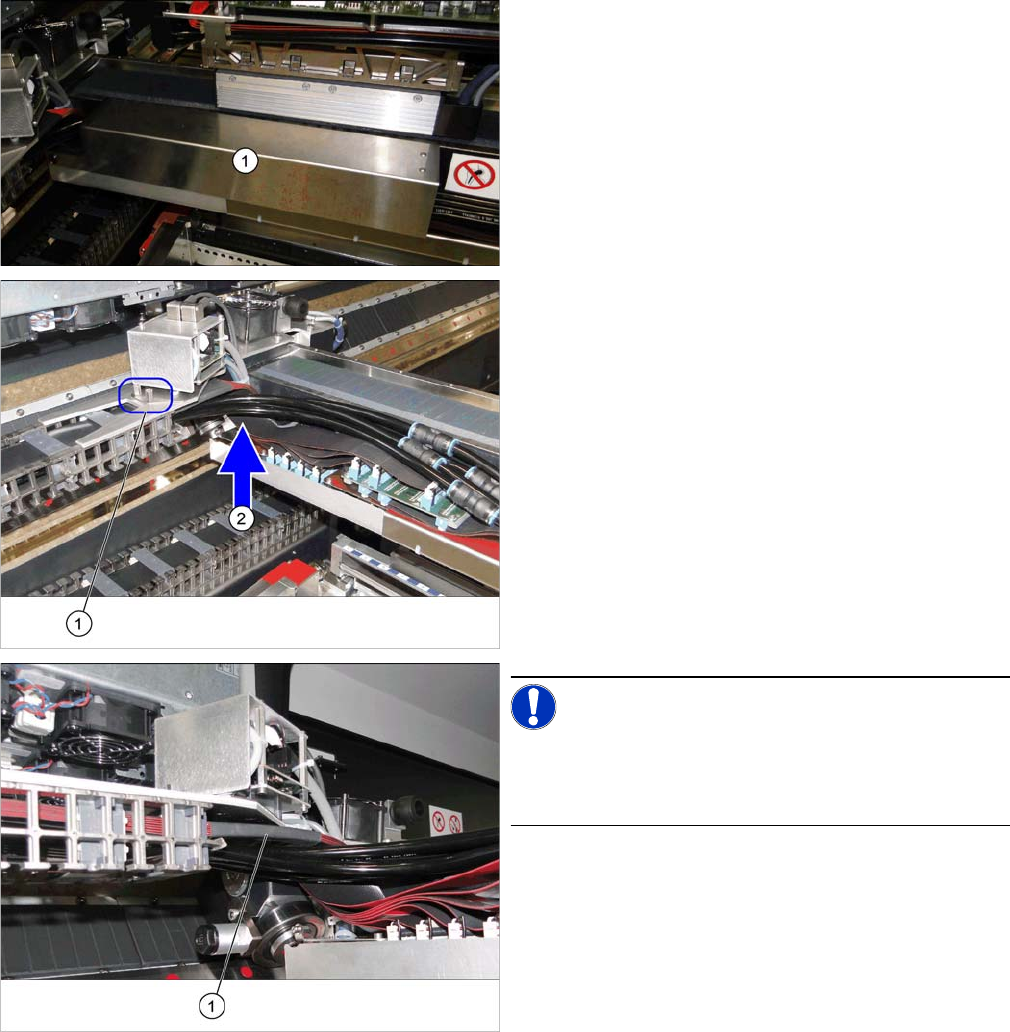

► Entfernen Sie die Abdeckung (1) über dem Portalin-
terface. Lösen Sie dazu die beiden Befestigungs-
schrauben auf der rechten Seite und öffnen Sie
vorsichtig den Druckknopf links unten.
► Montieren Sie die Kabelschlepp-Halterung (1) von
unten an die Halterung des Portalverteilers an. Siehe
nachfolgenden Abschnitt.
► Legen Sie die Flachbandkabel und die Pneumatik-
Schläuche vorsichtig zur Seite (2).
► Achten Sie darauf, dass Sie die Kabel und Schläuche
nicht beschädigen.
► Achten Sie auf die korrekte Ausrichtung und dass alle
Kabel und Schläuche übereinander und gleichmäßig
verlaufen.
HINWEIS!
Achten Sie bei der Montage des Kabelschlepps darauf,
dass der Schrumpfschlauch (1) die Flachbandkabel un-
terhalb der Halterung des Y-Sensor-Moduls schützt.
Montage des Portals
Kabelschlepp anschließen Kurze Endlagenpuffer montieren
42 Gantry Modularity Portalmodularität
Kabelschlepp-Halterung - Übersicht
Elektrische und pneumatische Verbindungen herstellen
1. Zwei Sechskant-Abstandsbolzen M4 x 10mm.
2. Halterung Portalplatine
3. Halterung Kabelschlepp
► Lösen Sie dazu die beiden Sechskant-Abstandsbol-
zen M4 x 10mm an der Kabelschlepp-Halterung.
► Halten Sie die Kabelschlepp-Halterung von unten an
die Halterung der Portalplatine.
► Schrauben Sie die beiden Sechskant-Abstandsbol-
zen von oben in die Kabelschlepp-Halterung.
► Sichern Sie die beiden Sechskant-Abstandsbolzen
mit Loctite 241.
► Schließen Sie zuerst die 7 Flachbandkabel (1) an die
Platinen Portalinterface X- Achse (3) und Portalinter-
face Y-Achse (4) an. Die Reihenfolge ergibt sich aus
den verschiedenen Kabellängen. Beginnen Sie von
hinten nach vorne.
► Entfernen Sie die Blindverschlüsse von den Kupplun-
gen der Pneumatik-Schläuche.
► Verbinden Sie die vier pneumatischen Anschlüsse
des Kabelschlepps mit den Anschlüssen des Portals
(2). Die Reihenfolge ergibt sich aus den verschiede-
nen Schlauchlängen.
Montage des Portals
Kurze Endlagenpuffer montieren Kabelschlepp anschließen
Gantry Modularity Portalmodularität 43
Anschlüsse hergestellt
Sie sehen die Anschlüsse in korrekter Anordnung und ex-
akter Verlegung.
► Montieren Sie die Abdeckung (1) über dem Portalin-
terface.
