Demontage des Portals Kalibrierung durchführen Beschreibung und Anschlü sse an der GCU 60 Gantry Modularity Portalmodularität 4.2.1 Beschreibung und A nschlüsse an der GCU GCU - Vorderseite GCU - Rückseite
Demontage des Portals
Kalibrierung durchführen
Gantry Modularity Portalmodularität 59

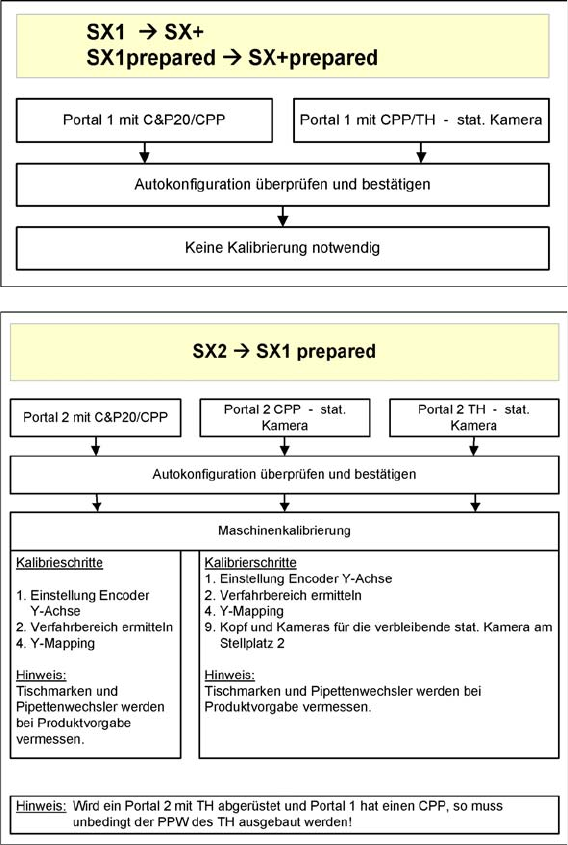

4.2 Kalibrierung durchführen
Demontage des Portals
Kalibrierung durchführen Beschreibung und Anschlüsse an der GCU
60 Gantry Modularity Portalmodularität

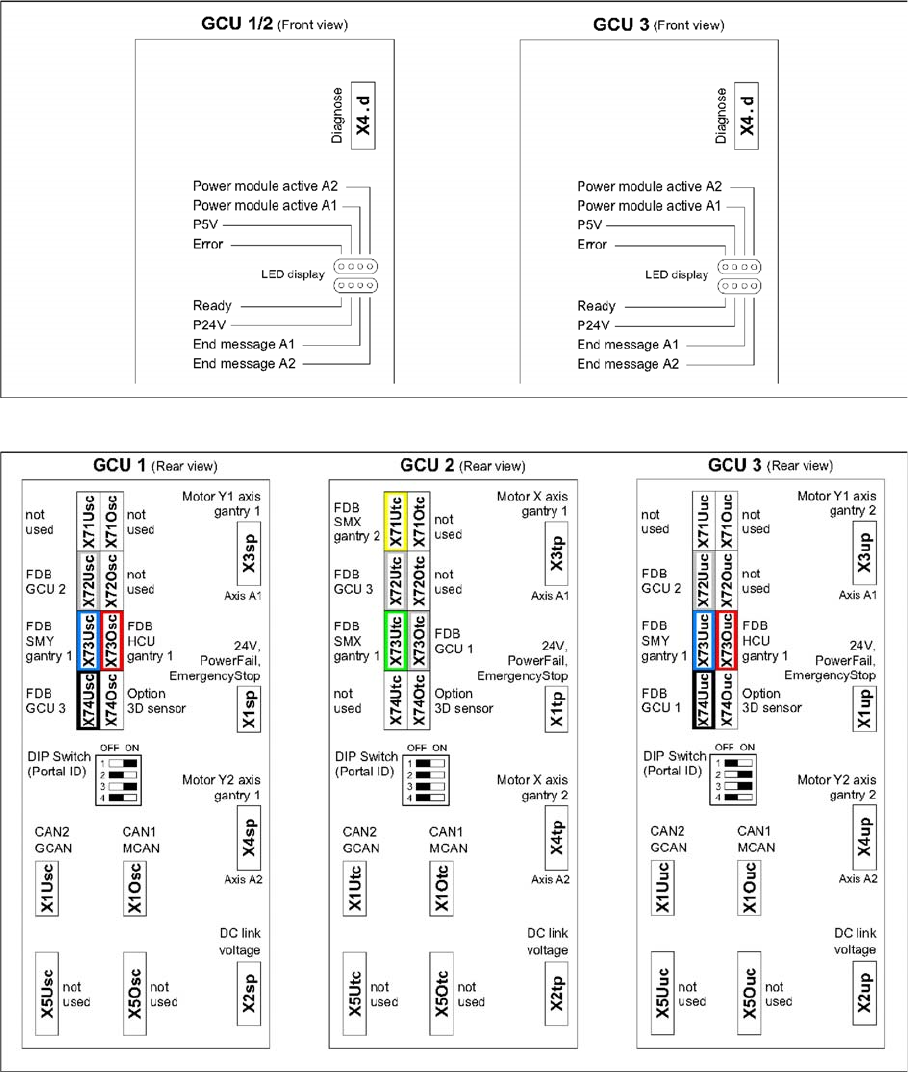

4.2.1 Beschreibung und Anschlüsse an der GCU
GCU - Vorderseite
GCU - Rückseite
Demontage des Portals
Firmware-Download Kalibrierung durchführen
Gantry Modularity Portalmodularität 61
4.2.2 Firmware-Download
► Wählen Sie den Button Maschine aktualisieren... um die gesamte Maschine zu überprüfen und für
mehrere Subsysteme einen eSW-Download durchzuführen.
► Wählen Sie den Button Subsystem aktualisieren... um speziell ein Subsystem auszuwählen und zu
überprüfen, um einen eSW-Download durchzuführen.
► Wählen Sie den ButtonVersionsinformationen... um alle Versionen der Subsysteme, Bios Applikati-
on 1/2 anzuzeigen.
► Die Funktion Firmware Download kann mit den
Bedienerleveln (1) Machine-Service oder SIPLACE-
Service ausgeführt werden.
► Wechseln Sie ins Service-Menü (2).
► Wählen Sie den Button Embedded Software (3).
1. Auswahl-Button, BIOS Applikation1/2
2. Zeigt den Status der einzelnen Subsysteme.
3. Update Information, wie viele Subsysteme noch ge-
downloadet werden müssen.
4. Startet den Download.
