Kurzbeschreibung
Überblick über "Fast Gantry Modularity" Überblick
Gantry Modularity Portalmodularität 19
Diese Pfeile zeigen den geringsten Arbeitsaufwand bei einem Portal upgrade von
den entsprechenden Maschinentypen.
Durchzuführende Arbeiten:
1 Prepared Kit 180 min SIPLACE Service
2 Portal aufgleißen 15 min Kunde
3 1. Reihe PPW 30 min Kunde
2. Reihe PPW 20 min Kunde
4 Tisch außen 60 min SIPLACE Service, Kun-
de
5 Sensoren
Abwurfbehälter (Option)
15 min Kunde
6 Stationäre Kameras 30 min SIPLACE Service, Kun-
de
7 Kalibrieren der Maschi-
ne
15 min Kunde
8 LP-/BE-Mapping 30 min je Transportspur
CPx
70 min je Transportspur
TH
SIPLACE Service, Kun-
de
VORSICHT
LP-/BE-Mapping
Wird ein Prepared-Kit vor Ort beim Kunden eingebaut und erstmals ein 2. Portal montiert, dann
ist ein komplettes LP-/BE-Mapping für das 2. Portal erforderlich.
Dies ist aufgrund des erweiterten Y-Verfahrweges und des auf der anderen Maschinenseite lie-
genden Y-Antriebsmotor notwendig.
Wird eine SX1-Maschine werksseitig mit einem Prepared Kit ausgeliefert, so ist kein Mapping
notwendig, außer es wird ein Portal mit einem TwinHead montiert. (Siehe "3.6.6 Kalibrierung
durchführen" [ ➙ 48])
Kurzbeschreibung
Überblick Konfigurationen
20 Gantry Modularity Portalmodularität
2.1.4 Konfigurationen
2.1.4.1 Tischpositionen
Bei der SIPLACE SX1/SX2 sind je nach Kopfkonfiguration unterschiedliche Tischpositionen erforderlich:
SIPLACE SX1:
SIPLACE SX2:
Portal 1 C&P20A CPP_L CPP_H ohne
stat. Kamera
CPP_H mit stat.
Kamera
TH
Tischposition
Stellplatz 1
innen innen innen außen außen
Tischposition
Stellplatz 2
innen innen innen innen innen
Portal 1 C&P20A CPP_L CPP_H
mit stat.
Kamera
CPP_H
mit stat.
Kamera
TH TH TH
Tischposition
Stellplatz 1
innen innen außen außen außen außen außen
Portal 2 C&P20A CPP_L CPP_H
mit stat.
Kamera
CPP_H
ohne stat.
Kamera
CPP_H
mit stat.
Kamera
CPP_H
ohne stat.
Kamera
TH
Tischposition
Stellplatz 2
innen innen außen innen außen innen außen
HINWEIS
CPP: Nur mit stationärer Kamera IC Kamera SST33
TH: Mit stationärer Kamera IC Kamera SST33 an beiden Stellplätzen, FC Kamera SST25 nur
an Stellplatz 1
Kurzbeschreibung
Konfigurationen Überblick
Gantry Modularity Portalmodularität 21

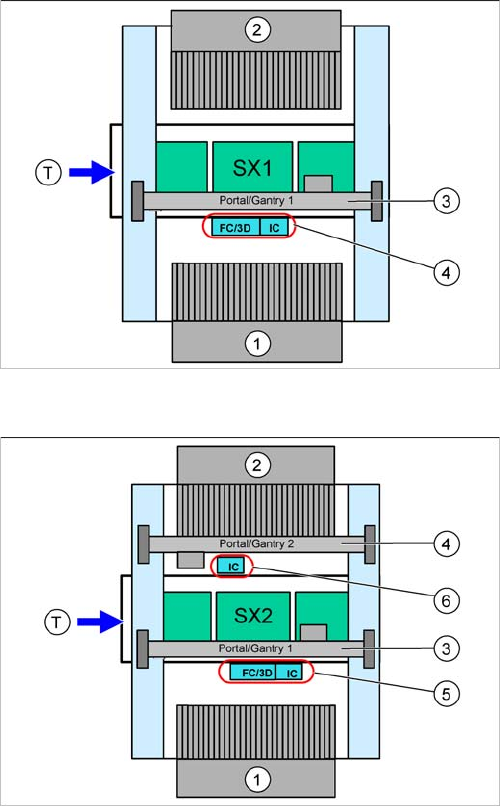

2.1.4.2 Stationäre Kameras
Stationäre Kameras an der SX1
SX1
1. Stellplatz 1 in äußerer Position
2. Stellplatz 2 in innerer Position
3. Portal 1
4. IC-Kamera und/oder FC-Kamera/3D-Koplan-Modul
(Stellplatz 1)
Es kann nur entweder eine FC-Kamera oder ein 3D-
Koplan-Modul eingebaut werden!
Stationäre Kameras an der SX2
SX2
1. Stellplatz 1 in äußerer Position
2. Stellplatz 2 in äußerer Position
3. Portal 1
4. Portal 2
5. IC-Kamera und/oder FC-Kamera/3D-Koplan-Modul
(Stellplatz 1)
Es kann nur entweder eine FC-Kamera oder ein 3D-
Koplan-Modul eingebaut werden!
6. IC-Kamera (Stellplatz 2)
