Montage des Portals Vorbereitungen am Portal Portal auspacken 34 Gantry Modularity Portalmodularität 3.3.2 Portal auspacken Transportkiste Das Portal ist i n einer Trans portkiste verpackt. Bringen Sie die Transp ortkist…
Montage des Portals
Der Portal-Lift Vorbereitungen am Portal
Gantry Modularity Portalmodularität 33
Übersicht
Montage
Sehen Sie dazu auch...
3.3.2 Portal auspacken [ ➙ 34]
1. Portal-Lift , SX1/SX2, [00519813-xx]
2. Aufnahme Portalwanne – [03012160-xx]
VORSICHT!
Sicherheitshinweise
Beachten Sie beim Auspacken aus der Transportverpa-
ckung das Gewicht von ca. 64 kg!
Verwenden Sie geeignete Hilfsmittel oder ziehen Sie wei-
tere geeignete Personen hinzu.
Der Portal-Lift ist bei erneutem Transport ausreichend zu
sichern, so dass eine Gefährung ausgeschlossen ist.
Aufnahme Portalwanne montieren
Damit der Portal-Lift das Portal aufnehmen kann, muss
die Aufnahme Portalwanne (2) am Hubmast-Schlitten (1)
des Portal-Lifts montiert werden.
► Montieren Sie mit den 4 Befestigungsschrauben (3)
die Aufnahme Portalwanne (2) an den Hubmast-
Schlitten (1) des Portal-Lifts.
VORSICHT!
Sicherheitshinweis
Montieren Sie alle 8 Schrauben mit den zugehörigen Bei-
lagscheiben und ziehen Sie diese mit 18 Nm fest.
Montage des Portals
Vorbereitungen am Portal Portal auspacken
34 Gantry Modularity Portalmodularität
3.3.2 Portal auspacken
Transportkiste
Das Portal ist in einer Transportkiste verpackt. Bringen
Sie die Transportkiste in die Nähe der SIPLACE SX-Ma-
schine an der die Montage stattfinden soll. Das Portal
darf nicht über weitere Strecken mit dem Portal-Lift trans-
portiert werden.
► Öffnen Sie die Drehverschlüsse (3) am Oberteil (1)
und am Vorderteil (2) der Transportkiste.
► Entfernen Sie die beiden Holzteile (1) und (2).
HINWEIS!
Das Portal ist in der Transportkiste zusätzlich mit 4
Schrauben befestigt.
VORSICHT!
Wanne
Beim Zurücklegen der Wanne muss diese wieder festge-
schraubt werden.
Portal-Lift in Position bringen
► Fahren Sie den Transport-Lift (1) vorsichtig an das
Portal.
VORSICHT!
Portal beim Transport mit Portal-Lift nicht beschädigen .
Stoßen Sie mit der Aufnahme-Portalwanne (3) nicht an
das Portal oder der Verriegelung an.
Achten Sie drauf, dass die Aufnahme-Portalwanne (3)
über der Verriegelung (4) der Portalwanne steht.
► Entfernen Sie die Schaumstoffabdeckung (2).
Montage des Portals
Portalwanne verriegeln und transportieren Vorbereitungen am Portal
Gantry Modularity Portalmodularität 35
3.3.3 Portalwanne verriegeln und transportieren
Portal-Lift an das Portal fahren
Portalwanne verriegeln

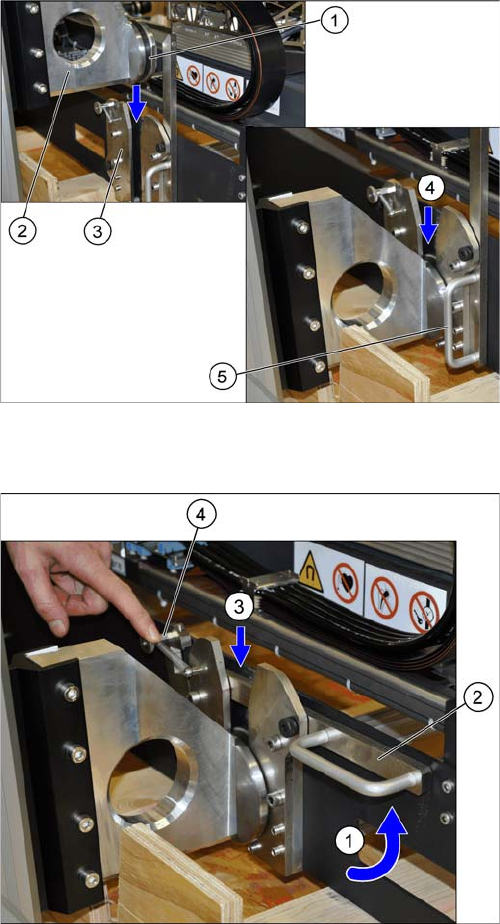

► Fahren Sie die Aufnahme-Portalwanne (2) des Por-
tal-Lifts über die Verriegelung (3) der Portalwanne.
Die Nut (1) muss in die beiden Platten (3) der Verrieg-
lung einfahren können.
► Senken Sie den Portal-Lift so ab, dass die Aufnahme-
Portalwanne in die Verrieglung gleitet (4).
► Fahren Sie den Lift nur soweit ab, dass der Verriege-
lungshebel (5) geschlossen werden kann.
► Drücken Sie die Verriegelung (4) nach hinten und zie-
hen (1) Sie den Griff (2) der Verriegelung nach oben.
⇨ Der Hebel (3) rastet ein. Die Feder an der Verriege-
lung (4) sichert den Verrieglungsmechanismus.
