Montage des Portals
Vorbereitungen an der Maschine Lange Endlagenpuffer entfernen
28 Gantry Modularity Portalmodularität
3.2 Vorbereitungen an der Maschine
Übersicht
3.2.1 Lange Endlagenpuffer entfernen
Die langen Endlagenpuffer müssen bei SIPLACE SX1-Maschinen mit einem Portal eingebaut sein. Bei
SIPLACE SX2-Maschinen mit zwei Portalen müssen diese ausgebaut und durch kurze Endlagenpuffer
ersetzt werden.

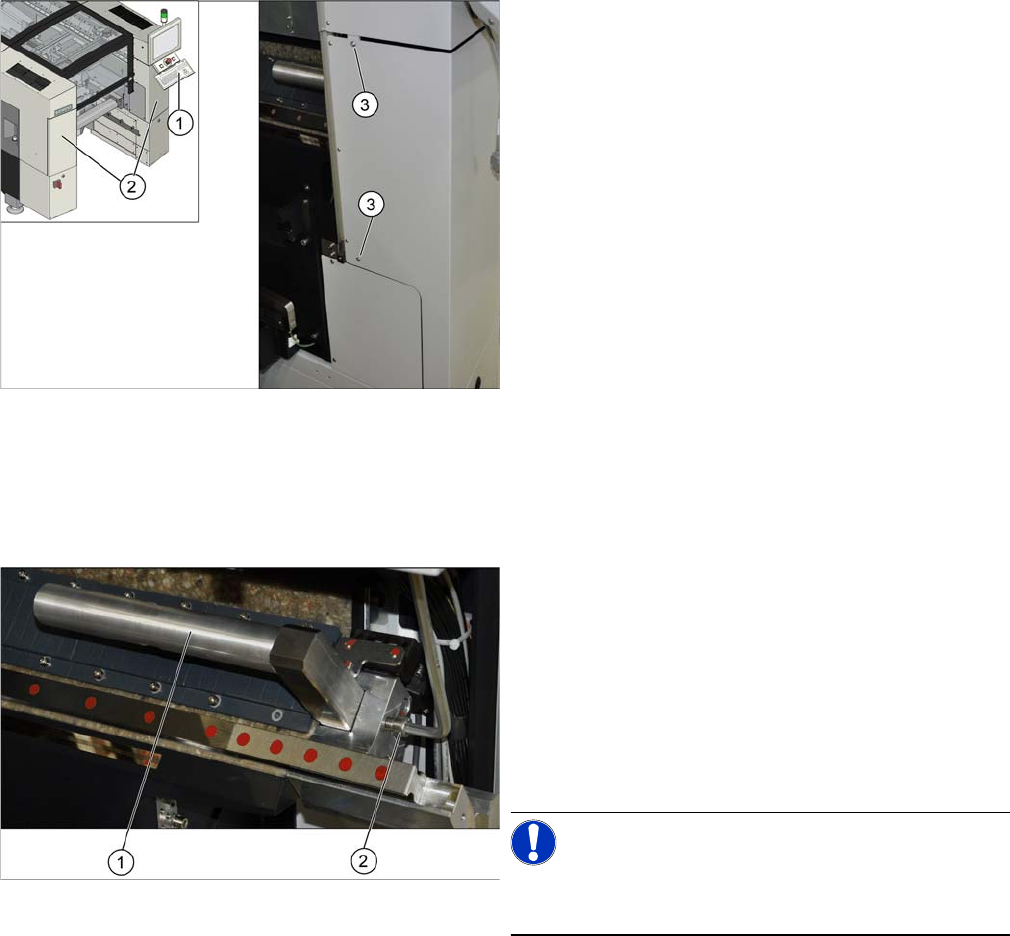

► Öffnen Sie die Schutzhaube und fahren Sie den BE-
Wagen aus der Maschine.
► Entfernen Sie die Tastatur (1).
► Lösen Sie die beiden Befestigungsschrauben (3) an
den seitlichen Abdeckungen (2) rechts und links.
► Klappen Sie die beiden Abdeckungen (2) auf.
Entfernen Sie die beiden langen Endlagenpuffer. Nach
dem Einbau des zweiten Portals müssen Sie anstelle der
langen Endlagenpuffer die beiden kurzen Endlagenpuffer
montieren.
► Lösen Sie die Befestigungsschraube (2) am langen
Endlagenpuffer (1).
► Entfernen Sie beide Endlagenpuffer auf der rechten
und linken Seite.
HINWEIS!
Bewahren Sie die beiden langen Endlagenpuffer für ei-
nen späteren Wiedereinbau im Prepared-Koffer auf.
Montage des Portals
Kabelschlepp vorbereiten Vorbereitungen an der Maschine
Gantry Modularity Portalmodularität 29
3.2.2 Kabelschlepp vorbereiten
Übersicht

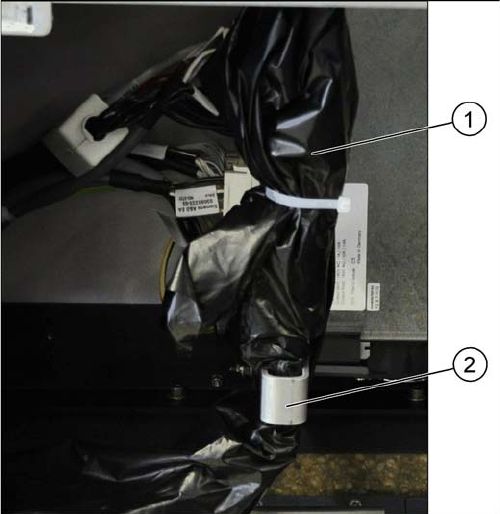

Der Kabelschlepp (1) ist in einer schwarzen Kunststofffo-
lie verpackt und an einer Halterung fixiert (2).
Montage des Portals
Vorbereitungen an der Maschine Kabelschlepp vorbereiten
30 Gantry Modularity Portalmodularität
Kabelschlepp lösen
► Lösen Sie die Fixierschraube (1) an der Halterung
(2).
► Nehmen Sie den Kabelschlepp (3) vorsichtig aus der
Halterung.
VORSICHT!
Vorsichtiger Umgang mit dem Kabelschlepp!
Achten Sie darauf, dass Sie weder die Folie noch den Ka-
belschlepp beschädigen.
► Legen Sie die Halterung und die Fixierschraube zur
späteren Wiederverwendung in den „Prepared
Koffer“.
► Nehmen Sie den Kabelschlepp (1) und legen diesen
vorsichtig nach vorne in die Maschine.
