Montage des Portals Abschließende Arbeiten Kalibrierung durchführen 50 Gantry Modularity Portalmodularität 3.6.6.1 Beschreibung und Anschlüsse an der GCU GCU - Vorderseite GCU - Rückseite
Montage des Portals
Kalibrierung durchführen Abschließende Arbeiten
Gantry Modularity Portalmodularität 49

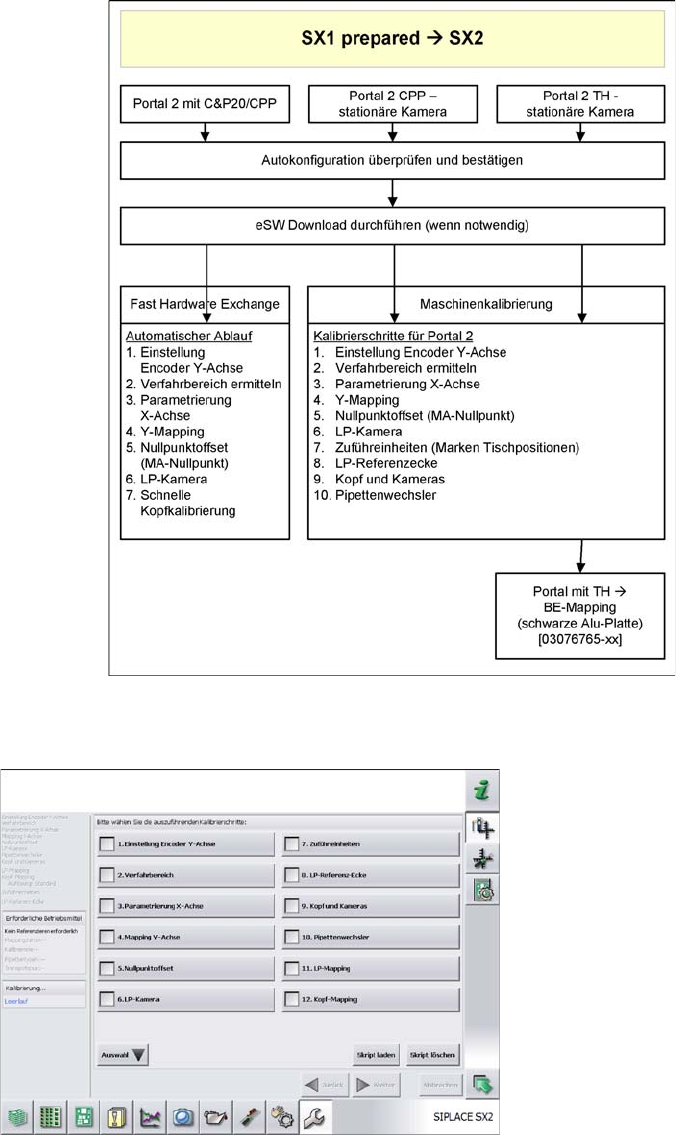

Kalibrierung
► SR 704.xx
► User => Service
► Machine Service => Machine Configuration
► Confirm and Change Configuration => bestätigen
Montage des Portals
Abschließende Arbeiten Kalibrierung durchführen
50 Gantry Modularity Portalmodularität

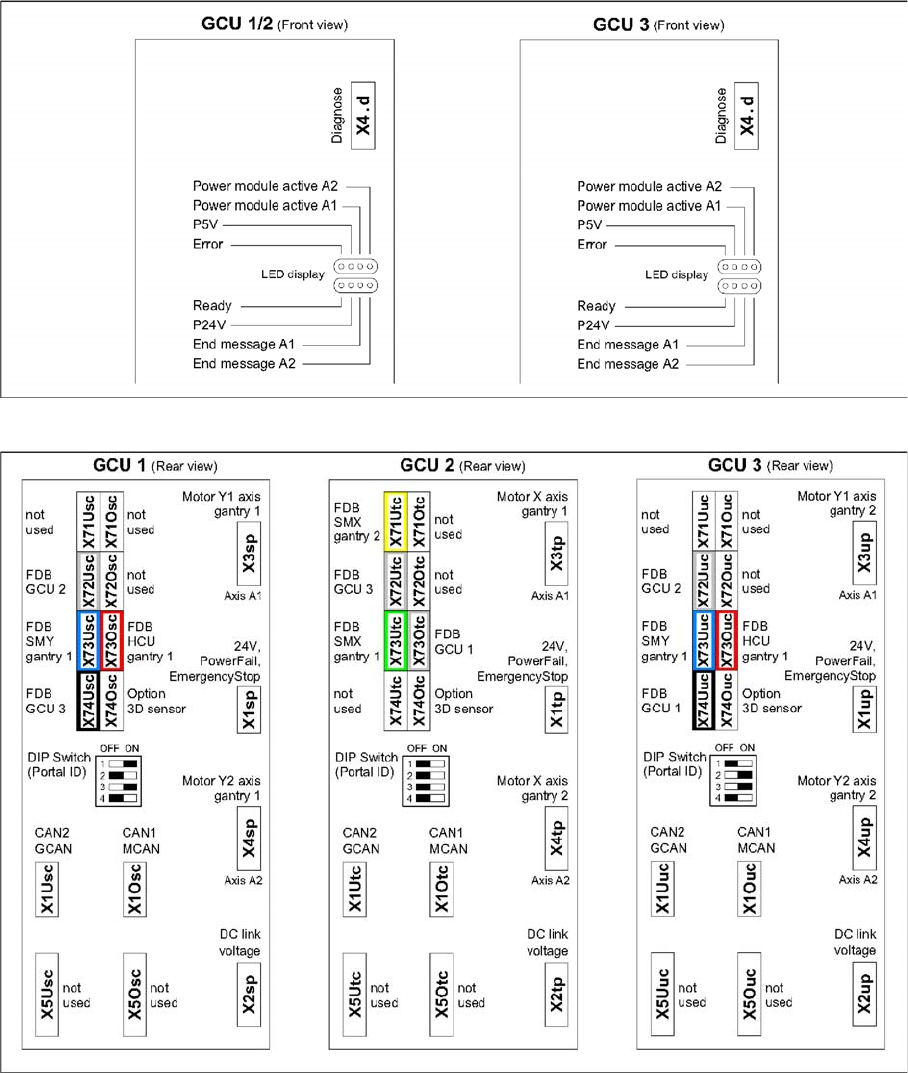

3.6.6.1 Beschreibung und Anschlüsse an der GCU
GCU - Vorderseite
GCU - Rückseite
Montage des Portals
Kalibrierung durchführen Abschließende Arbeiten
Gantry Modularity Portalmodularität 51
3.6.6.2 Firmware-Download
► Wählen Sie den Button Maschine aktualisieren... um die gesamte Maschine zu überprüfen und für
mehrere Subsysteme einen eSW-Download durchzuführen.
► Wählen Sie den Button Subsystem aktualisieren... um speziell ein Subsystem auszuwählen und zu
überprüfen, um einen eSW-Download durchzuführen.
► Wählen Sie den ButtonVersionsinformationen... um alle Versionen der Subsysteme, Bios Applikati-
on 1/2 anzuzeigen.

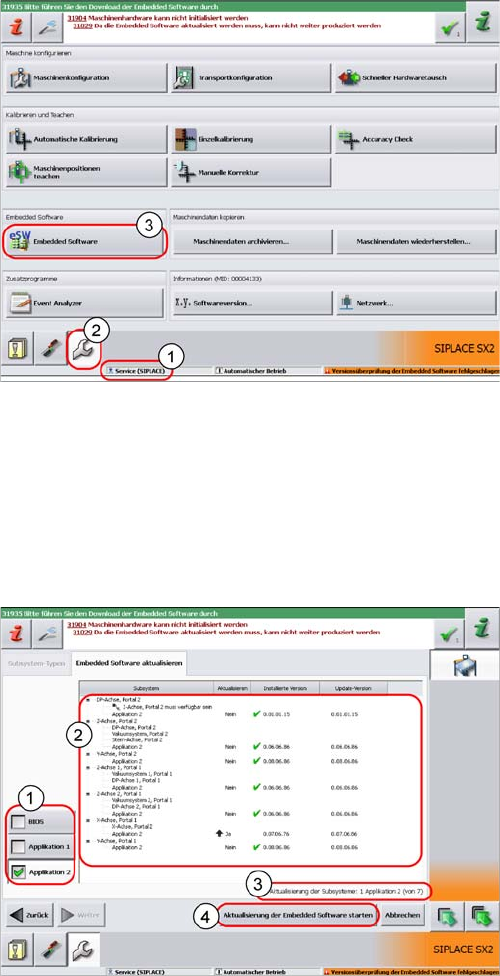

► Die Funktion Firmware Download kann mit den
Bedienerleveln (1) Machine-Service oder SIPLACE-
Service ausgeführt werden.
► Wechseln Sie ins Service-Menü (2).
► Wählen Sie den Button Embedded Software (3).
1. Auswahl-Button, BIOS Applikation1/2
2. Zeigt den Status der einzelnen Subsysteme.
3. Update Information, wie viele Subsysteme noch ge-
downloadet werden müssen.
4. Startet den Download.
