Montage des Portals
Einbau des Portals Transportsicherungen und Kippsicherung
38 Gantry Modularity Portalmodularität
3.4 Einbau des Portals

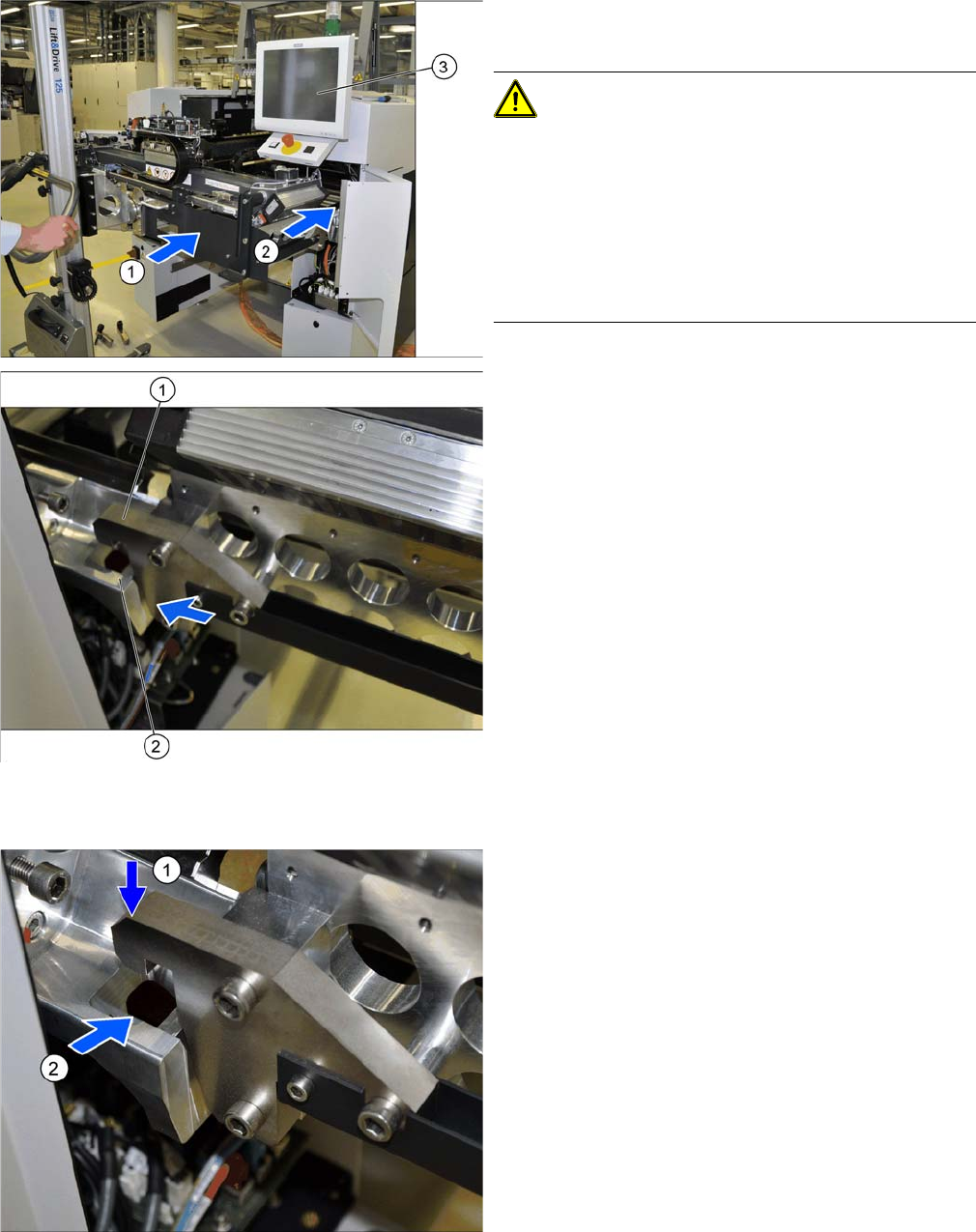

Portalwanne in die Maschine einhängen
► (1) Fahren Sie das Portal mit dem Portal-Lift vor den
Stellplatz der Maschine.
VORSICHT!
Portal vorsichtig verfahren
Achten Sie darauf, dass Sie den Monitor (3) nicht
beschädigen.
Achten Sie darauf, dass Sie mit dem Portal nirgends
anstoßen und nicht zu weit in die Maschine fahren (2).
Kontrollieren Sie dabei immer die rechte und die linke
Seite.
1. Andockhaken an der Portalwanne
2. Andockvorrichtung an den Linearführungen der Ma-
schine
► Fahren Sie das Portal soweit nach vorne, dass die
Andockhaken (1) der Portalwanne vor der Andock-
vorrichtung (2) an der Maschine stehen.
► Kontrollieren Sie dabei die rechte und die linke Seite.
► Heben Sie das Portal soweit an, dass die Andockha-
ken (1) der Portalwanne über der Andockvorrichtung
(2) an der Maschine stehen.
► Senken Sie das Portal vorsichtig ab, so dass die bei-
den Andockhaken (1) sicher in die Öffnungen der An-
dockvorrichtung (2) einfahren.
► Kontrollieren Sie dabei immer die rechte und die linke
Seite.
Montage des Portals
Transportsicherungen und Kippsicherung Einbau des Portals
Gantry Modularity Portalmodularität 39

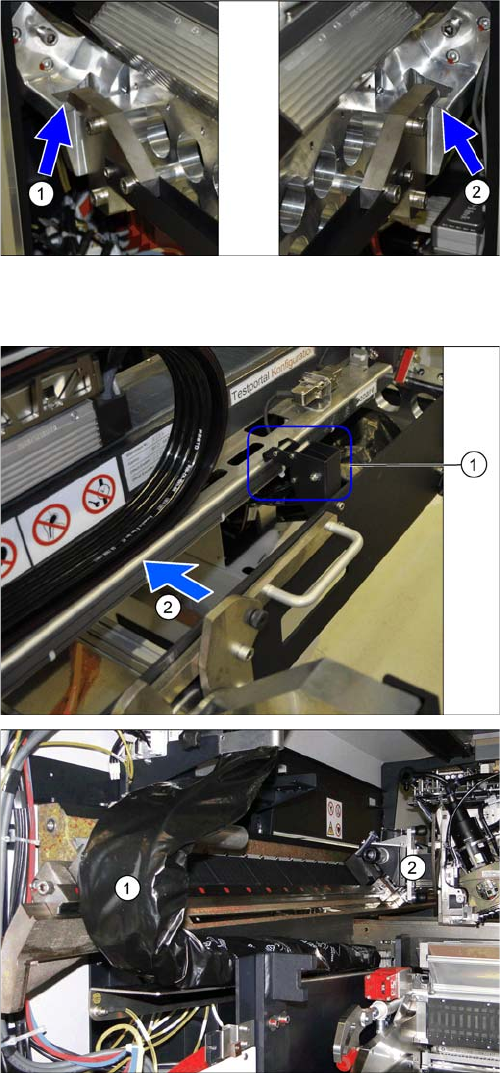

Kippsicherung entfernen und das Portal einschieben
Die Andockhaken auf der linken (1) und rechten (2) Seite
sind eingehängt.
Die Portalwanne mit dem Portal ist nun sicher auf der Ma-
schine fixiert.
► Öffnen Sie die Kippsicherung (1).
► Schieben Sie das Portal (2) so in die die Maschine hi-
nein, dass beide Seiten des Portals auf beiden
Linearführungen aufliegen.
► Fahren Sie den Portal-Lift mit der Portalwanne aus
dem Stellplatz heraus.
► Schieben Sie das Portal (2) soweit in die Maschine
hinein, dass Sie den Kabelschlepp (1) unten durch
das Portal ziehen können.
Montage des Portals
Einbau des Portals Kurze Endlagenpuffer montieren
40 Gantry Modularity Portalmodularität
3.4.1 Kurze Endlagenpuffer montieren
Die kurzen Endlagenpuffer müssen bei SIPLACE SX Maschinen mit zwei Portalen eingebaut sein. Bei
SIPLACE SX Maschinen mit einem Portal am Stellplatz 1 müssen diese ausgebaut und durch lange
Endlagenpuffer ersetzt werden.

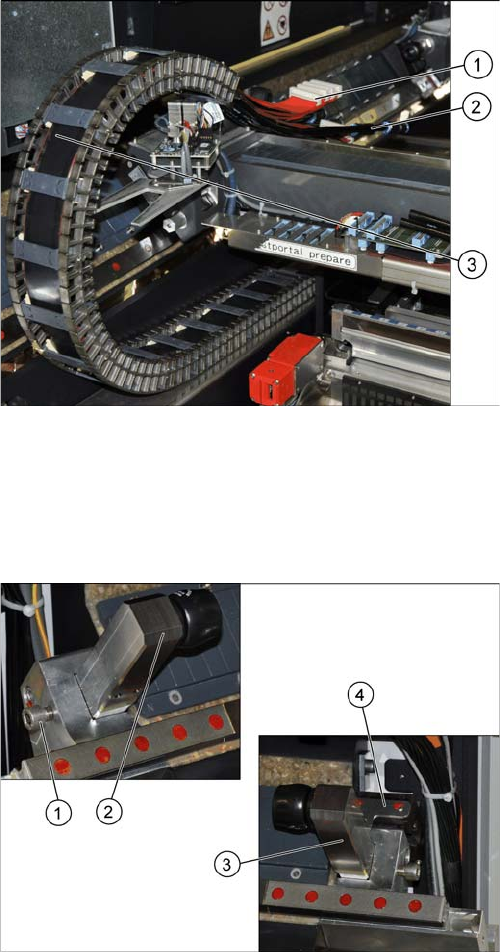

► Legen Sie die Flachbandkabel (1) und die pneumati-
schen Anschlüsse (2) vorsichtig über das Portal.
► Entfernen Sie die schwarze Kunststofffolie. Ein Ka-
belbinder sichert die schwarze Kunststofffolie am
Kabelschlepp (1).
► Montieren Sie den Endlagenpuffer (2) auf der linken
Seite.
► Montieren Sie den Endlagenpuffer (3) auf der rechten
Seite. Der Sicherheitsschalter (4) für die
Pufferüberwachung muss in den dafür vorgesehenen
Schmersalschalter einrasten.
► Ziehen Sie die Befestigungsschrauben (1) für beide
Puffer fest.
