Kurzbeschreibung
Zusätzliche Arbeiten Lieferumfang
Gantry Modularity Portalmodularität 23
2.2 Lieferumfang
▪ Portalwanne [00519814-xx].
▪ Portal-Lift [00519813-xx]
Für SIPLACE SX1 (SX+ Prepared) stehen Ihnen folgende Portal-Kopf-Kombinationen, sowie Optionen
zur Verfügung:
Optionen bei einem Portal mit C&P20-Kopf (SpeedStar) Art.-Nr.
1 x Pipettenwechsler C&P20 SX1/2 (Position 1 oder 2) – erste Reihe 00519715-xx
1 x Pipettenwechsler C&P20 SX1/2 (Position 3 oder 4) – zweite Reihe 00519843-xx
1 x Abfrage BE-Abwurfbehälter 00519848-xx
Optionen bei einem Portal mit CPP-Kopf (MultiStar) Art.-Nr.
1 x Pipettenwechsler CPP SX-Serie (Position 1 oder 2) – erste Reihe 00519841-xx
1 x Pipettenwechsler CPP SX-Serie (Position 3 oder 4) – zweite Reihe 00519842-xx
1x Abfrage BE-Abwurfbehälter 00519848-xx
Stationäre Kameras (optional):
IC-Kamera, Typ 33 00519902-xx
FC-Kamera, Typ 25 00519918-xx
Optionen bei einem Portal mit TwinHead Art.-Nr.
1x Abwurfbehälter Sensoren 00519848-xx
Stationäre Kamera:
FC-Kamera, Typ 25 (optional) 00519918-xx
HINWEIS
Stücklisten der regulären Optionen
Die Stücklisten der regulären Optionen finden Sie in den jeweiligen Montageanleitungen.
► Siehe auch "3.6.5 Montage der Pipettenwechsler und die Optionen" [ ➙ 47].
HINWEIS
Lieferzustand „Prepared“ für Portalmodularität
Mit dem Prepared Kit [00519810-xx] kann Ihre Maschine entsprechend nachgerüstet werden.
Kontaktieren Sie dazu ihren zuständigen SIPLACE-Service.
Kurzbeschreibung
Lieferumfang C&P20A-Kopf
24 Gantry Modularity Portalmodularität
2.2.1 C&P20A-Kopf
2.2.2 TwinHead P&P
2.2.3 CPP-Kopf
2.2.4 Portal
2.2.5 Aufnahme Portalwanne für SX1/SX2 [03012160-xx]
Bezeichnung Art.-Nr.
Bestückkopf C&P20A für CoD 00168605-xx
Bestückkopf C&P20A 03062095-xx
Aufrüstsatz C&P20 / B-Serie 03065866-xx
BE-Abwurfbehälter bis 6x6 für P001 03062378-xx
Bezeichnung Art.-Nr.
TwinHead P&P für CoD 00168606-xx
TwinHead P&P/THK 03033629-xx
Basissatz TwinHead, SX1/2 03079380-xx
Pipettenwechsler kpl. / TH / B-Serie 03062452-xx
Pipettensatz TwinHead 03019633-xx
Aufrüstsatz stationäre Kamera Typ 33, SX1/2 03078931-xx
Bezeichnung Art.-Nr.
Bestückkopf CPP für CoD 00168607-xx
Bestückkopf CPP / ohne Kamera 03053528-xx
Aufrüstsatz CPP / SX1/2 03065864-xx
BE-Abwurfbehälter bis 6x6 für P001 03062378-xx
Behälter links 03063238-xx
Bezeichnung Art.-Nr.
GR Portal/P001 für CoD 00168608-xx
GR Portal/P0018 03062383-xx
Portalwanne SX1/2 03064450-xx
Transportkiste für Portalsystem SX 03079586-xx
Menge Bezeichnung Art.-Nr.
1 Halter 03068900-xx
2 Anker 03068901-xx
1 Distanzplatte 03016437-xx
2 DIN 6912-M8 x 40-A2-70 03046168-xx
8 DIN 125-A 8,4-140HV-A2 03045649-xx
8 DIN912-M8 x 20-A2-70 03045111-xx
Kurzbeschreibung
Aufnahme Portalwanne für SX1/SX2 [03012160-xx] Benötigte Werkzeuge und Hilfsmittel
Gantry Modularity Portalmodularität 25
2.3 Benötigte Werkzeuge und Hilfsmittel
▪ Portal-Lift [00519813-xx]
▪ Drehmomentschlüssel (2 – 25 Nm) [00376625-xx]
▪ Loctite 241 [02101037-xx]
▪ Prepared-Koffer (Kunststoffkoffer mit Schaumstoffeinsatz) mit folgendem Inhalt:
VORSICHT
TÜV
Der Portallift muss in einem 2-jährigen Intervall vom TÜV geprüft werden.

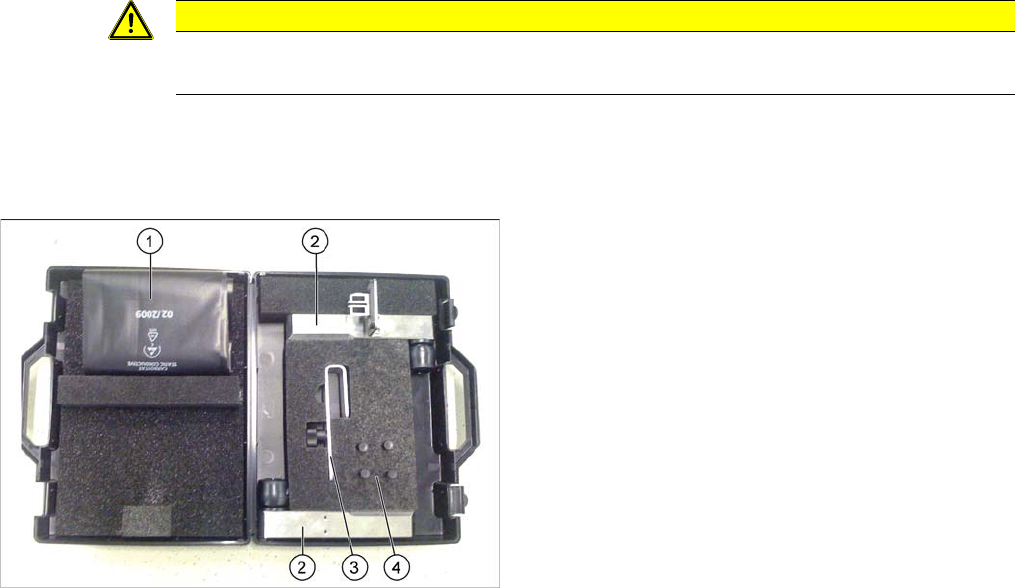

Prepared-Koffer
Je nach Maschinentyp ist der Koffer unterschiedlich kon-
figuriert.
1. Kabelschlepp-Schutzfolie
2. Pufferanschlag (2x)
3. Kabelschlepp-Halterung
4. Pneumatikschlauch-Stopfen (4x)
