Montage des Portals
Kabelschlepp anschließen Kurze Endlagenpuffer montieren
42 Gantry Modularity Portalmodularität

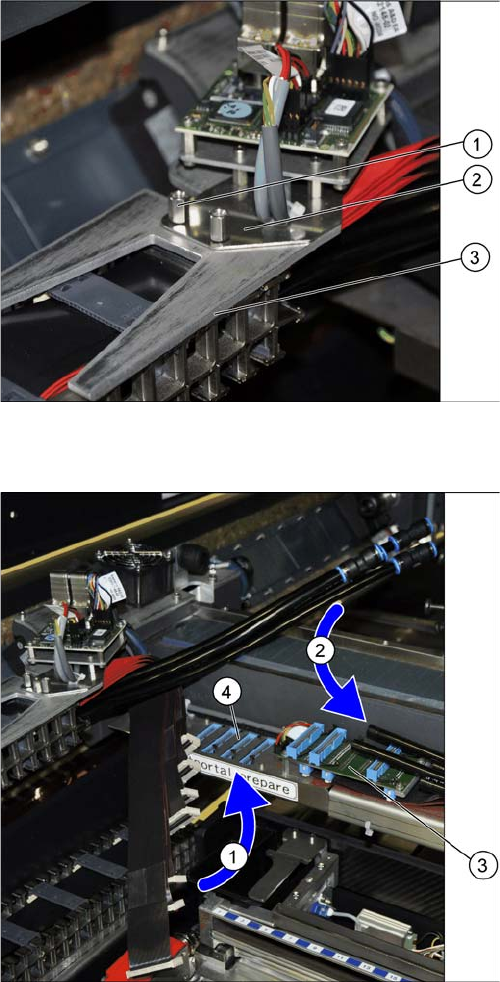

Kabelschlepp-Halterung - Übersicht
Elektrische und pneumatische Verbindungen herstellen
1. Zwei Sechskant-Abstandsbolzen M4 x 10mm.
2. Halterung Portalplatine
3. Halterung Kabelschlepp
► Lösen Sie dazu die beiden Sechskant-Abstandsbol-
zen M4 x 10mm an der Kabelschlepp-Halterung.
► Halten Sie die Kabelschlepp-Halterung von unten an
die Halterung der Portalplatine.
► Schrauben Sie die beiden Sechskant-Abstandsbol-
zen von oben in die Kabelschlepp-Halterung.
► Sichern Sie die beiden Sechskant-Abstandsbolzen
mit Loctite 241.
► Schließen Sie zuerst die 7 Flachbandkabel (1) an die
Platinen Portalinterface X- Achse (3) und Portalinter-
face Y-Achse (4) an. Die Reihenfolge ergibt sich aus
den verschiedenen Kabellängen. Beginnen Sie von
hinten nach vorne.
► Entfernen Sie die Blindverschlüsse von den Kupplun-
gen der Pneumatik-Schläuche.
► Verbinden Sie die vier pneumatischen Anschlüsse
des Kabelschlepps mit den Anschlüssen des Portals
(2). Die Reihenfolge ergibt sich aus den verschiede-
nen Schlauchlängen.
Montage des Portals
Kurze Endlagenpuffer montieren Kabelschlepp anschließen
Gantry Modularity Portalmodularität 43

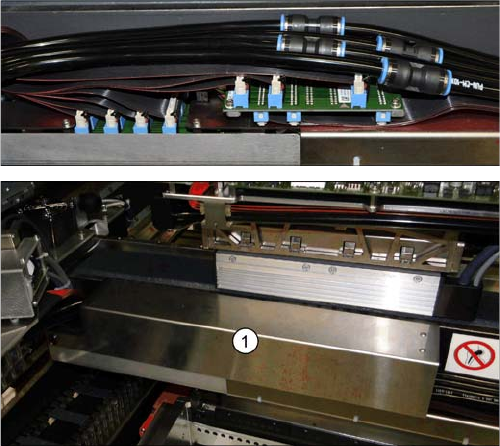

Anschlüsse hergestellt
Sie sehen die Anschlüsse in korrekter Anordnung und ex-
akter Verlegung.
► Montieren Sie die Abdeckung (1) über dem Portalin-
terface.
Montage des Portals
Abschließende Arbeiten Portalwanne verstauen und der Prepared-Koffer
44 Gantry Modularity Portalmodularität
3.6 Abschließende Arbeiten
3.6.1 Portalwanne verstauen und der Prepared-Koffer
Portalwanne in der Transportkiste verstauen
► Fahren Sie mit dem Portal-Lift die Portalwanne in die Transportkiste.
► Sichern Sie die Portalwanne mit den 4 Befestigungsschrauben in der Transportkiste.
► Entriegeln Sie die Portalwanne am Portal-Lift und fahren Sie den Portal-Lift zur Seite.
► Legen Sie die Schaumsstoff-Abdeckung des Bestückkopfes in die Transportkiste.
► Schließen Sie die vordere und obere Abdeckung der Transportkiste.

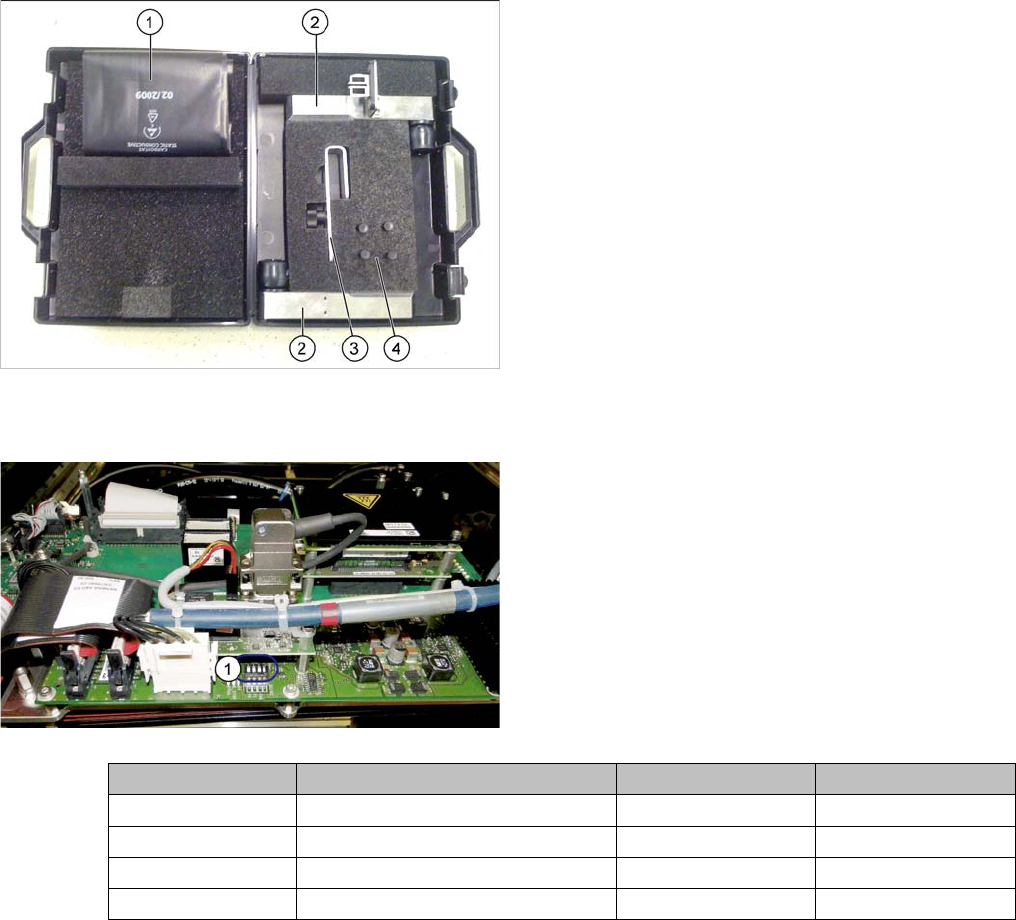

Montageteile in den "Prepared"-Koffer legen
3.6.2 Portalcodierung überprüfen
Sie haben folgende Teile ausgebaut die Sie für eine
spätere Demontage des Portals wieder benötigen. Ver-
wahren Sie diese Teile im Prepared-Koffer:
▪ Die langen Endlagenpuffer.
▪ Ein grüner Hebel zur Transportsicherung für das Por-
tal
▪ Zwei Transportsicherungen für den Bestückkopf
▪ Schwarze Kunststofffolie für den Kabelschlepp
▪ Kabelschlepp-Halterung mit Rändelschraube
► Kontrollieren Sie den DIP-Schalter (1) für die Portal-
codierung der Stellplätze auf dem Kopfinterface.
Schalter Bezeichnung Portal 1 Portal 2
1 DC/DC OFF OFF
2FANOFFOFF
3P1OFFON
4P0OFFOFF
