Montage des Portals Kalibrierung durchführen Abschließende Arbeiten Gantry Modularity Portalmodular ität 51 3.6.6.2 Firmware-Download ► Wählen Sie den Button Maschine aktualisieren... um die gesamte Maschine zu überprüfe…
Montage des Portals
Abschließende Arbeiten Kalibrierung durchführen
50 Gantry Modularity Portalmodularität
3.6.6.1 Beschreibung und Anschlüsse an der GCU
GCU - Vorderseite
GCU - Rückseite
Montage des Portals
Kalibrierung durchführen Abschließende Arbeiten
Gantry Modularity Portalmodularität 51
3.6.6.2 Firmware-Download
► Wählen Sie den Button Maschine aktualisieren... um die gesamte Maschine zu überprüfen und für
mehrere Subsysteme einen eSW-Download durchzuführen.
► Wählen Sie den Button Subsystem aktualisieren... um speziell ein Subsystem auszuwählen und zu
überprüfen, um einen eSW-Download durchzuführen.
► Wählen Sie den ButtonVersionsinformationen... um alle Versionen der Subsysteme, Bios Applikati-
on 1/2 anzuzeigen.
► Die Funktion Firmware Download kann mit den
Bedienerleveln (1) Machine-Service oder SIPLACE-
Service ausgeführt werden.
► Wechseln Sie ins Service-Menü (2).
► Wählen Sie den Button Embedded Software (3).
1. Auswahl-Button, BIOS Applikation1/2
2. Zeigt den Status der einzelnen Subsysteme.
3. Update Information, wie viele Subsysteme noch ge-
downloadet werden müssen.
4. Startet den Download.
Montage des Portals
Abschließende Arbeiten Änderungen in SIPLACE Pro
52 Gantry Modularity Portalmodularität
3.6.7 Änderungen in SIPLACE Pro
Station
Grundsätzlich wird im Stationseditor festgelegt um welchen Typ es sich bei einer SX-Maschine handelt.
In der Standard Stationskonfiguration wird zwischen Einfachportal (SX1) und Doppelportal (SX2) unter-
schieden.
Die hier eingetragene Konfiguration wird dann bei der Neuerstellung von Rüstungen automatisch
übernommen.
Nach einem Umbau muss hier eine entsprechende Anpassung erfolgen.

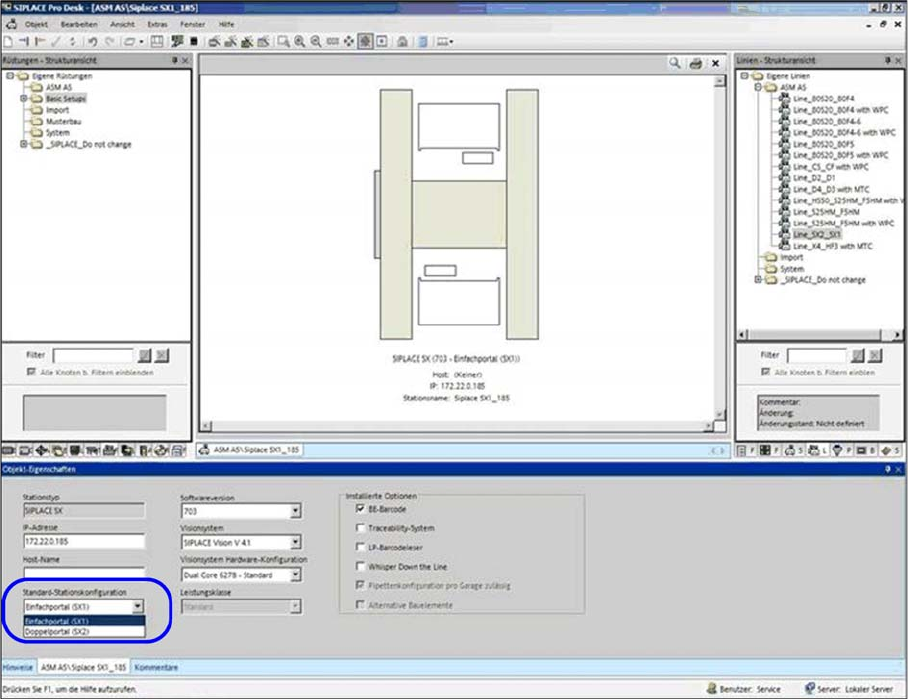

Einstellung Stationskonfiguration Einfachportal (SX1) oder Doppelportal (SX2)
