2. Job 编制器 PRG-NXTS-004S0 110 NXT 系列编程手册 ·使用跳过点位点的电路板跳过功能时，请按照在第 1 贴装区域内进行读取来配置跳过定位点。 ·在 Profiler 中使用电路板 ID 时，请按照在第 1 贴装区域内进行读取来配置电路板I D 顺序。 ·请按照在第 1 贴装区域内和在第 2 贴装区域内进行读取来配置参照定位点。注意 )虽然能够使用支撑销，但是第 1 贴装区域的支撑销和第 …

PRG-NXTS-004S0 2. Job 编制器

NXT 系列编程手册 109

11.Backup Pin 设定为 [Local] 时，分配 Backup Pin 使用哪一种元件。

a. 请选择在 [Local] 设定的 Backup Pin。

b. 从菜单栏的 [Edit] 选择 [Edit Part]-[Edit Part Info]。

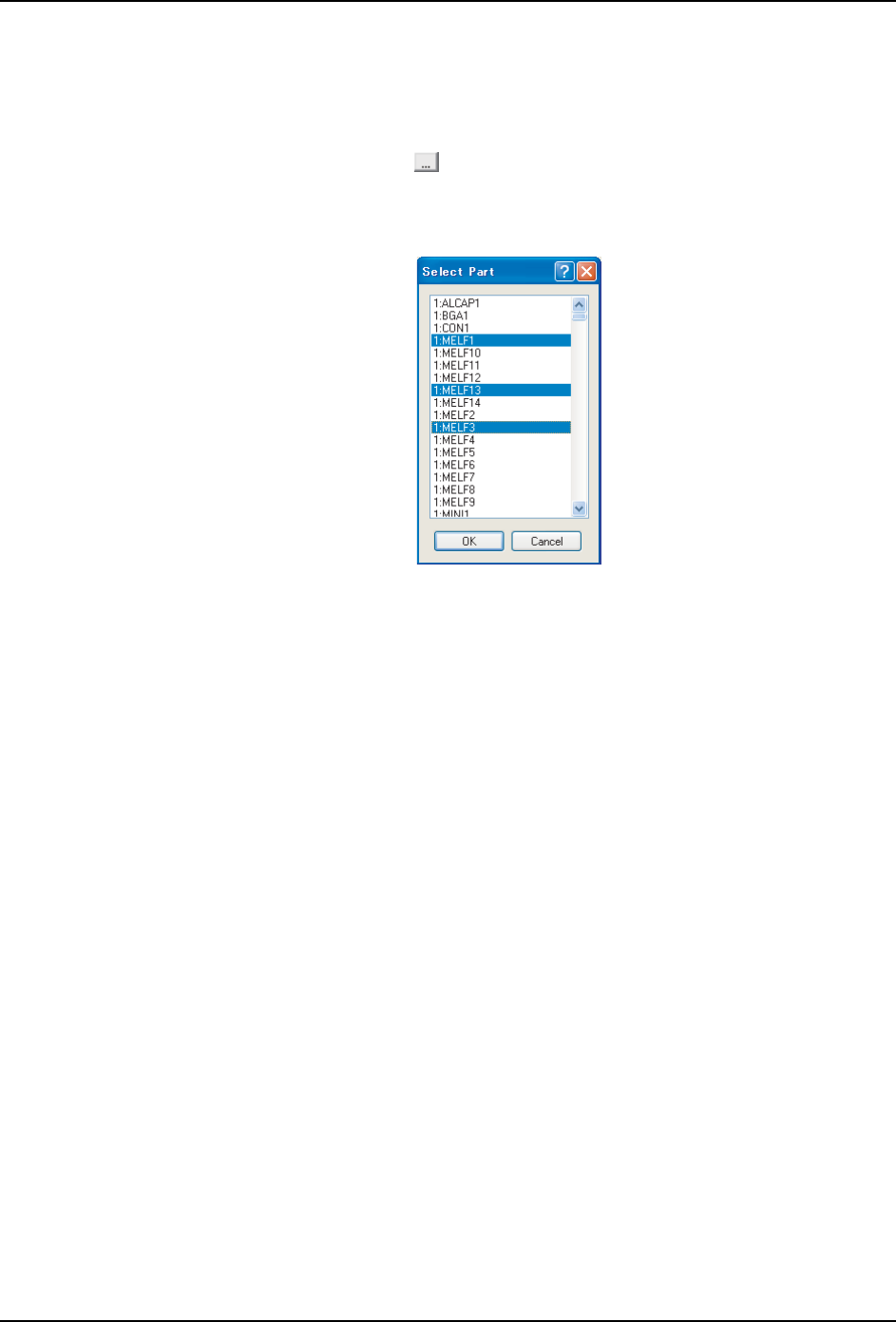

c. 点击 [Ref. List] 的右侧 [ ] 键，在 [Select Part] 选择使用该 Pin 贴装的元件，

按 [OK]。

备注 )可以选择显示列表内的多个元件。

12.请反复步骤 6. ～ 11.，设定对于 Panel 贴装面（正反面）要使用的全部的 Backup

Pin。

注意 )每条轨道最多可以设定 20 支支撑销。

2.5.20 创建大型电路板的 Job

备注 )只有 M6-2 扩展搬运轨模组才可以对应大型电路板（X 方向的长度超过 534mm 电路板）。

生产 X 方向超过 534mm 的电路板时，因为通过优化可以自动进行移位搬运的设定，所以，请

务必执行优化。

·移位搬运被设定在 Machine Configuration 的 [Modules] 标签页内的 [Panel

Stopping Position Offset 2] 中。

备注 )因为优化时被自动设定，所以不需要输入。

·贴装元件被设定在 [Insert Order] 内的 [Product Index] 中。

备注 )因为优化时被自动设定，所以不需要输入。

·由于将搬运轨道延长部分作为移位搬运进行生产，因此在电路板的传送方向上分

割贴装区域。

正向传送时：将电路板的左侧作为第 1 贴装区域，将右侧作为第 2 贴装区域。

逆向传送时：将电路板的右侧作为第 1 贴装区域，将左侧作为第 2 贴装区域。

移位搬运的生产

请注意以下的 Job 设定。

·通过电路板轮廓进行电路板停止位置补正时，请将电路板轮廓顺序配置在电路板

的左右两端。

30PRG-0015E

2. Job 编制器 PRG-NXTS-004S0

110 NXT 系列编程手册

·使用跳过点位点的电路板跳过功能时，请按照在第 1 贴装区域内进行读取来配置

跳过定位点。

·在 Profiler 中使用电路板 ID 时，请按照在第 1 贴装区域内进行读取来配置电路

板ID顺序。

·请按照在第 1 贴装区域内和在第 2 贴装区域内进行读取来配置参照定位点。

注意 )虽然能够使用支撑销，但是第 1 贴装区域的支撑销和第 2 贴装区域的支撑销不能对换，

因此，在配置时请注意在任一区域内不要与背面元件发生干涉。

PRG-NXTS-004S0 2. Job 编制器

NXT 系列编程手册 111

2.5.21 Package-on-Package 贴装

Package-on-Package 贴装是指，利用加压控制功能，在已贴装元件的上面重叠贴装其他元

件的功能。

G04(F) 工作头，H01 工作头和 H02 工作头能够对应此功能。

限制事项：

1. 如果要对下元件进行跳过指定，上元件也请进行跳过指定。如果没有进行上元件的跳过

指定，不贴装下元件而进行上元件的贴装。

2. 进行 Package-on-Package 贴装的上元件和下元件的组合，请指定在同一子电路板内。

不同的子电路板内的组合时，不能进行生产。

3. 下元件的高度使用元件数据的元件高度。使用 AVL 时，使用优先指定的元件号码的元件

高度。

4. 使用 AVL 时，实际进行 Package-on-Package 贴装的 2 个元件的合计值与 AVL 中优先指

定的元件号码的 2 个元件的合计值之差，如果是 2mm 以上时，属于规格外。

5. 在不同的机器中贴装下元件和上元件时，如果不能取得下元件高度，将先行贴装元件的

高度作为下元件的高度来使用。

备注 )不同的机器时，请在 Job 编制器中指定以下的设定。

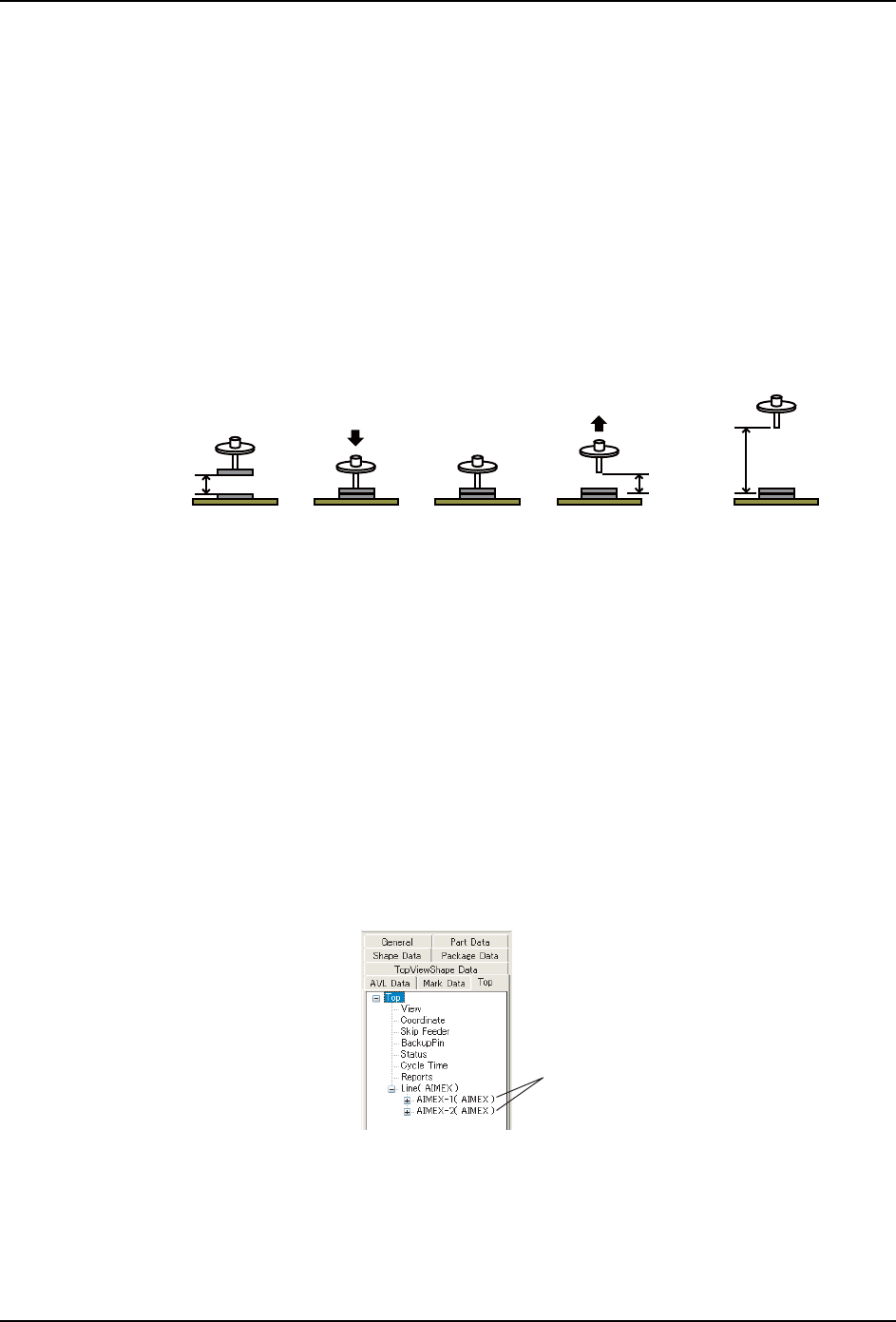

(1) 从加压控制开始高度 (H) 处，以指定速度下降吸嘴（Z 轴）。

(2) 以指定压力贴装元件。

(3) 只停留所指定的时间。

(4) 在到达加压控制结束高度（H）之前，以指定速度上升吸嘴（Z 轴）。之后，

按照通常速度上升。

01PRG-0035a

(4)(3)(2)(1)

ϡৠⱘᴎ఼

35*6
