PRG-NXTS-004S0 2. Job 编制器 NXT 系列 编程手册 131 显示 Line B alancer 的启 动画面。 备注 )单击 Windows 的 [ 开始 ] 按钮，选择 [ 所有程序 ] - [Fuji Flexa] - [Optimizer] - [Line Balancer] 也可以显示 Line Balancer 的启动画面。 从 Job 编制器的 [ 工具 ] 菜单中选择 [LineBalance r(…
2. Job 编制器 PRG-NXTS-004S0
130 NXT 系列 编程手册
2.6.2 Line Balancer
使用 Line Balancer，可以考虑机器之间的 Cycle Time 进行 Line Balance。
使用注意事项
使用 Line Balancer 的 Job 需要预先在 Job 编制器执行生产线平衡，以保证该 Job 不会发生
错误。
有关 Job 编制器的 “ 生产线平衡 ” 指令，请参照 [2.1 Job 编制器的 Line Balancer] 或者
《Fuji Flexa 用户手册》“Job 编制器 ” 章节中的 “ 生产线平衡 ” 的内容。
Line Balancer 的使用方法
1. 在导向器图标栏单击 [Optimizer] 标签页，单击 [Line Balancer] 图标。
05OTM-0003E
05OTM-0004E
PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 131

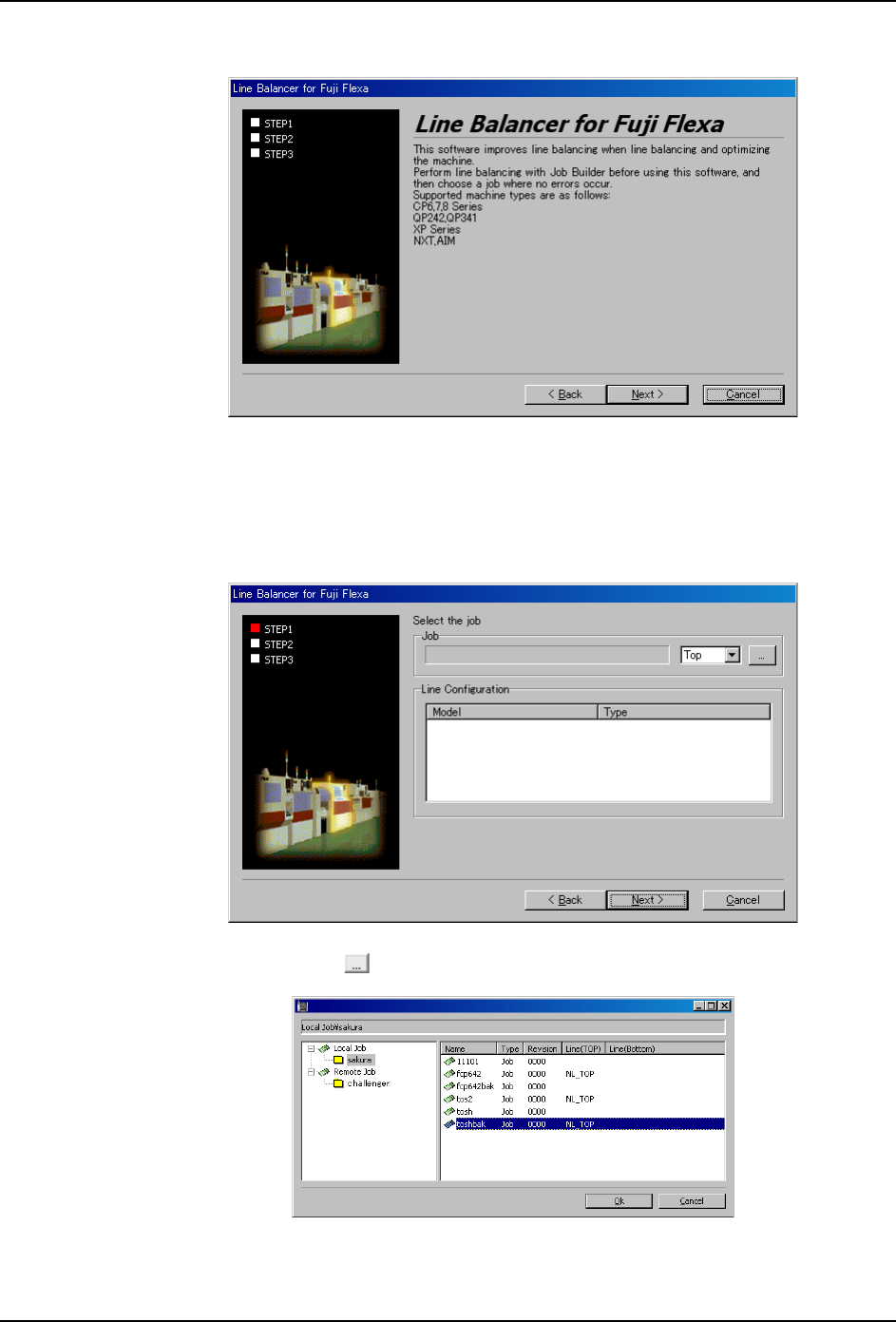

显示 Line Balancer 的启动画面。
备注 )单击 Windows 的 [ 开始 ] 按钮，选择 [ 所有程序 ] - [Fuji Flexa] - [Optimizer] -
[Line Balancer] 也可以显示 Line Balancer 的启动画面。
从 Job 编制器的 [ 工具 ] 菜单中选择 [LineBalancer(with Optimization)] 也可以显示
Line Balancer 的启动画面。
2. 在 Line Balancer 的启动画面中单击 [Next]，显示 STEP1 画面。
3. 单击 [Job] 组框内的 按钮。显示 Job 一览对话框。
05OTM-0003E
05OTM-0005E
05OTM-0006
2. Job 编制器 PRG-NXTS-004S0
132 NXT 系列 编程手册

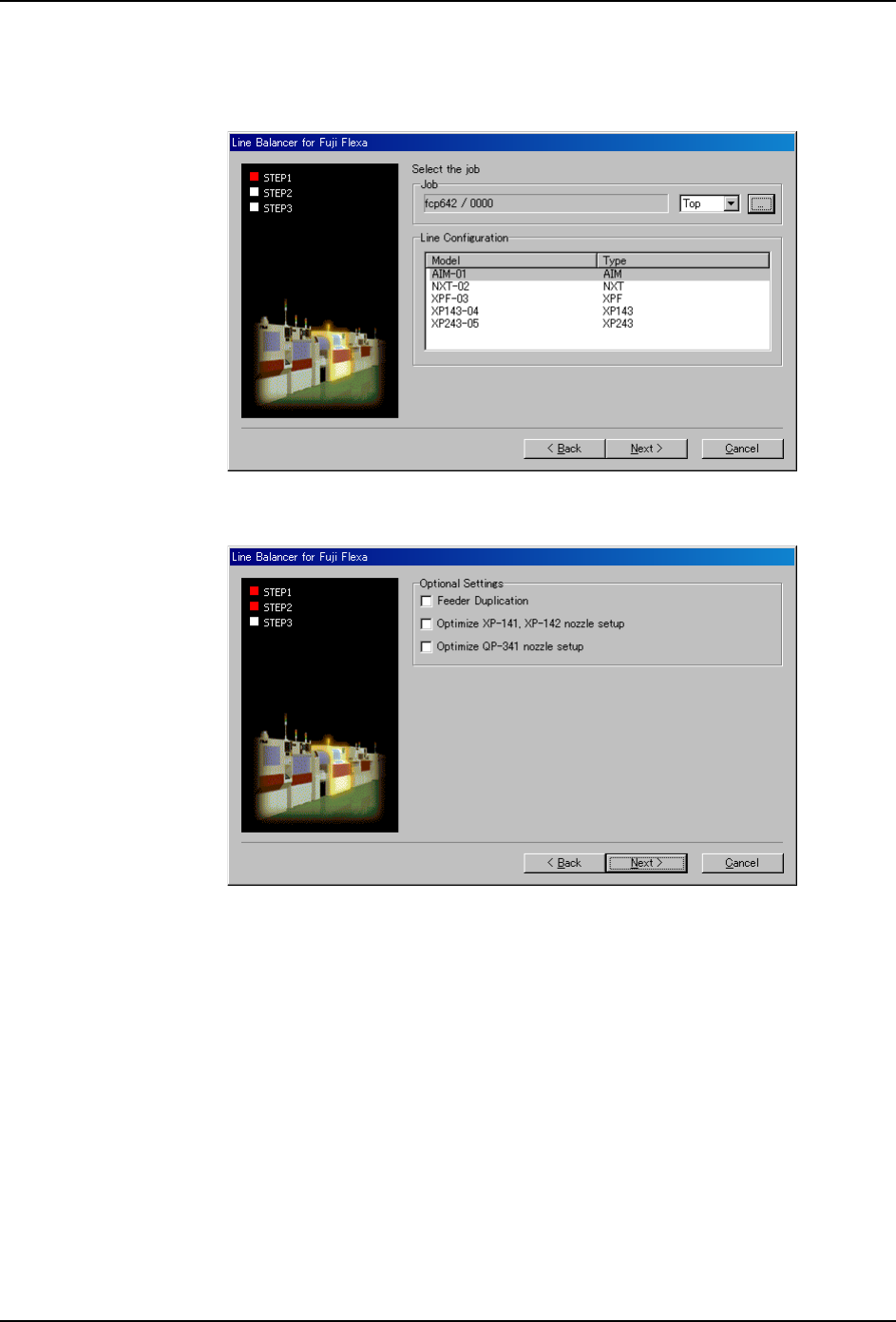

4. 在 Job 一览对话框中选择进行生产线、供料器配置的 Job 名，单击 [OK]。
Job 一览对话框关闭，所选择的 Job 显示在 [Job] 组框中，Job 的生产线配置显示在
[Line configuration] 组框中。
5. 单击 [Next], 显示 STEP2 画面。
6. 在 [Options settings] 组框中选择适当的选项。
05OTM-0007E
05OTM-0008E
