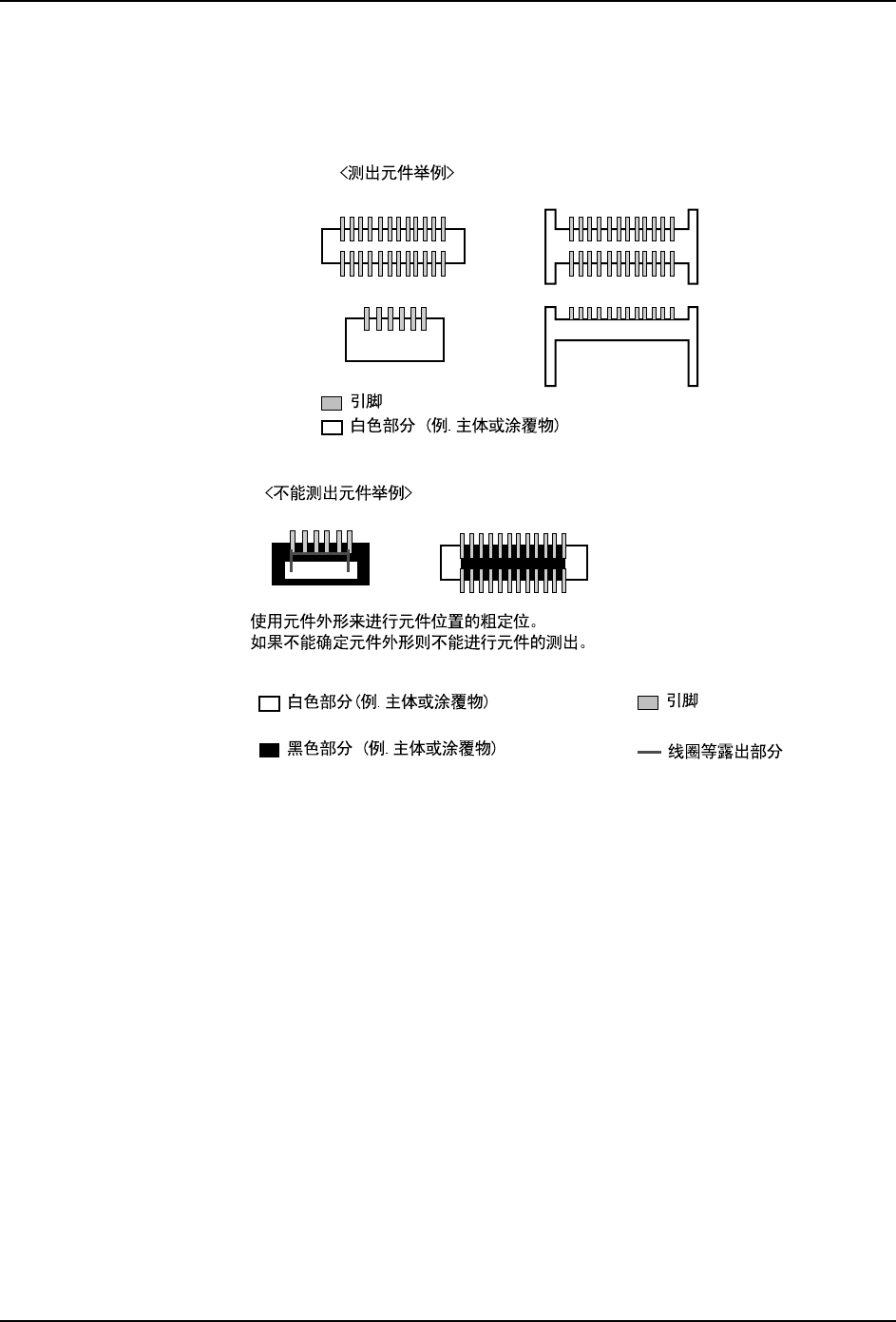

VT 153 (158) 白色主体接插件处理

必须在元件数据中输入元件主体尺寸和 Element Information。另外，对于不同宽度和长度

的引脚，定义不同的要素。VT153 时，元件基准点是主体中心，VT158 时，元件基准点是元

件中心。。

VT 160 (165) 白色主体接插件的主体检测处理

需要输入元件的主体尺寸和引脚或突起物的 Element Information。

为了省去引脚检查，请在 Result 中选择 Don't Inspect。

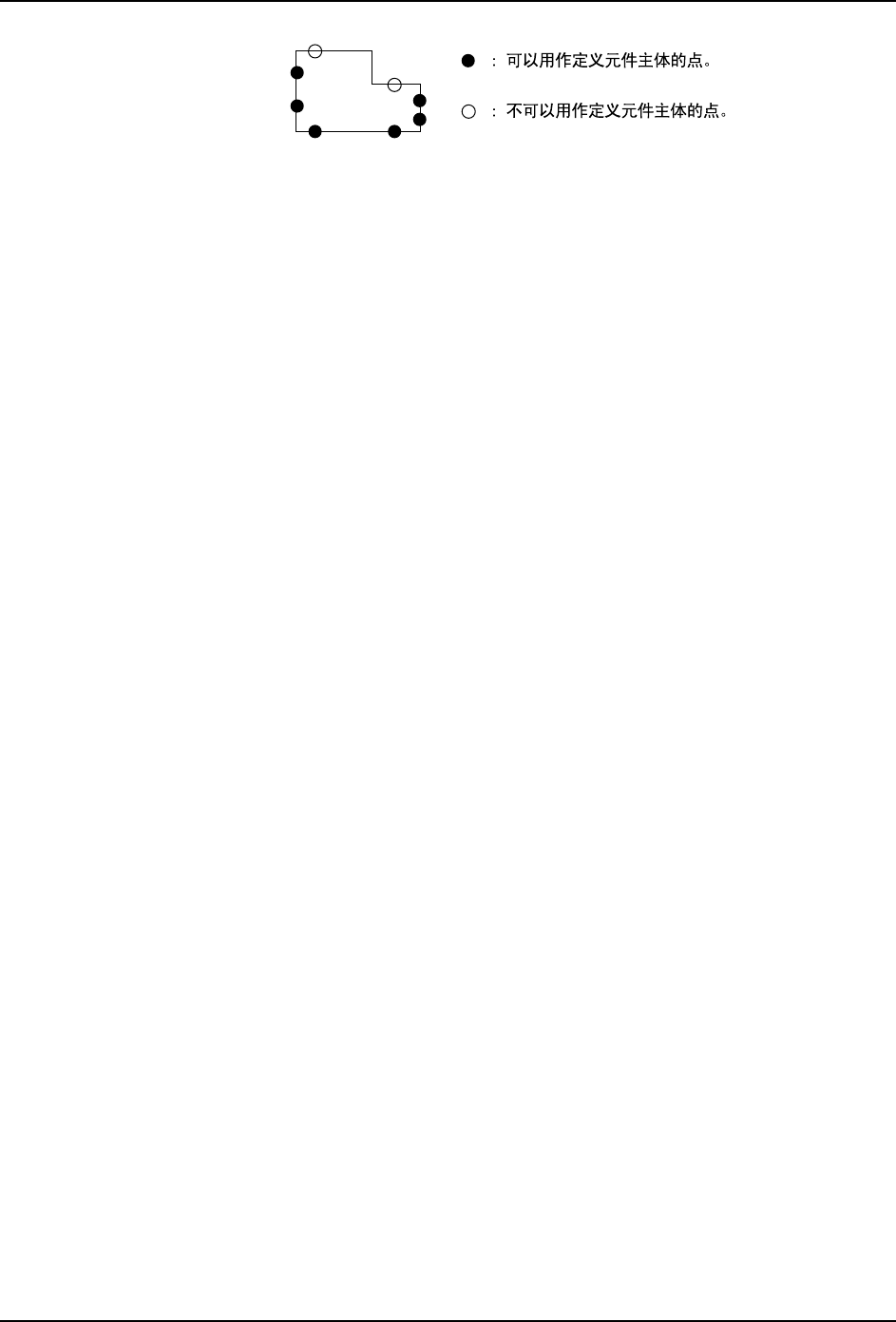

根据要素信息中指定的引脚数据和突起数据自动判断元件主体检测点位置。当不能自动判

断检测位置时，可在要素信息的每一边为检测点指定最多两个要素。要指定元件主体检测

点，请指定好边后在要素信息位置组的 [X] 和 [Y] 项目中输入坐标值，为其他所有

“detection” 要素项目输入 “0”。

VT160 时，元件基准点是元件主体中心，VT165 时，元件基准点是元件中心。

备注 )不管是否执行引脚检测都必须在要素信息中定义引脚。

备注 )当设定元件主体的检测选项时，需要进行设定，使得至少有 1 条检测出元件主体上 2

点的边和 2 条检测出元件主体上 1 点的边存在。如果检测点数量不够，则注册数据时将

会产生错误。

备注 )如果元件主体边缘不能清晰显示，则将导致错误或者降低贴装精度。

备注 )如果吸嘴突出元件边缘，则将不能正确执行处理。

备注 )如果从一边的指定检测点获取的直线不平行或不垂直于从另一边检测点获取的直线，

则将无法执行处理。

NXTPRG028Sa

NXTPRG044Sa

PRG-NXTS-004S0 3. 元件数据

NXT 系列编程手册 217

NXTPRG030S

3. 元件数据 PRG-NXTS-004S0

218 NXT 系列编程手册

VT 170 使用机械夹头时的元件有无检查处理

这个影像类型用于不能使用其他影像类型识别的元件。在外形数据中，将影像类型设定为

170，指定 [Lead Brightness] 设定，指定检查区，然后在要素信息中选择 P 类型。根据该

数据判定，如果已经吸取了元件，则将不根据影像对元件进行任何修正就进行贴装。机械化

地定位元件。

执行影像处理后将决定在要素数据中指定的平均灰度。该平均值与引脚亮度设定进行比较，

再根据 P 类型设定来判断是否存在元件。

如果 P 类型设定是 1 （暗）并且平均灰度高于引脚亮度设定，这说明存在元件。如果平均灰

度低于引脚亮度设定，这说明不存在元件。

如果 P 类型设定为 2 （亮）并且平均灰度低于引脚亮度设定，这说明存在元件。如果平均灰

度高于引脚亮度设定，这说明不存在元件。
