2. Job 编制器 PRG-NXTS-004S0
120 NXT 系列 编程手册

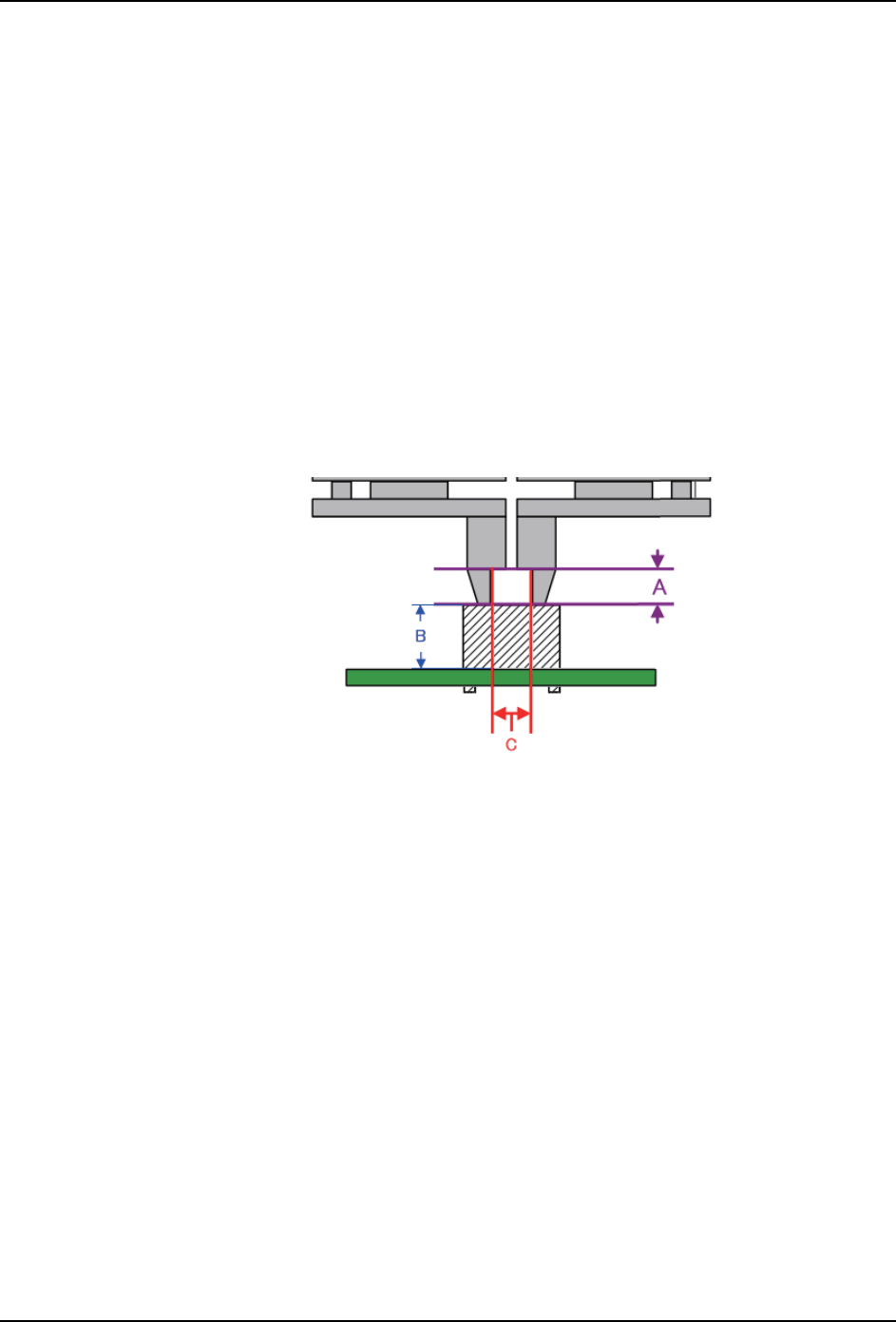

通过爪顶端压下时
通过爪的顶端实施压下时，请在外形数据中进行以下的设定。
-[Pick]
[Height]： 请输入 B 的数值 （元件高度）。
[Shape Process]-[Process]
-[Pick]
[Clamp Width]： 请输入 C 的数值 （元件尺寸 X 或 Y）。
备注 )输入 0 后，机械爪以元件主体尺寸宽度打开。
-[Place]
[OffsetZ]： 请输入 0。
※ 设定必须在 [Generic] 中进行。
[Shape Information]-[Body]
-[Pick]
[Height]： 请输入 B 的数值 （元件高度）。
[Shape Process]-[Process]
-[Pick]
[Clamp Width]： 请输入 C 的数值。
注意 )输入 0 后，爪就会按照元件主体的宽度打开，不能压下元件。请输入 0
以外的数值。
-[Place]
[OffsetZ]： 按照正数值输入 A 的数值 （爪长度）。
备注 )爪长度请在 [Nozzle Available] 的 [Clow Length] 中进行确认。
※ 设定必须在 [Generic] 中进行。
30PRG-0203
PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 121
设定元件压下用的元件数据
为了使用贴装元件压下功能，除了贴装元件，还需要另外创建压下用的元件数据。
1. 请新建压下用的 PartData，指定所创建的外形数据及封装数据。
备注 )想要使用复数的压下条件 （不同的吸嘴、不同的压力）时，请按照各压下条件创建数
据。
备注 )Part Data 中的下一个项目因为不使用压下动作所以请不要设定。

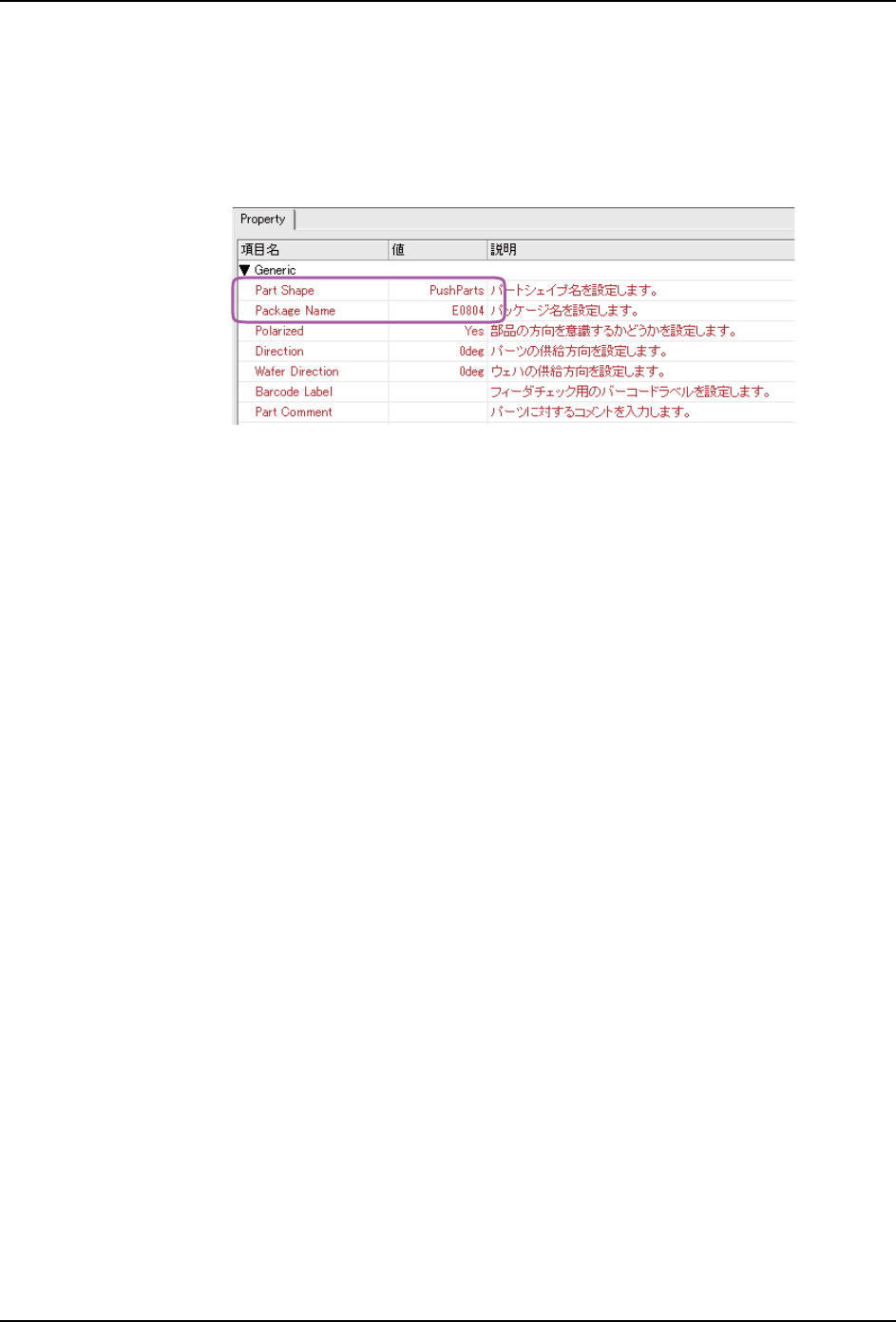

·[Upside-down Check]
-[Property]
-[Pats Shape] 请指定按照元件压下所创建的外形数据。
-[Package Name] 请指定封装数据。
在 [Package Name] 中虽然可以指定供料器或者料盘，但是，建议指定 8mm 供料器。
元件压下用的元件数据也需要在供料器安装中进行设定。因此，如果指定大型供料
器，占有料槽数就会增加，能够使用的料槽数减少。
30PRG-0201J
2. Job 编制器 PRG-NXTS-004S0
122 NXT 系列 编程手册

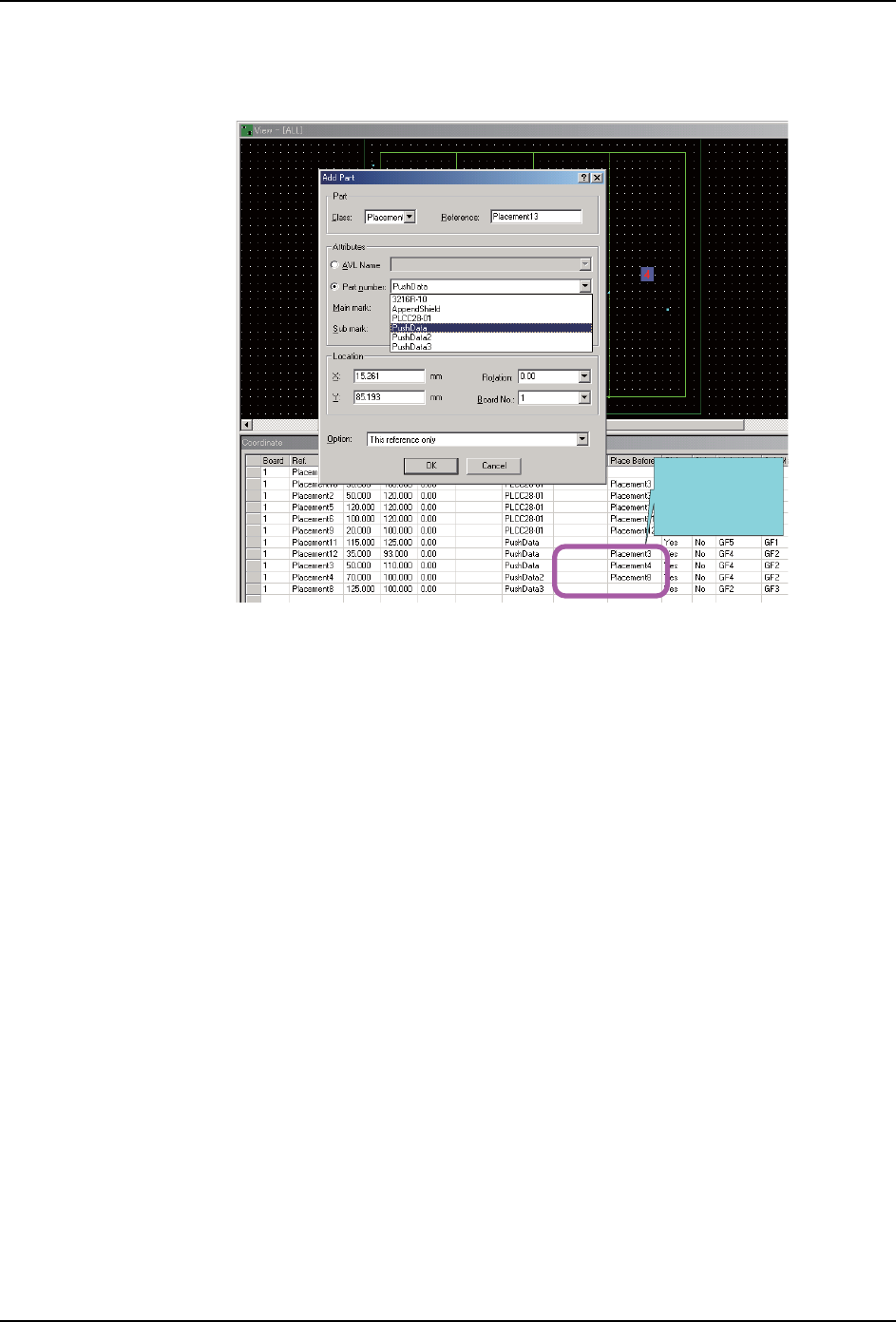

指定压下坐标
按照通常的贴装顺序的步骤，设定压下坐标。
为了控制压下元件的贴装和压下动作的顺序，需要设定 [Place Before]。请在压下顺序的
「Place Before」栏中设定压下用的顺序。对于 1 个元件需要在多处压下时，如上图所示，
在压下用顺序的 「Place Before」栏中依次设定下一压下顺序。
另外，压下用顺序的 「BoardID」请设定为与压下对象相同。
01PRG-0205E
When wanting to specify a
fixed order, specify the next
fixed sequence in the [Place
Before] column.
In this case, the order is
fixed from (1) to (4).
(1)
(2)
(3)
(4)
