PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 35
2.5 使用各种功能时的 Job 设定
2.5.1 使用 Wind range 吸嘴
Wind range 吸嘴作为一个种类的吸嘴，可以对不同尺寸的元件进行安定地吸取，提高周期
时间。
Wind range 吸嘴的种类
Fuji Flexs 设定方法

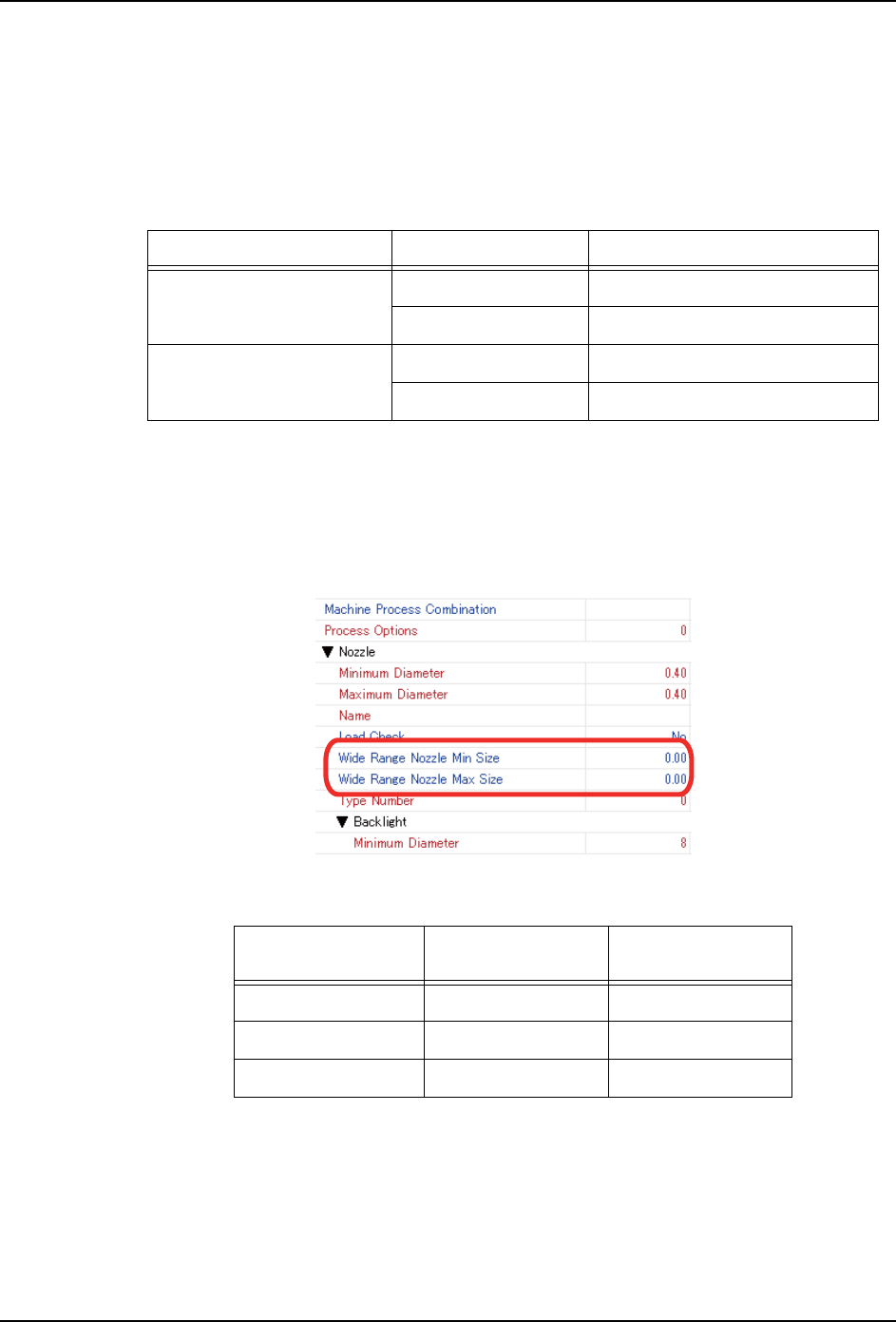

1. 打开对象元件的 ShapeData，对 [Shape Process] - [Process] - [Nozzle] 的 [Wide
Range Nozzle Min Size] 以及 [Wide Range Nozzle Max Size] 进行如下设定。
备注 ) 不同元件尺寸的 Wind range 吸嘴设定值汇总如下。
a. 对象元件使用 Wind range 吸嘴进行贴装时
仅在 [Minimum Diameter] 以及 [Maximum Diameter] 设定为 "0.0" 时，使用 Wind
工作头 吸嘴类型 对象元件
H24
R047-006WRS-037 0.6mm×0.3mm, 1.0mm×0.5mm
R047-011WRM-035 1.0mm×0.5mm, 1.6mm×0.8mm
V12, H12HS, H12S, H08
R007-006WRS-070 0.6mm×0.3mm, 1.0mm×0.5mm
R007-011WRM-070 1.0mm×0.5mm, 1.6mm×0.8mm
元件尺寸
Wide Range Nozzle
Min Size
Wide Range Nozzle
Max Size
0.6mm×0.3mm 0.60 0.60
1.0mm×0.5mm 0.60 1.10
1.6mm×0.8mm 1.10 1.10
2. Job 编制器 PRG-NXTS-004S0
36 NXT 系列 编程手册
range 吸嘴。
b. 对象元件使用标准吸嘴或者 Wind range 吸嘴进行贴装时
通过对 [Minimum Diameter] 以及 [Maximum Diameter] 设定吸嘴尺寸，使用标准吸嘴
或者 Wind range 吸嘴。使用何种吸嘴根据最佳化决定。
2. 请将 [Machine Configuration] - [General] 中的 [Optimization] 群的 [Optimize
Nozzle Station] 设定为 [Yes]。
3. 请对 Job 进行优化。
2.5.2 关于供料器划分
把贴装点数多的元件划分为多个供料器，可以平衡每个模组的 Cycle Time。
划分需要在 [Machine Configuration] 及元件数据进行设定。
备注 )元件数据的划分在文件夹设定为可划分。对于不要划分的元件需要变更设定。
1. 打开 Job，显示 [Machine Configuration] 窗口。（参照 "2.4.1 搬运轨道和优化的设定
"。）
2. 请单击 [Machine Configuration] 窗口下方的 [General] 标签页。
3. [Optimization] 群组的 [Feeder Duplication] 设定为 [Yes]。
备注 )[Feeder Duplication] 设定为 [No] 时，不进行划分。
设定项目 设定值 （1.0mm×0.5mm 时）
Minimum Diameter 0.00
Maximum Diameter 0.00
Wide Range Nozzle Min Size 0.60
Wide Range Nozzle Max Size 1.10
设定项目 设定值 （1.0mm×0.5mm 时）
Minimum Diameter 0.70
Maximum Diameter 0.70
Wide Range Nozzle Min Size 0.60
Wide Range Nozzle Max Size 1.10
PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 37
4. 对于已固定的供料器也划分时，[Divide Parts on Fixed Feeders] 设定为 [Yes]。
5. 打开元件数据把 [Allow Multiple Slots] 设定为 [Yes]。 （ 参照 "3.2.1 元件数据明细
" ）
备注 )[Allow Multiple Slots] 设定为 [No] 时，不进行划分处理。
6. 执行生产线平衡或优化时，元件数据的 [Allow Multiple Slots] 已设定为 [Yes] 的元件
为划分的对象，根据需要进行供料器划分。
备注 )[Machine Configuration]的[Feeder Duplication]设定为[Yes]时，[Allow Multiple
Slots] 设定为 [No] 的元件也不会成为划分对象。
注意 )只进行本项设定时，无限制地进行供料器划分。每个元件设定划分数量时，需要使用
Flexa 工具 ［LimitFeederDuplication］。详细内容请参照 「2.5.2 关于供料器划分数
量的限制功能」。
