NXTIII 编程手册.pdf - 第233页
3. 元件数据 PRG-NXTS-004S0 220 NXT 系列 编程手册 VT 181 线圈 元件处理 （45 度方向上有 2 根引脚的元件） 该 影 像 类 型 用 于 在X轴4 5 度角方向上有两根引脚的线圈元件。 需要输入以下元 件主体尺寸和 Element Information。 · 必须把引脚要素定义为 “ Side 0” 和 “Side 2”。 · 对于每个要素，将引脚数量定义为 [1]。 Vision Type 21…
PRG-NXTS-004S0 3. 元件数据
NXT 系列 编程手册 219

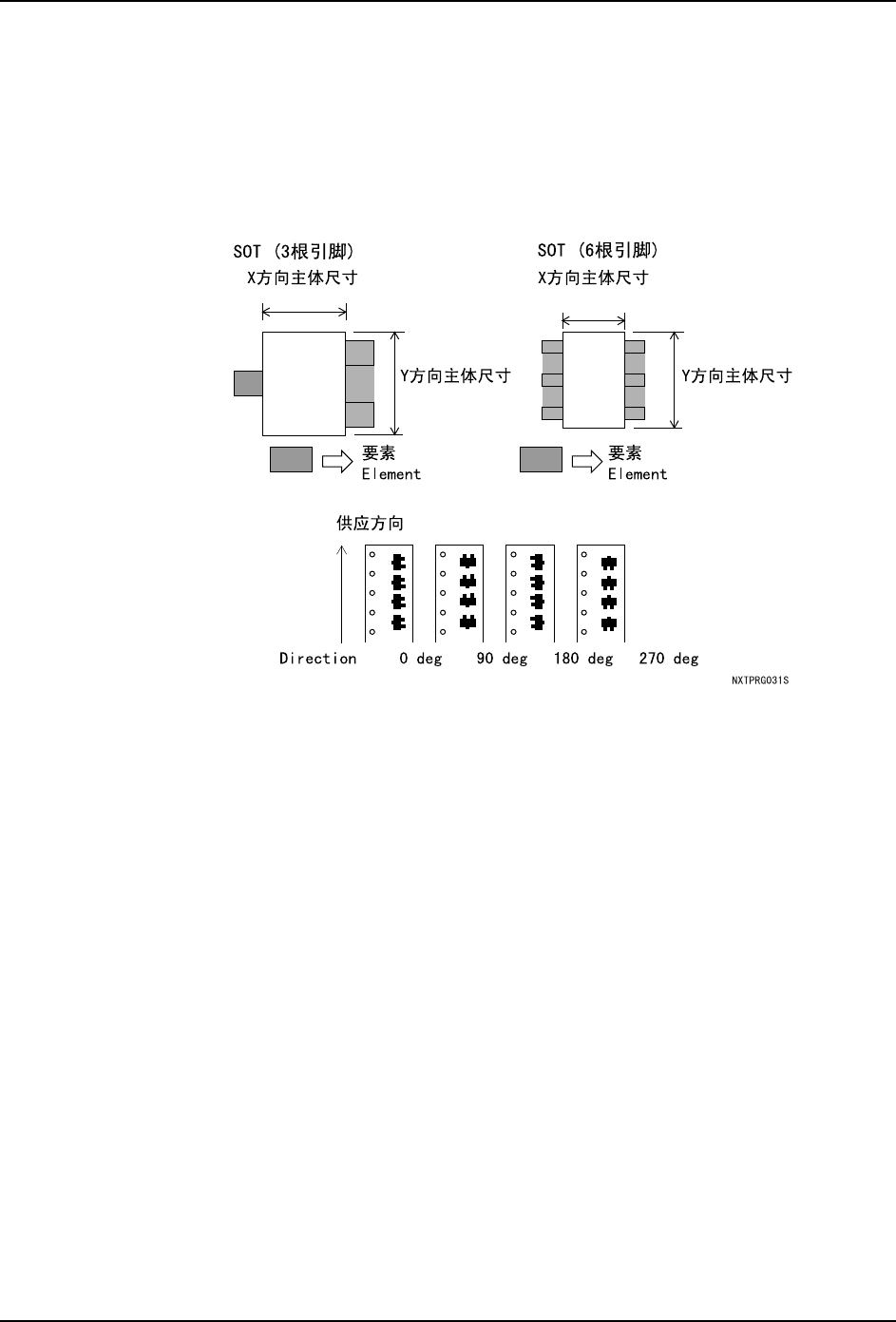

VT 180 (185) 钽电容器处理，SOT 类型元件处理
可以用于引脚数量为 2 到 6 根并且影像处理中只可看见引脚的黑色主体元件。必须输入元件
主体尺寸和要素信息。VT180 时，元件基准点是元件主体中心，VT185 时，元件基准点是元
件中心。
备注 )该影像类型可以用于引脚最多为 6 根的元件。无法对有 7 根以上引脚的元件执行影像
处理。
备注 )如果引脚对光的反射不均匀，则无法执行影像处理。
3. 元件数据 PRG-NXTS-004S0
220 NXT 系列 编程手册
VT 181 线圈元件处理 （45 度方向上有 2 根引脚的元件）
该影像类型用于在X轴45度角方向上有两根引脚的线圈元件。
需要输入以下元件主体尺寸和 Element Information。
· 必须把引脚要素定义为 “Side 0” 和 “Side 2”。
· 对于每个要素，将引脚数量定义为 [1]。
Vision Type 210 (215) 多锡球元件处理
进行多锡球元件的影像处理时，使用现有算法时比较花费时间，可以通过新的影像处理算
法缩短影像处理时间。
多锡球元件处理时，外形影像处理和锡球识别影像处理可以分别设定不同的曝光时间和光
源类型。
请在外形数据的 [Shape Process] - [Vision] 上的 [Exposure Time for Bump(VPDplus)]
和 [Lighting Pattern for Bump(VPDplus)] 进行设定。
锡球识别影像处理的曝光时间和光源类型的编辑请通过 VPDplus 进行。详细方法请参照
"VPDplus 操作手册 "。
VT 230 (235) 黑色主体 BGA 处理
VT 231 (236) 白色主体 BGA 处理
VT 233 (238) 黑色主体 CSP 处理
VT 234 (239) 白色主体 CSP 处理
在元件数据中输入元件主体尺寸和 Element Information 。VT230，231，233 和 234 是以
元件主体中心进行影像处理。VT235，236，237 和 238 是以元件中心进行影像处理。
由于使用前光，所以可能因为引脚外形和光源状态导致球形栅格出现波动。在这种情况下，
需要对要素信息中引脚的位置、宽度和长度进行调整。
对象工作头 H01, H02(F)
对应相机 MP03, MP05, MP05CL
推荐锡球直径 0.3mm 以下
对应锡球数 2 个 - 512 个
PRG-NXTS-004S0 3. 元件数据
NXT 系列 编程手册 221
备注 )对于包含有不对称锡球的元件，请参考 VT141(146) 或 VT142(147)。
VT 241 插入 Pin 检查处理
VT 242 插入 Pin 检查处理
VT 243 插入 Pin 检查处理
是侧光源专用的处理。
VT241 根据元件外形进行定位位置，然后检测 Pin 的弯曲度。VT242 根据元件外形进行大致
定位，然后根据 Pin 进行最终定位。VT243 检查 Pin 的弯曲度，然后根据 Pin 检查进行定位。
必须在外形数据中输入元件主体尺寸和 Element Information。同时还需要输入 VT241 和 242
的基本模块数据。
VT 251 分割外形处理
该影像类型不同于 VT252，该影像类型用于元件主体被分为几个部分的矩形元件。必须在外
形数据中输入元件主体尺寸、元件主体公差值和元件主体颜色。
备注 )规格矩形芯片时，请参考 VT60。
VT 252 外形处理
该影像类型用于白色主体或浅色的元件，仅处理元件的外形。必须在元件数据中输入元件主
体尺寸。元件主体尺寸即元件边缘之间的距离。使用元件上下左右各边边缘点来进行定位。
NXTPRG033S
