11.单击 [Next] 后，就会开始优化处理。
12.STEP4，信息框中将显示优化进程的当前状态。优化进程完成后，在向导的最后步骤将
显示每个模组周期时间。
13.要查看带有周期时间的文本文件，请单击 [Report]。要将优化处理保存到 Job 中，请
单击 [Save]。单击 [Save] 后，结果将被保存下来。如果不使用优化结果，请在不单击
[Save] 的情况下继续进行下个步骤。
14.单击 [Cancel] 关闭向导。
2.7.4 Multi Job Line Balancer （选项）
Multi Job Line Balancer 是创建机器的供料器配置以减少供料器换线时间的专用软件。该
软件是选项软件，它需要具备许可证才能使用。
使用 Multi Job Line Balancer 时的重要事项
请注意以下几点。
·在Multi Job Line Balancer使用的元件数据是使用在元件数据或Multi Job Line
Balancer 的 [Job used for line or feeder setup] 指定的 Job 数据。请把所有
Job 的元件数据复制到服务器或指定的 Job 上。
请分配 Multi Job Line Balancer。未 Sign 的元件是无法分配。执行前把全部的元件分配
到机器上。
操作步骤
1. 请选择 Fuji Flexa 导向器的画面左侧图标栏的 [Multi Job Line Balancer] 按钮。

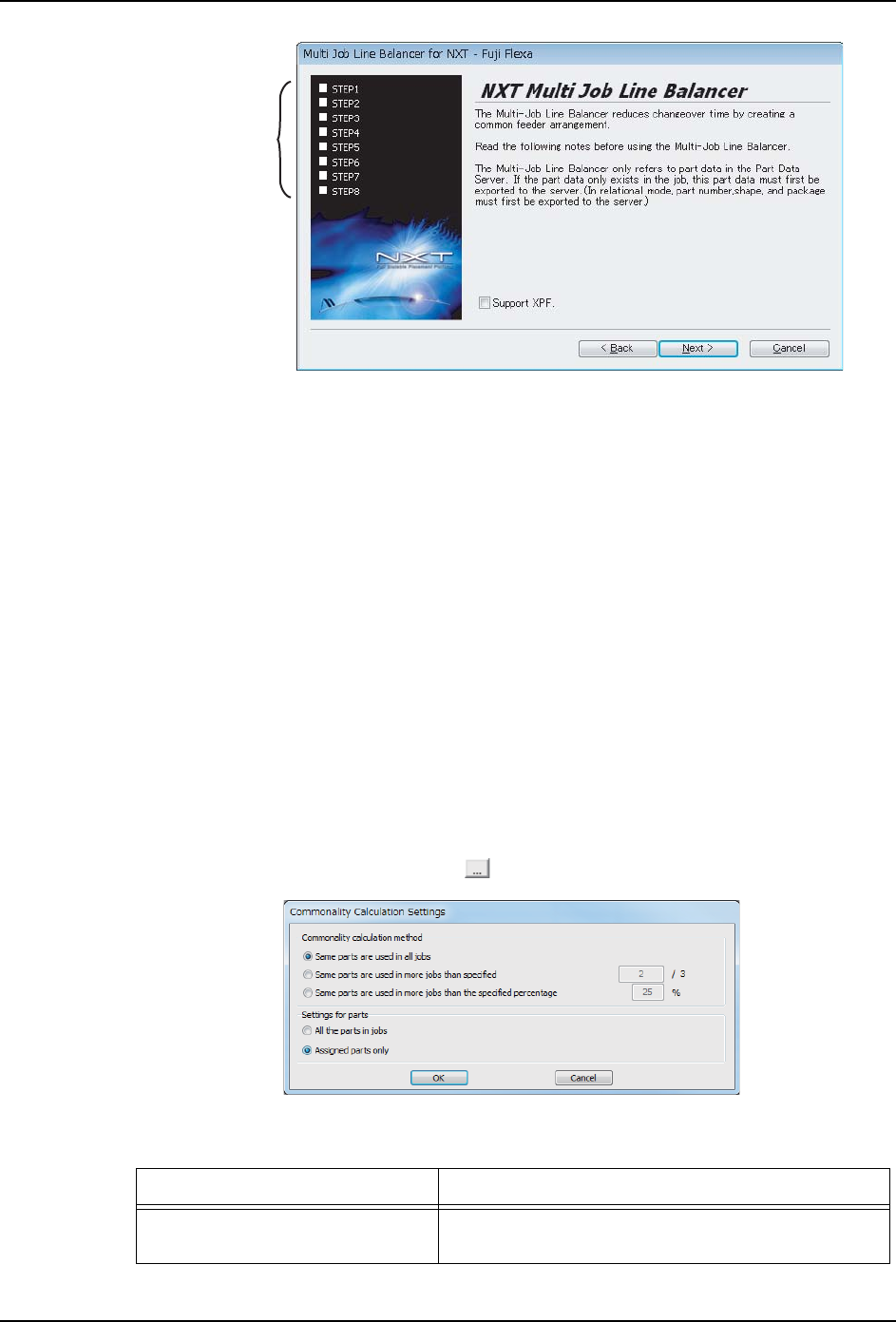

2. 单击 [MultiJob LineBalancer]。启动向导。
Nozzle station nozzle
allocation method
(H08, H12 head only)
选择 [Optimize nozzle station] 时显示。
指定吸嘴置放台的吸嘴排列方式。
工作头需要最小数量吸嘴的 “Minimum” 排列。
最大数量吸嘴的 “Maximum” 排列对置放台有效。
Optomize using
"optimal" as the
optimizer type
[Optimizer Type] を [Optimal] に設定します。
[Optimal] 是以缩短实际生产时的周期时间而进行优化，因此
优化处理时间比较长。
设定 说明
PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 145
3. 如果生产线上存在 XPF 时，请选择 [ 支持 XPF] 的设定。如果不存在 XPF 或者在生产线
平衡中不考虑 XPF 时，请不要选择该选项。
4. 单击 [Next]。
5. STEP1，请单击 [[Add]。显示 Job 的选择对话框。
6. 使用该对话框选择要执行多 Job 生产线平衡的 Job。
备注 )使用 [Ctrl] 或 [Shift] 键可以多项选择。
7. 选择执行生产线平衡的电路板的面，然后单击所显示对话框中的 [OK]。
备注 )这个步骤之后，可以通过右击列表中的 Job 名称，然后在快捷菜单中指定面来变更电
路板的面。
8. 继续添加 Job，直到所有希望执行生产线平衡的 Job 都添加完毕。
9. 如果希望指定 Job 的生产数量设置，请右击 Job 名称，然后选择 [Enter the
production quantity]，接着在对话框中指定生产数量，再单击 [OK]。
10.如果希望优先 Job 中的电路板某面的生产，请右击 Job 名称，然后从 [Prioritizing
Production] 中指定电路板面。
11.变更元件共通度的设定时，请单击 [ ] 键。显示共通度算出基准设定对话框。
a. 请在共通度算出基准群组框内，选择使用的选项。
设定值 说明
对于在所有 Job 上使用的元件共
同。
仅对所选择 Job 上使用的同一元件进行共通处理。
01PRG-0141E
Wizard steps
01PRG-0354-E
2. Job 编制器 PRG-NXTS-004S0
146 NXT 系列 编程手册

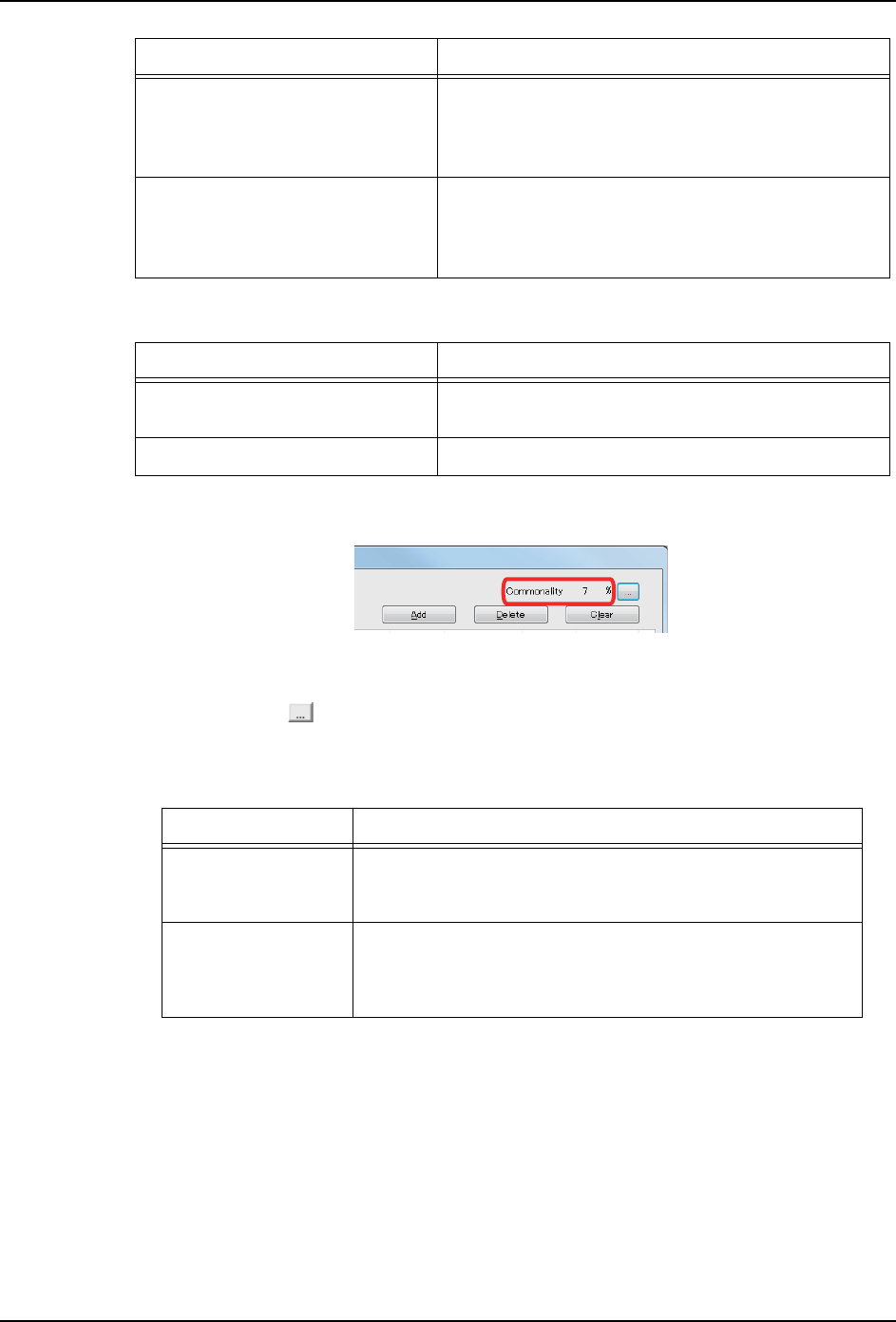

b. 请在对象元件的设定群组框内，选择使用的选项。
c. 选择选项后单击 [OK]，元件共有度被算出。
12.输入了所有 Job 和必要的设定后，请单击 [Next]。
13.步骤 2，单击 [ ] 按钮，然后在生产线 / 供料器安装中指定 Job 名称。使用指定 Job
的元件数据时，请勾选 [Acquire part data from this job instead of the server.]。
14.在 [Feeder allocation setting] 组合框中选择要使用的供料器分配方式。
15.如需直接用每个 Job 的 Machine Configuration 信息进行优化，则请勾选 [Use the
Machine Configuration as is in each job]。
注意 )使用本功能时不仅需要 MultiJob LineBalancer 的许可证，而且需要使本功能变为有
效的别的许可证。
对所设定的大于 Job 数以上的使
用元件进行共通处理。
输入 Job 数。
对所输入 Job 数以上的使用的同一元件，作为共通
元件处理。
对所设定的一部分 Job 数的使用
元件进行共通处理。
输入比例 (%)。
对所输入比例以上 Job 数的使用的同一元件，作为
共通元处理。
设定值 说明
将 Job 内的所有元件作为对象。
包括没有被分配元件在内，所有元件都为处理对
象。
仅将被分配的元件作为对象。 仅被分配的元件为处理对象。
设定值 说明
Consider the
allocation of all
feeders
使用在 [Job used for line or feeder setup] 指定 Job 的
供料器 Setup 进行优化。尽可能不变更供料器配置。
Consider the
allocation of
Reserved and Fixed
feeders only
在 [Job used for line or feeder setup] 指定 Job 的供料
器 Setup 中仅固定 Status 是 [Reserved] 及 [Fixed] 的供
料器的配置进行优化。
设定值 说明
