PRG-NXTS-004S0 5. 在机器上编辑 Job （使用 MEdit）
NXT 系列 编程手册 269
行以下步骤。
29.显示指定向哪个模组传送数据的对话框。选择将更改传送回 Job 数据的模组，然后单击
[OK]。请注意，如果多个模组中存在相同元件，请选择所有存在相同元件的模组。
30.显示询问是否运行数据检查器的对话框。单击 [Yes] 使用数据检查器检查 Job 数据。
31.显示包含传送结果的对话框。检查结果，如果传送成功，请单击 [Close]。
5. 在机器上编辑 Job （使用 MEdit） PRG-NXTS-004S0
270 NXT 系列 编程手册
5.9 影像处理测试 （H01,H02(F),OF 工作头）
影像处理测试功能用于执行以下操作。
·在机器上调整影像处理高度 （对于侧光相机）。
·查看影像处理结果。
·检查和编辑 Job。
注意 )执行影像处理测试前，要执行吸取测试来决定正确的吸取位置。
注意事项
·只能为影像处理测试选择初始料槽。
·即使 Job 中指定的所有吸嘴都没有装载到吸嘴置放台上，也可以进行影像处理测
试。使用 Job 中没有指定的吸嘴。这样以来，执行自动操作时所使用的吸嘴和执
行影像处理测试时所使用的吸嘴将会有所不同。
·影像处理测试所用到的元件不包括在使用元件数的范围内。所以 Fujitrax
Verifier 中的剩余元件数会出现差异。
·使用机械爪时，即使吸取位置 XY 是错误的，吸取元件时也会使用一个修正量。在
这种情况下，如果所吸取的元件返回到料盘中，则元件对于料盘凹槽来说可能是
不合适的。所以就必须在影像处理测试之前执行吸取测试和吸取 XY 位置的调整。
PRG-NXTS-004S0 5. 在机器上编辑 Job （使用 MEdit）
NXT 系列 编程手册 271
5.9.1 操作步骤
1. 向机器传送要执行影像数据测试的 Job，等待主屏幕显示模组中所有操作用电路板。
2. 根据需要启动并登录到 MEdit 中。
3. 从 [File] 菜单中选择 [Open Current Job]。显示 [Acquire current production job]
对话框。
4. 双击带有需要测试的机器的生产线，然后双击机器名称来显示模组。选择需要测试吸取
位置的模组。[JOB] 组合框中将自动显示模组中的 Job 名称。
5. 根据需要，选择从中测试数据的通道。
6. 单击 [OK] 打开 Job 中的指定数据。

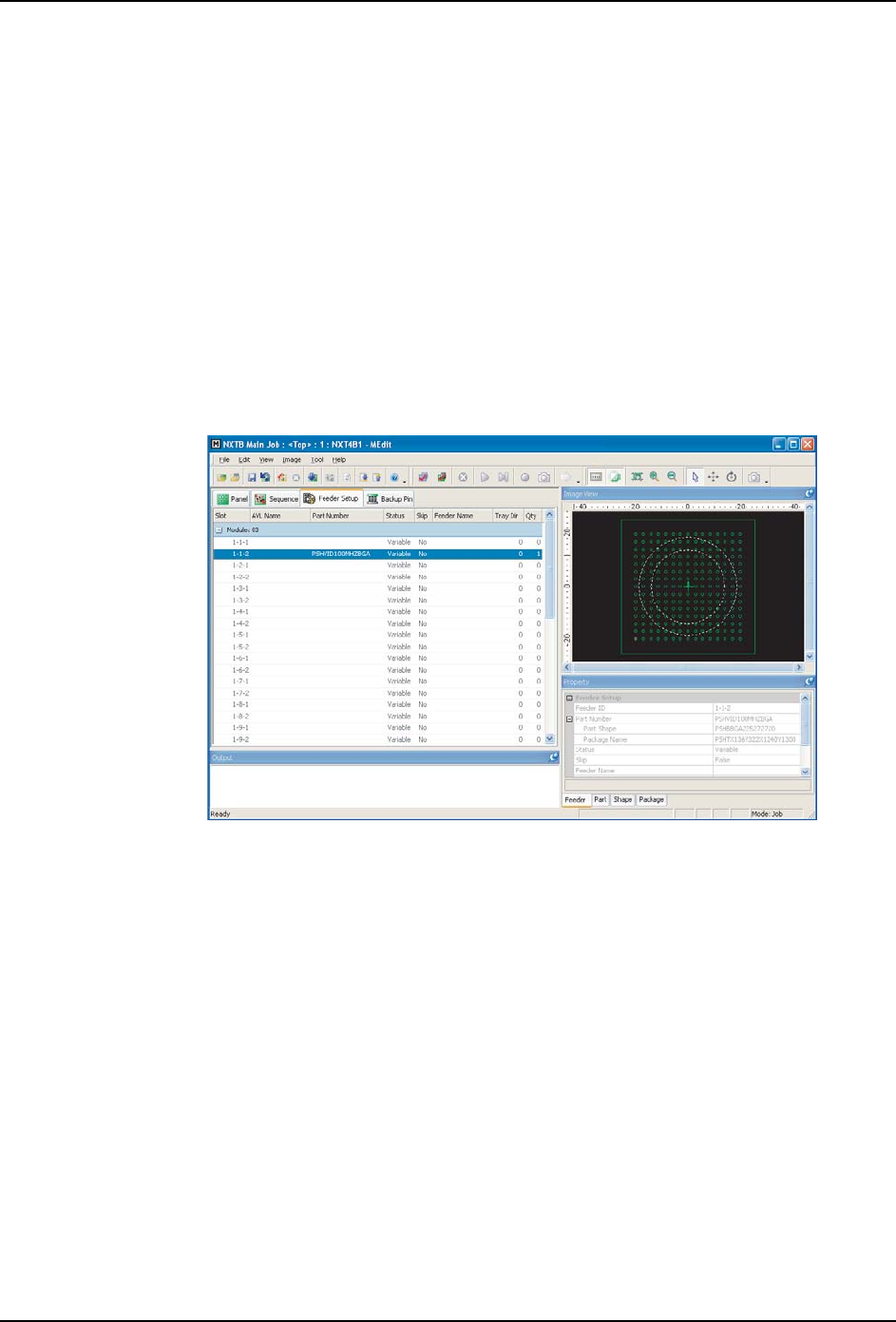

7. 选择 [Feeder Setup] 标签页。
8. 选择要执行影像处理测试的料槽。
9. 从 [Tool] 菜单中选择 [Job Test]-[Vision Processing test]。模组操作面板的背景色
将变为表示该模组正处于测试中的紫色。
