2. Job 编制器 PRG-NXTS-004S0
142 NXT 系列 编程手册

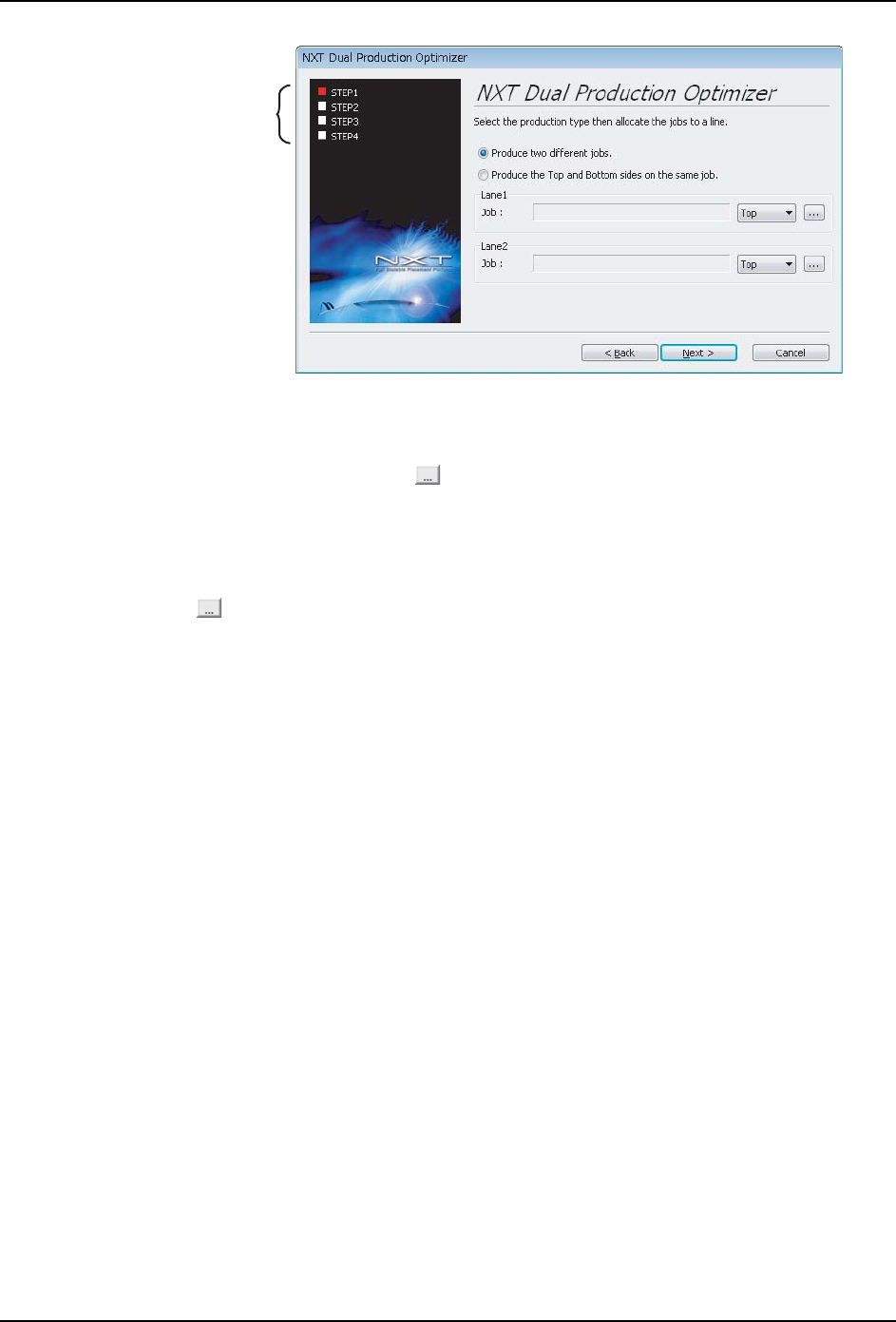

3. STEP1，请选择想要使用的 Job 选项 （[ 使用 2 个 Job] 或者 [ 使用 1 个 Job 的 Top 面和
Bottom 面 ]。
4. 请单击 [ 通道 1] 组合框内的 []按钮。可以进行优化的 Job 被显示在对话框中。
5. 选择要使用通道 1 进行生产的 Job，然后单击 [OK]。所选 Job 名称将显示在 Job 文本框
中。
备注 )如果因出错而无法打开 Job，请检查 Job 是否已经被打开。不能选择已经打开的 Job。
6. 从 []按钮左侧的下拉列表中选择 Job，然后指定电路板面 （[Top]/[Bottom]）。
7. 如果选择了[使用2个Job]，请对[通道2]组合框也进行上述的5～7的步骤。
8. 单击 [Next]。
9. STEP2，选择要执行优化的机器，单击 [Next]。
01PRG-0145E
Wizard steps
PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 143

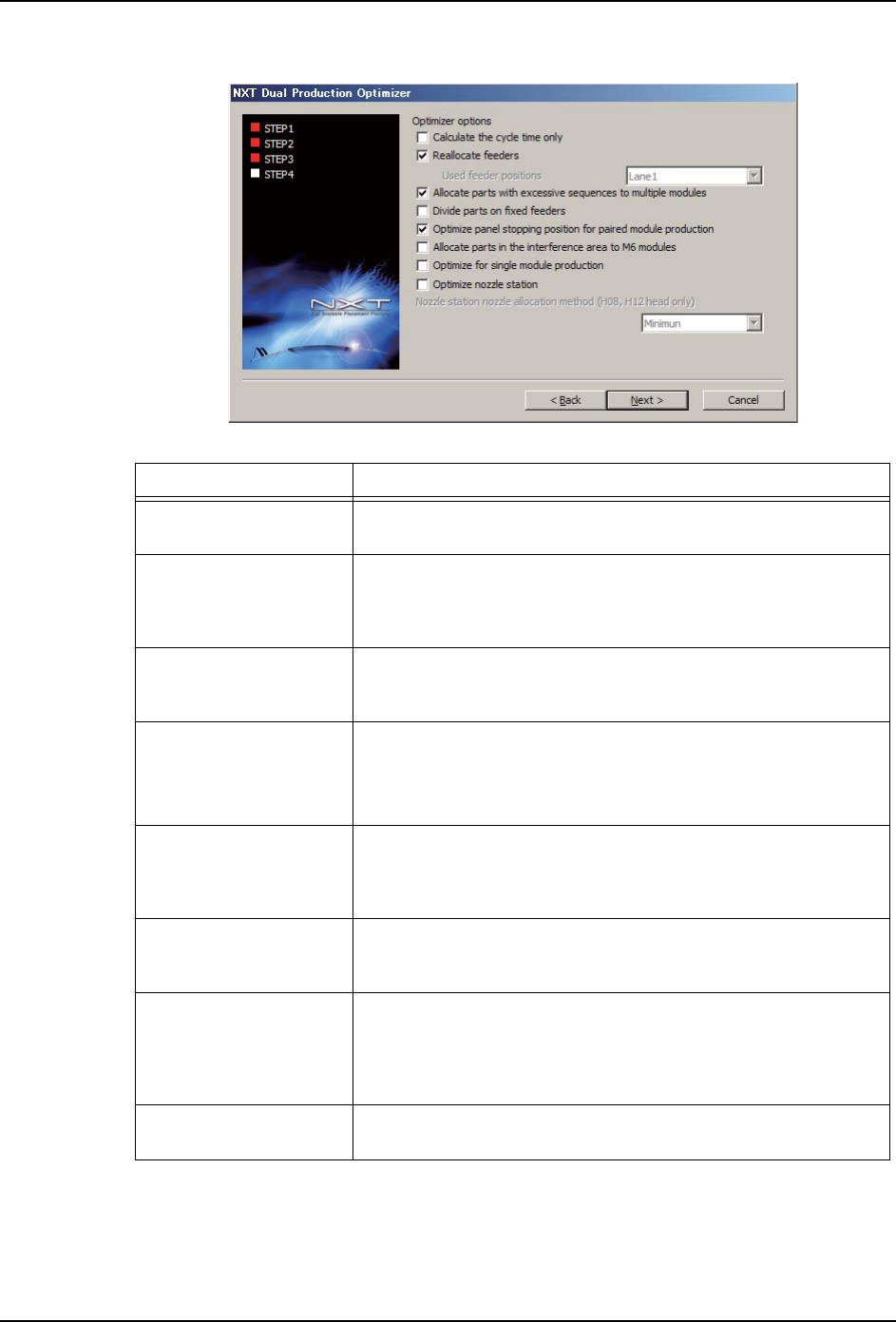

10.请选择 STEP3 要使用的 Options 项目。详细设定请参照下面的表格。
设定 说明
Calculate the cycle
time only
勾选此项后，不执行优化。（仅计算周期时间。）
Reallocate feeders 勾选此项后，执行供料器配置的优化。
如果不勾选此项，会按照已经设定的供料器配置执行优化。
从 [Used feeder positions] 下拉式列表中选择 [Lane1]、
[Lane2] 或者 [Lane1,Lane2]。
Allocate parts with
excessive sequences
to multiple modules
设定是否把贴装点数多的元件分散到多个供料器上，分配到其
他模组上。
Divide parts on fixed
feeders
选择 [Allocate parts with excessive sequences to multiple
modules] 时显示。
已固定的供料器也划分里设定。
Optimize panel
stopping position for
paired module
production
M3 双模组生产时，设定是否优化电路板停止位置。该设定只
有进行 M3 双模组生产时有效。
Allocate parts in the
interference area to
M6 modules
M3 双模组生产时，设定是否将干扰区域的元件分配到 M6 模组
上。
Optimize for single
module production
设定是否对 X 为 250 ～ 305 mm 的电路板进行 M3 单模组生产。
该设置不影响该范围外的电路板。
选择该选项生产范围内的电路板时，进行 M3 单模组生产。
Optimize nozzle
station
指定是否优化吸嘴分配。
05OTM-0102Ea
2. Job 编制器 PRG-NXTS-004S0
144 NXT 系列 编程手册
11.单击 [Next] 后，就会开始优化处理。
12.STEP4，信息框中将显示优化进程的当前状态。优化进程完成后，在向导的最后步骤将
显示每个模组周期时间。
13.要查看带有周期时间的文本文件，请单击 [Report]。要将优化处理保存到 Job 中，请
单击 [Save]。单击 [Save] 后，结果将被保存下来。如果不使用优化结果，请在不单击
[Save] 的情况下继续进行下个步骤。
14.单击 [Cancel] 关闭向导。
2.7.4 Multi Job Line Balancer （选项）
Multi Job Line Balancer 是创建机器的供料器配置以减少供料器换线时间的专用软件。该
软件是选项软件，它需要具备许可证才能使用。
使用 Multi Job Line Balancer 时的重要事项
请注意以下几点。
·在Multi Job Line Balancer使用的元件数据是使用在元件数据或Multi Job Line
Balancer 的 [Job used for line or feeder setup] 指定的 Job 数据。请把所有
Job 的元件数据复制到服务器或指定的 Job 上。
请分配 Multi Job Line Balancer。未 Sign 的元件是无法分配。执行前把全部的元件分配
到机器上。
操作步骤
1. 请选择 Fuji Flexa 导向器的画面左侧图标栏的 [Multi Job Line Balancer] 按钮。
2. 单击 [MultiJob LineBalancer]。启动向导。
Nozzle station nozzle
allocation method
(H08, H12 head only)
选择 [Optimize nozzle station] 时显示。
指定吸嘴置放台的吸嘴排列方式。
工作头需要最小数量吸嘴的 “Minimum” 排列。
最大数量吸嘴的 “Maximum” 排列对置放台有效。
Optomize using
"optimal" as the
optimizer type
[Optimizer Type] を [Optimal] に設定します。
[Optimal] 是以缩短实际生产时的周期时间而进行优化，因此
优化处理时间比较长。
设定 说明
