PRG-NXTS-004S0 2. Job 编制器 NXT 系列 编程手册 151 31.优化结束后点击 [Save]，可以把 优化的结果保存到 Job 上。 注意 )如果没有执行该步骤，则 Job 中将不能反馈生产线平衡结果。 32.显示或保存优化结 果。 ·可以在 ［ Error Log］的 Message area 确认 显示的内容。 ·可以在 ［ Display Report］ 确认优化的详细结果 。 ·可以在 ［ Save R…
2. Job 编制器 PRG-NXTS-004S0
150 NXT 系列 编程手册
26.如果执行双模组生产，请从以下中选择希望使用的设定。
备注 )只是 NXT-2 对应了双模组。
27.单击 [Next]。
28.STEP6，选择可用供料器和吸嘴旁边的复选框。清除那些不可用的供料器和吸嘴旁边的
复选框。
29.单击 [Next]。

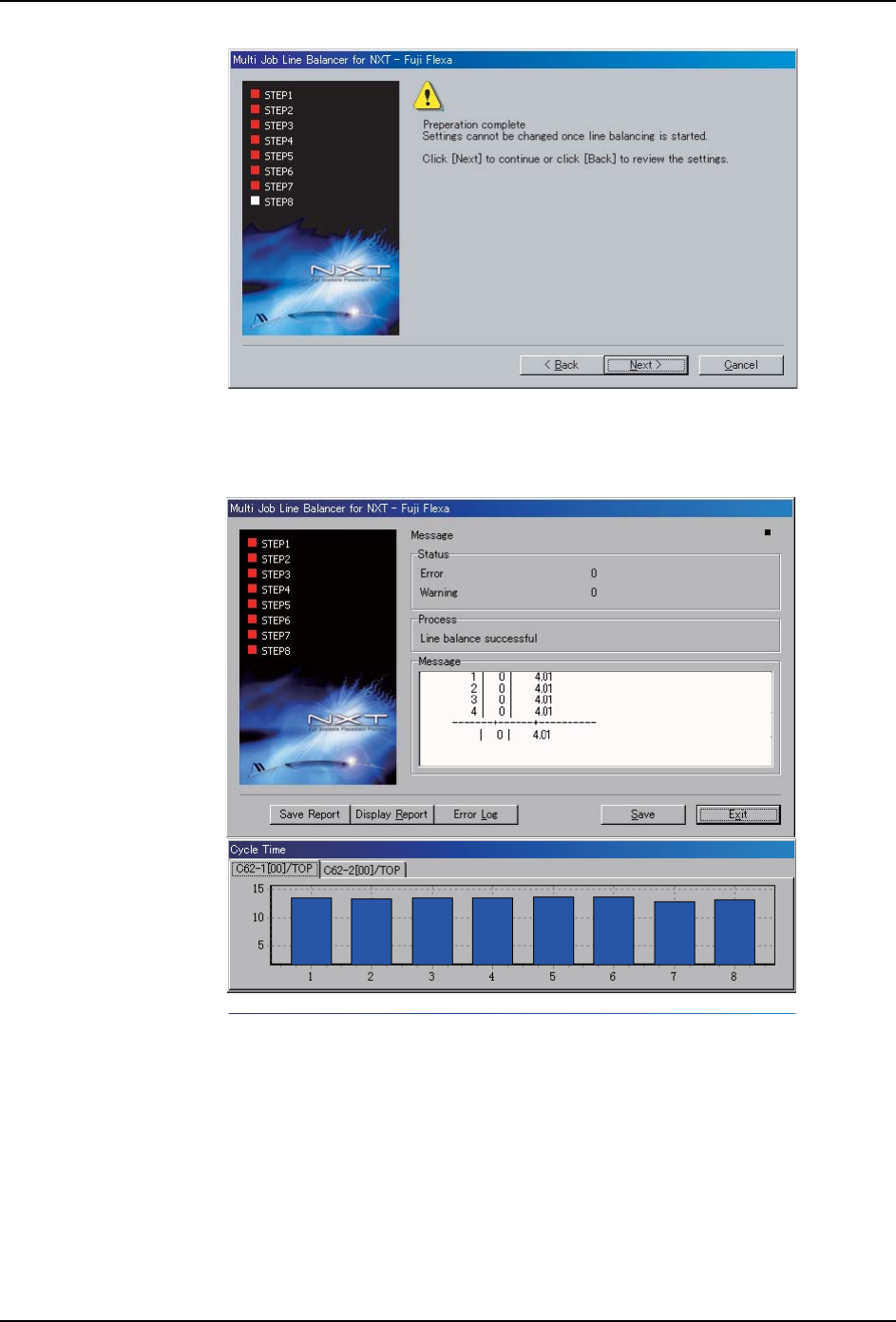

30.在 STEP7 点击 [Next] 会进入 STEP8 执行优化。要重新查看设定时，请单击 [Back]。
Used feeder type 设定供料器上是否有料卷支架。
设定为 [Reel holder]，以搭载付有 Reel Holder 供料器的
条件执行优化。
设定为 [Reel holder-E]，以搭载 Bucket Type 供料器的条
件执行优化。
设定值 说明
Optimize panel
stopping position
M3 双模组生产时，设定是否优化电路板停止位置。该设定
只有进行 M3 双模组生产时有效。
Optimize for
single module
production
设定是否对X为250～305 mm 的电路板进行 M3 单模组生
产。
该设置不影响该范围外的电路板。
选择该选项生产范围内的电路板时，进行 M3 单模组生产。
Allocate parts in
the interference
area to M6 modules
M3 双模组生产时，设定是否将干扰区域的元件分配到 M6
模组上。
设定值 说明
05OTM-0041E
PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 151
31.优化结束后点击 [Save]，可以把优化的结果保存到 Job 上。
注意 )如果没有执行该步骤，则 Job 中将不能反馈生产线平衡结果。
32.显示或保存优化结果。
·可以在 ［Error Log］的 Message area 确认显示的内容。
·可以在 ［Display Report］确认优化的详细结果。
·可以在 ［Save Report］保存优化结果的详细报告。
33.请单击 [Exit]，关闭向导。
05OTM-0042Ea
05OTM-0044E
2. Job 编制器 PRG-NXTS-004S0
152 NXT 系列 编程手册
2.7.5 AB Mode Multi Job Line Balancer
AB Mode Multi Job Line Balancer 是把 Device Palette 划分为 2，进行各 Group 的供料器
配置。不进行 Group 内的换线。一个使用于生产，另一个使用于换线，以此可以缩短换线时
间。
此 Software 是选项，使用时需要 License。
关于使用 AB Mode Multi Job Line Balancer 的重要事项
请注意以下几点。
·AB Mode Multi Job Line Balancer 的元件数据是使用元件数据 Server 或在 AB
Mode Multi Job Line Balancer 的 [Job used for line or feeder setup]指定
的 Job 数据。请把执行的所有 Job 的元件数据复制到 Server 或指定的 Job 上。
AB Mode Multi Job Line Balancer 是无法 Assign 未 Assign 的元件。执行前请把所有元件
Assign 到机器上。
05OTM-0049E
