PRG-NXTS-004S0 1. 导向器
NXT 系列 编程手册 1
1. 导向器

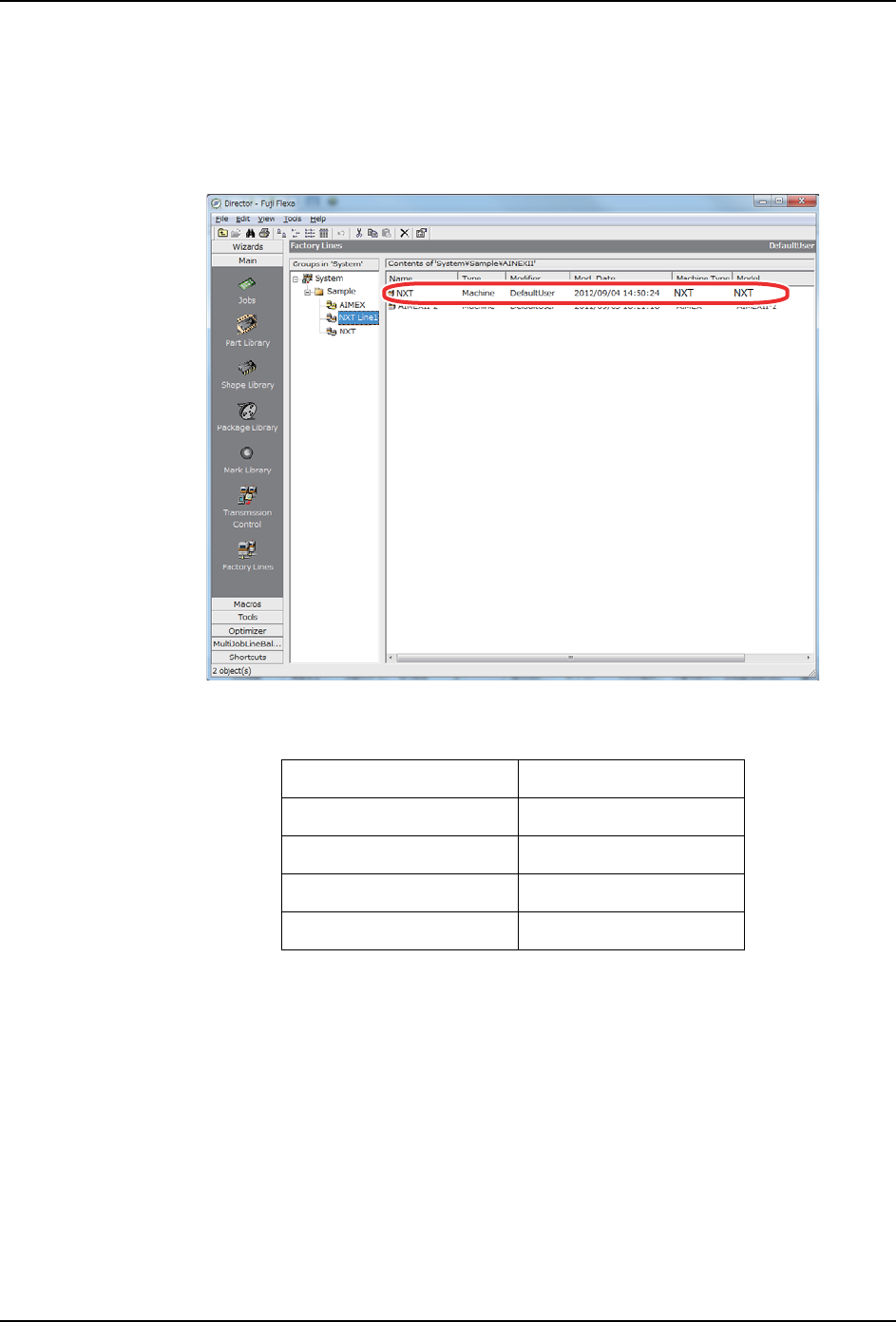

1.1 注册生产线信息
请启动 Fuji Flexa 的 Director，进行生产线的注册。
注册新的 NXT 系列机器时，请按照下面表格的机器 Type 进行设置。
备注 )关于注册新生产线的顺序，请参照各机器的 「安装手册」。
设备名 机器 Type
NXT-2 NXT
NXT-2c NXT
NXT-3 NXT
NXT-3c NXT
01PRG-0301E
1. 导向器 PRG-NXTS-004S0
2 NXT 系列 编程手册

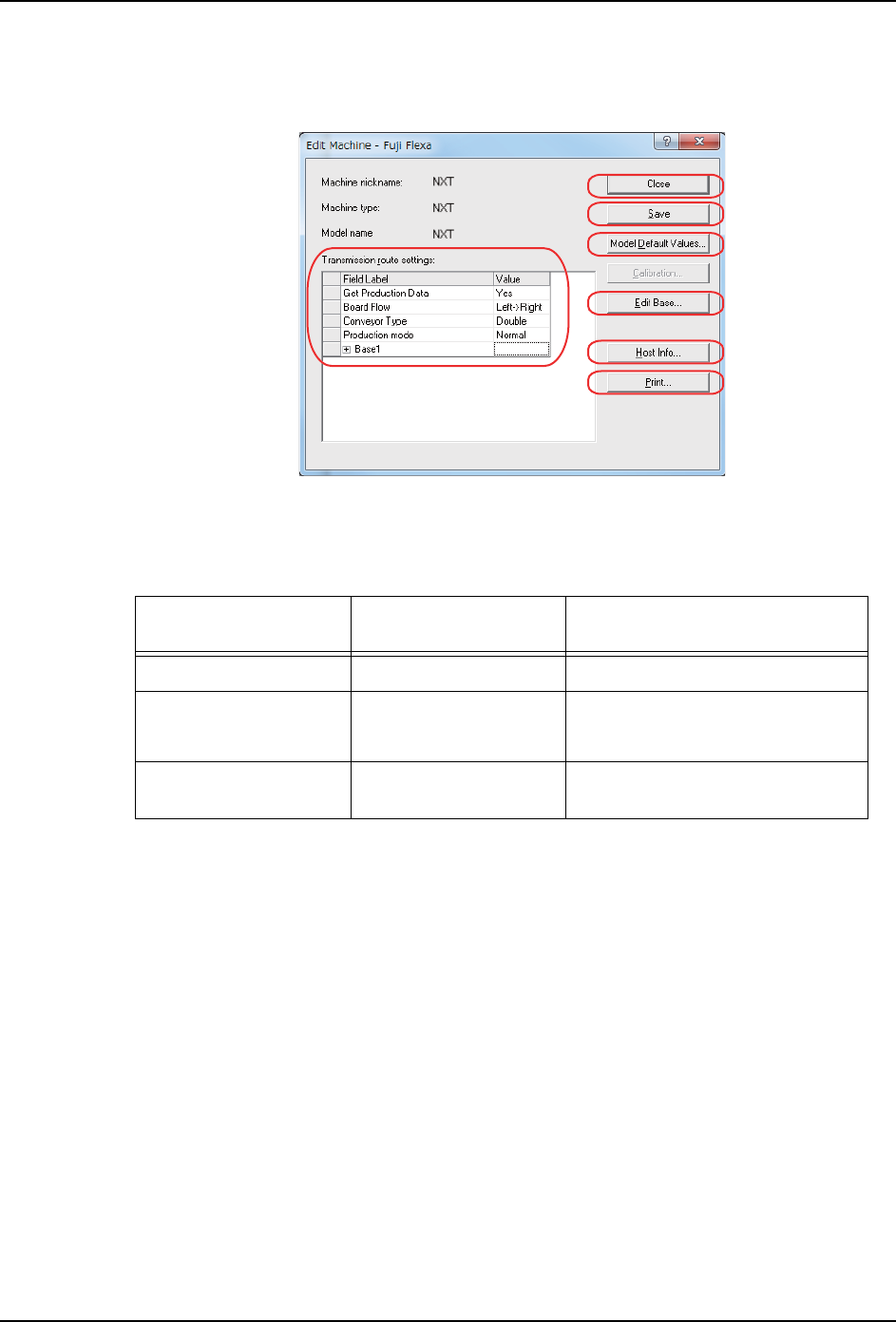

1.2 机器编辑 Dialog
针对生产线追加或删除机器及基座时，需要在机器编辑 Dialog 编辑机器的构成。
1.2.1 详细说明
传输路径信息
备注 )NXT-2c、NXT-3、NXT-3c 没有对应三通道生产。
[关闭]键
关闭机器编辑 Dialog。
[保存]键
保存设定。
01PRG-0302E
Field Label （项目
名）
Value （值） 说明
Get Production Data Yes, No 请设定是否获取生产数据。
Board Flow Left->Right
Right->Left
请设定生产线流向。
Conveyor Type Single、Double 请设定被搭载在机器中的搬运轨
道是单轨还是双轨。
PRG-NXTS-004S0 1. 导向器
NXT 系列 编程手册 3

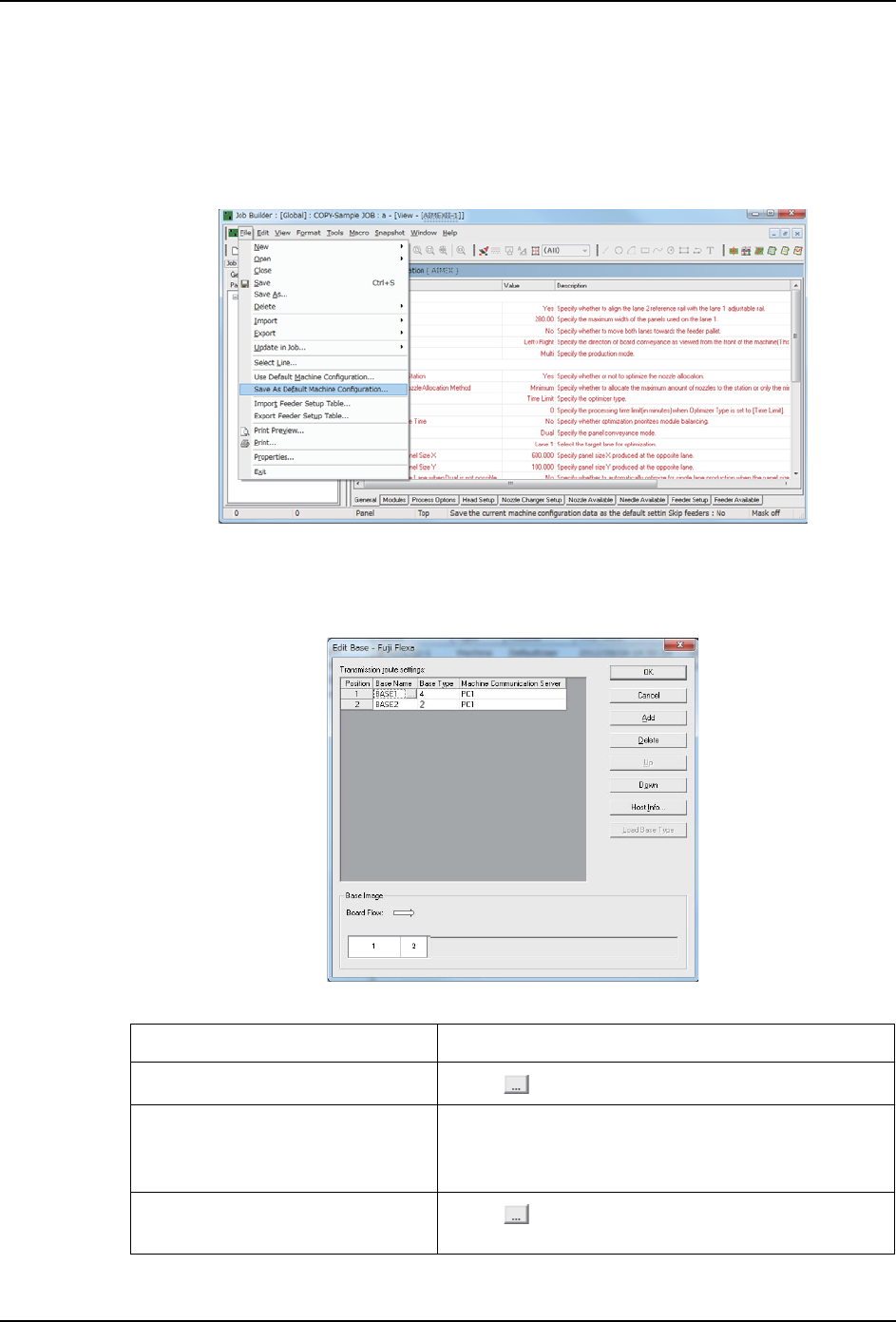

[ 设定 Model 标准值 ] 键
设定关于 Model 的机器配置。
设定机器配置方法请参照 「2.4 设备构成 （Machine Configuration）的设定」。
备注 )这里设定的机器配置使用为 Model 的标准值。还有执行 Job 工具栏的 [ 文件 ]-[ 机器
环境反映为标准值 ]，可以在 Job 内反映为机器配置标准值。
[Base 编辑 ] 键
在 Bese Dialog 设定 Base 数据的设定。
30PRG-0154E
Position： 无法输入。
Base Name：
点击 [ ] 键，请输入 Base 名及 Base 的 IP 地址。
Base Type： 请在列表中选择适合机器的 Base Type。
备注 )一台 NXT 系列机器最多可以设定 8 台 4M 基
座 （32 个 M3 模组）。
Machine Communication Server：
点击 [ ] 键，请输入 Machine Communication
Server 的已安装 PC 名和 IP 地址。
30PRG-0155E
