PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 81
但是，即使是存在不可测定区域的电路板，通过改变电路板停止位置，也有可能进行测定。

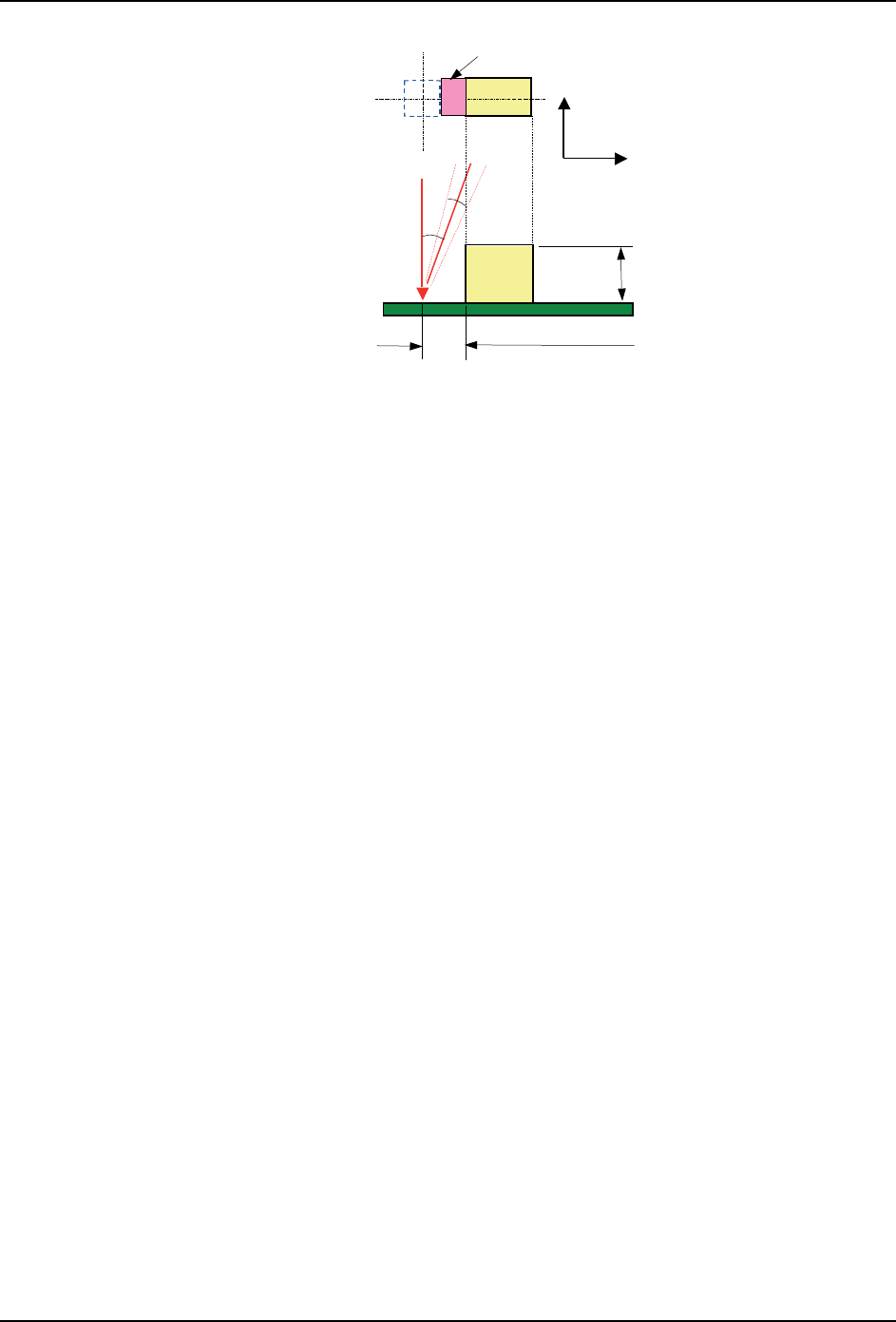

③根据元件的不可测定区域
贴装点 （贴装元件的下面）为不可测定区域。
由于 PH2 传感器是斜着 X(+) 方向进行测定，因此，元件的 Y( ＋ ) 方向也存在不可测定区域。
不可测定区域仅限于从测定点侧的元件顶端开始的 X(+) 方向，为 “ 元件高度 h/
1.6+0.45[mm]”。
X 方向尺寸 最大规格 存在限制的尺寸 限制范围
M3-2(c)/M3-
3(c)
250mm 232mm ～ 250mm 从电路板中心开始的右面 116 ㎜以
上的区域
M6-2(c)/M6-
3(c)
534mm 516mm ～ 534mm 从电路板中心开始的右面 258 ㎜以
上的区域
M6-2SP 520mm 502mm ～ 520mm 从电路板中心开始的右面 251 ㎜以
上的区域
M6-2SP
M6-2/M6-2cM3-2/M3-2c
01PRG-0175S
250
232
534
516
520
502
基准导轨
从属导轨
基准导轨
从属导轨
基准导轨
从属导轨
不可测定
的区域
不可测定
的区域
不可测定
的区域
116 9 258 9
251 9
M3-2(c)
M3-3(c)
M3-2(c)
M3-3(c)
M6-2SP
2. Job 编制器 PRG-NXTS-004S0
82 NXT 系列 编程手册
注意事项
·不进行数据检查。
·如果是要进行电路板旋转的电路板，请按照电路板旋转后的电路板方向进行考
虑。
·如果在不可测定区域内设定了测定点，则不能够测定，或者有可能将元件面作为
电路板面进行了误检测。
·在重新进行电路板的夹紧动作后就会考虑到电路板的翘曲改变而重新进行贴装高
度测定。因此，如果在根据该模组中进行贴装的元件的不可测定区域内设定了测
定点，虽然在贴装元件之前能够进行测定，但是，贴装后有可能无法测定，或者
将元件面作为电路板面进行了误检测。如果不能测定时，需要除去电路板。
01PRG-0176S
X(+)
ফܝ㾦ᑺ
ϡৃ⌟ᅮ
✻ᇘܝ
A
Y
#ܗӊ催ᑺ
ܗӊ催ᑺJ
PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 83
最大元件尺寸的限制
为了防止 PH2 传感器与元件发生干涉，最大元件尺寸必须是下表以下的尺寸。
因此，在有 PH2 传感器的模组中安装了大于下表的元件，在数据检查中会发生异常。
注意事项
·由于元件尺寸，在数据检查中发生错误时，请执行优化。
·从没有 PH2 传感器的模组更换成有 PH2 传感器的模组时，当元件尺寸超出上表的
时候，需要再次优化 Job。
工作类型 最大元件尺寸 [mm]
H01 工作头 32×162
OF 工作头 16×165 （对角 166mm 以下并且短边 32mm 以下）、□ 74
H02(F) 工作
头
HolderA 32×91 （对角 97mm 以下并且短边 32mm 以下）、□ 68
HolderB 32×180、□ 74
其他工作头 按照工作头规格
