NXTIII 编程手册.pdf - 第222页

PRG-NXTS-004S0 3. 元件数据 NXT 系列 编程手册 209 VT 70 （75） 功率晶体管处理 必须在元件数据 中输入元件的主体 尺寸和 Element Information。另外， 对于长度和宽度 不 同的引脚，定义 不用的要素。VT70 时，元 件基准点是元件主体 中心，VT75 时，元件基准 点 是元件中心。如果元件上方的引 脚的切口较大，必要时设定为 [ 不进行影像处理 ]。 NXTPRG019S

100%1 / 298

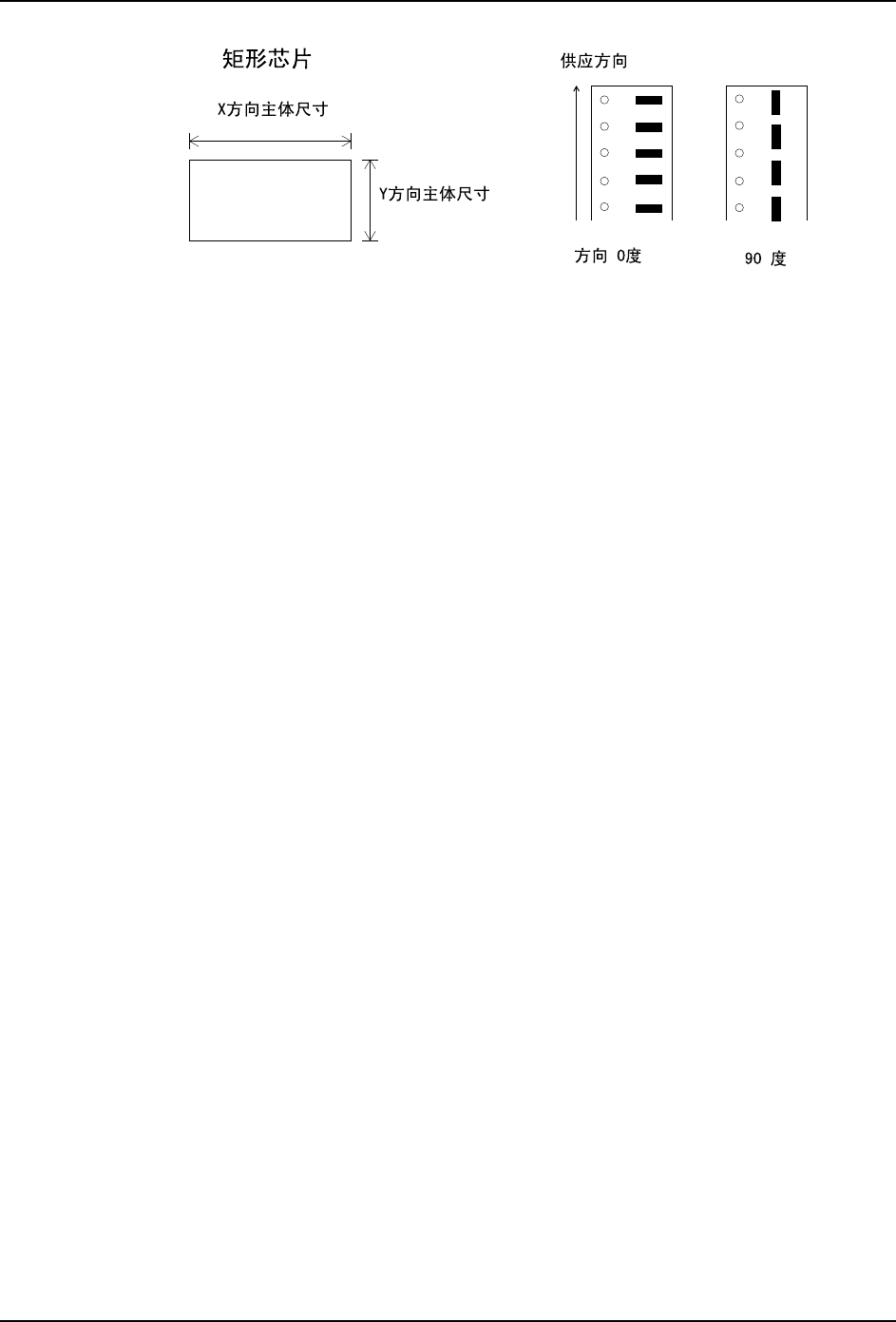

3. 元件数据 PRG-NXTS-004S0
208 NXT 系列 编程手册
NXTPRG014S
PRG-NXTS-004S0 3. 元件数据
NXT 系列 编程手册 209

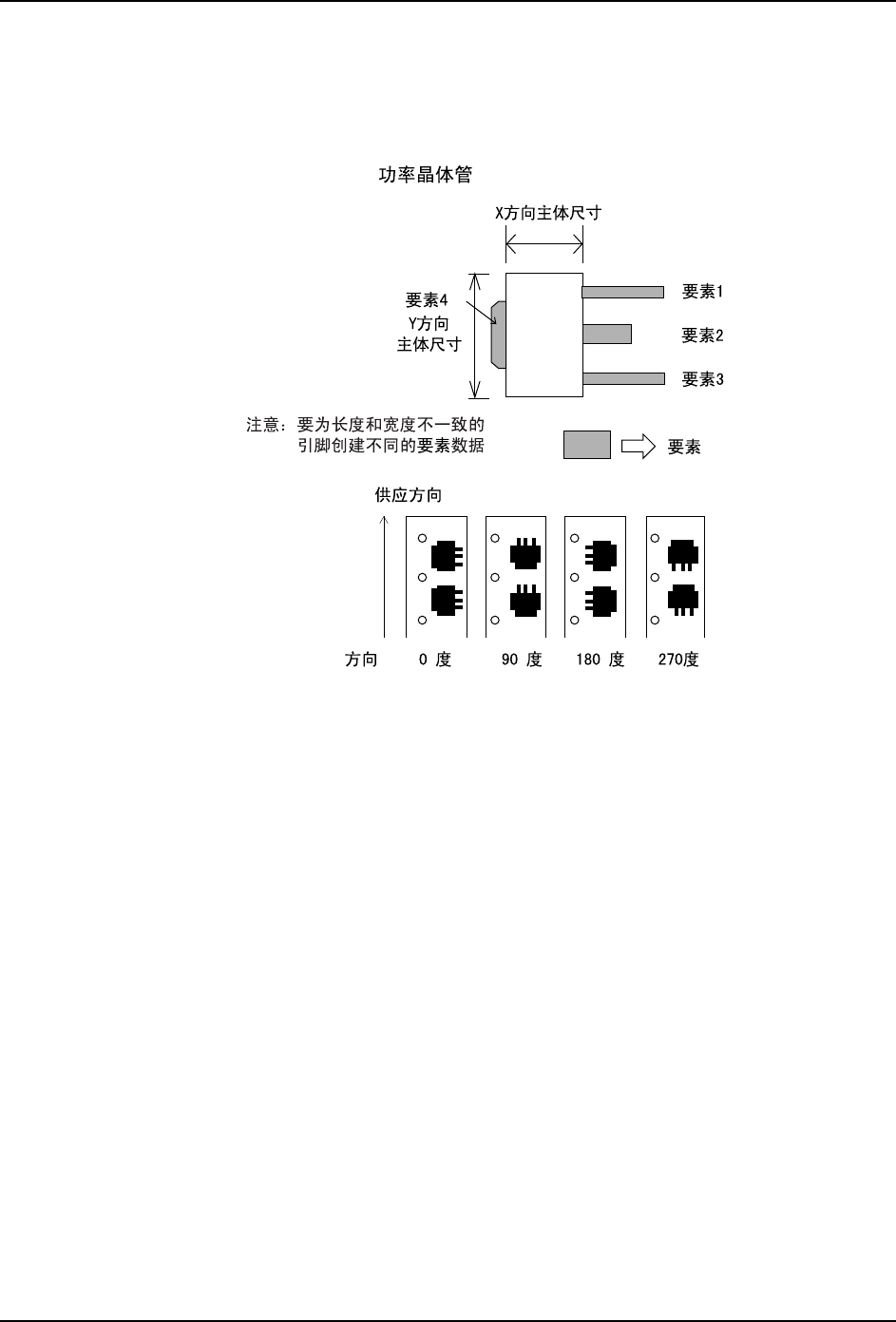

VT 70 （75） 功率晶体管处理
必须在元件数据中输入元件的主体尺寸和 Element Information。另外，对于长度和宽度不
同的引脚，定义不用的要素。VT70 时，元件基准点是元件主体中心，VT75 时，元件基准点
是元件中心。如果元件上方的引脚的切口较大，必要时设定为 [ 不进行影像处理 ]。
NXTPRG019S
3. 元件数据 PRG-NXTS-004S0
210 NXT 系列 编程手册

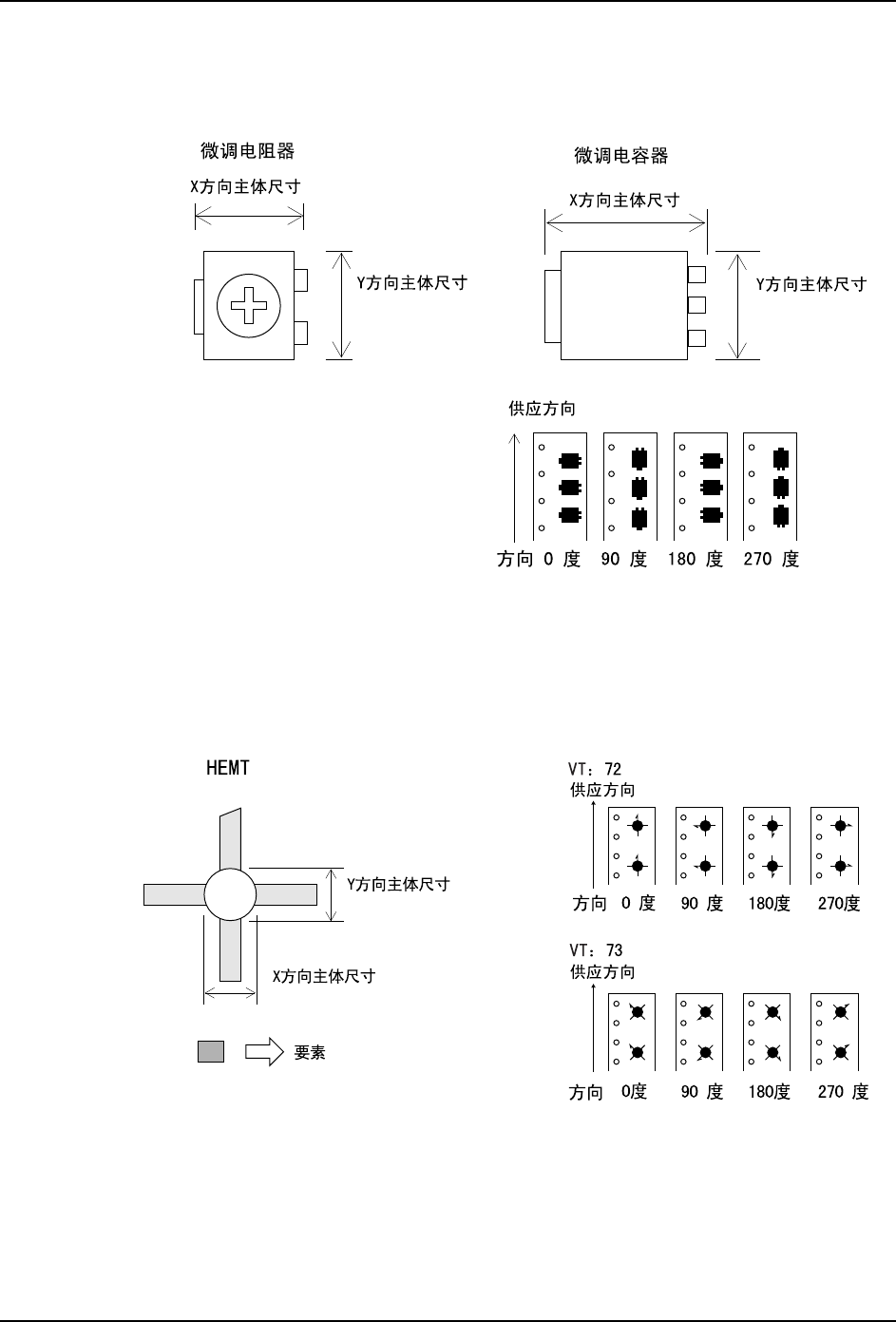

VT 71 微调电阻器，微调电容器处理
在元件数据中只输入元件的主体尺寸。不需要输入 Element Information。需要注意的是，
电极等突起部分也要包含在元件主体尺寸中。元件基准点是元件中心。
VT 72 HEMT 处理 （0 度供应）
VT 73 HEMT 处理 （45 度供应）
必须在元件数据中输入元件主体尺寸和 Element Information。对于顶端不是直角的引脚必
须在元件数据中设定为不进行检测，另外，无法执行极性检查。元件基准点是元件中心。
VT 74 微调电阻器，微调电容器处理 （附加极性检查）
必须在元件数据中输入元件主体尺寸和 Element Information。元件基准点是元件中心。
NXTPRG020S
NXTPRG021Sa
