PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 69
Job 的设定方法
请在 Fuji Flexa 设定以下的 Job 项目。
设定 Flexa

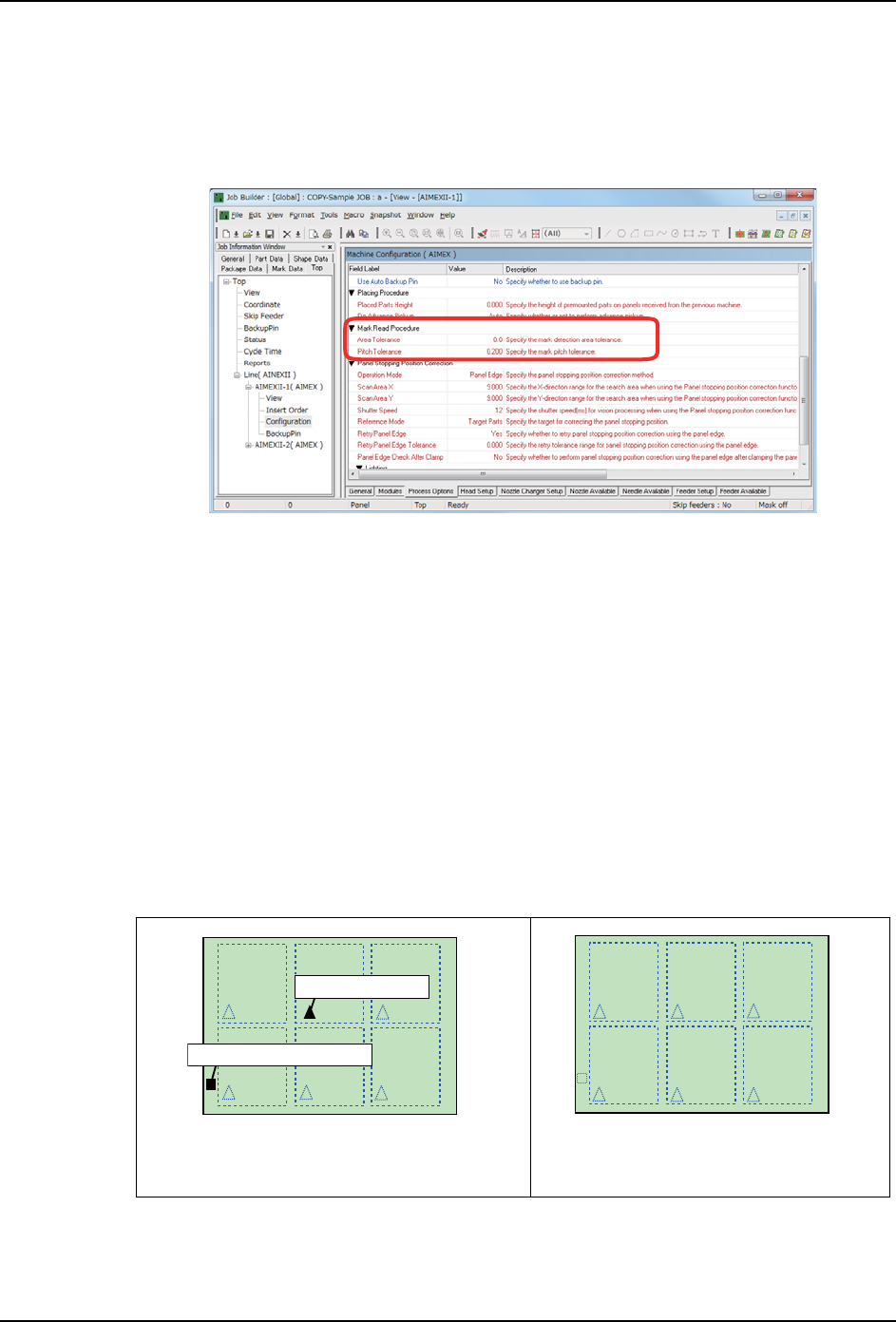

1. 请在 Fuji Flexa 的 [Machine Configuration] - [Process Options] 进行以下的设定。
2.5.12 使用 Group board skip 功能
在 Group board skip 功能中登录 Board skip mark 以后，只读取有 Board skip mark 的电
路板。
因为通过此功能减少 Board skip mark 读取点数，所以可以缩短生产时间。
设定 Group board skip
在 Fuji Flexa 设定 Group board skip。
-[Mark Read Procedure]
-[Area Tolerance]： 设定检测范围的公差值。
默认值是 0。
-[Pitch Tolerance]： 设定定位点之间的距离公差值。
默认值是 0.2。
30PRG-0174E
如果有 Group board skip mark 时就会读取
Board skip mark。
则没有 Group board skip mark 时就不会
读取 Board skip mark。
01PRG-0311
Group Board Skip Mark
Board Skip Mark
01PRG-0312
2. Job 编制器 PRG-NXTS-004S0
70 NXT 系列 编程手册
Flexa 的设定

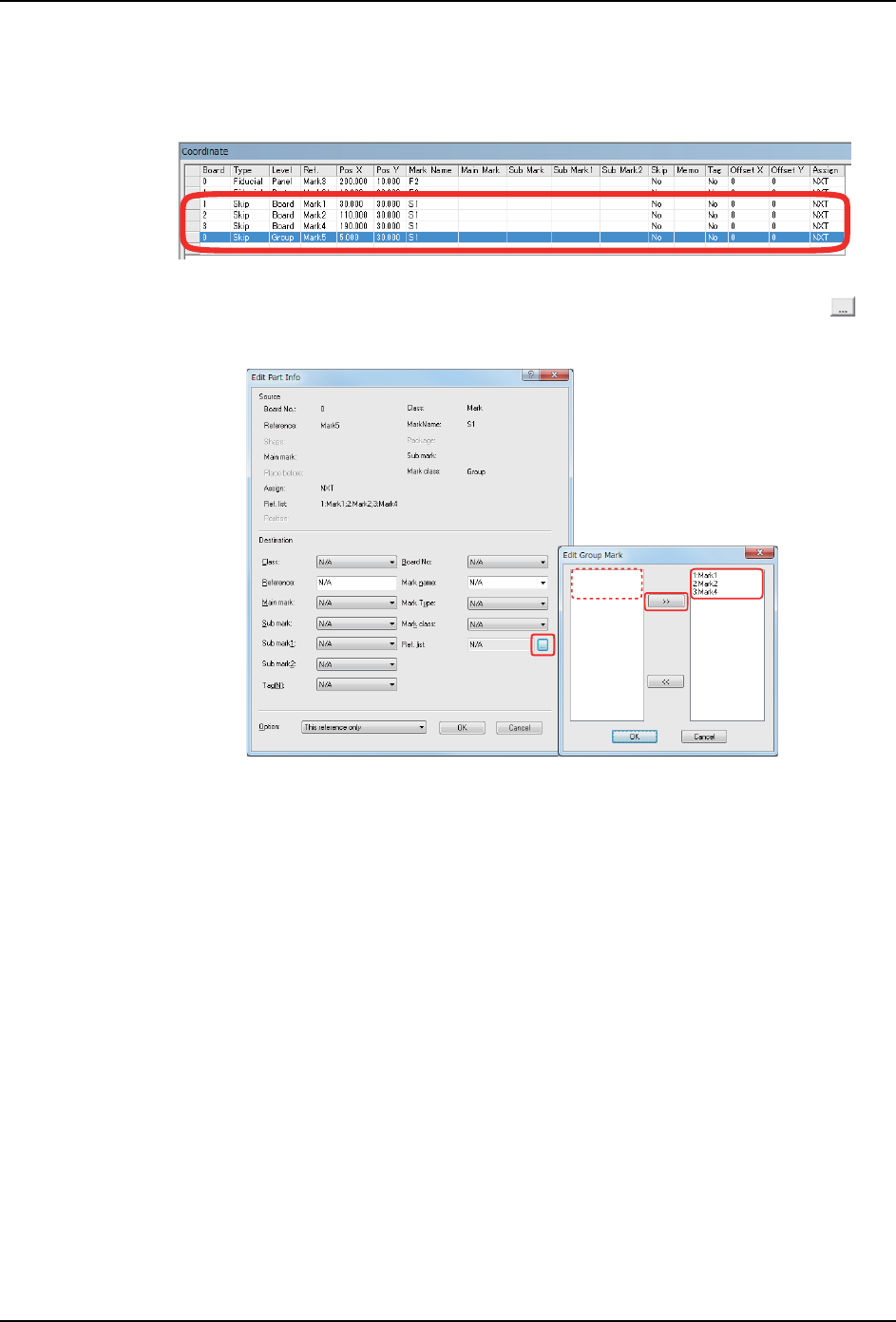

1. 请在 Fuji Flexa の [Coordinate]-[Mark] 设定 Board skip mark 及 Group board skip
mark 的坐标。
2. 选择 Group board skip mark 的坐标并在元件信息编辑点击 [Ref List(L):] 的 [ ] 键
请进行 Board skip mark 的登录。
将 Group board skip mark 编辑对话框左侧的 Board skip mark 移动到右侧并登录。
2.5.13 使用电路板停止位置补正功能时
所谓电路板停止位置补正功能，是使电路板的停止位置稳定的补正功能。
电路板停止位置补正功能中有电路板停止位置学习功能、通过读取 F 定位点的补正功能、通
过读取电路板边界的补正功能。
使用此功能要在 Accessories Software 的机器功能设定中设定使用电路板停止位置补正功
能。
进行使用电路板边界的停止位置补正时，需要安装低反射板。
详细内容请参照 「System Reference」。
30PRG-0313
30PRG-0314E
电路板停止位置学习功能 : 是掌握 F 定位点偏移量，对于电路板搬运指示时的停
止目的位置反馈后改善电路板停止精度的功能。
通过读取 F 定位点的补正功能
:
是读取补正 F 定位点时，补正停止位置的功能。
通过读取电路板边界的补正功
能:
是在取入电路板时，读取电路板边界，补正停止位置
的功能。
PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 71
如果 F 定位点的位置精度参差不齐时，通过读取 F 定位点的电路板停止位置补正功能及电路
板停止位置学习功能有时会不能使用。
设定电路板停止位置补正

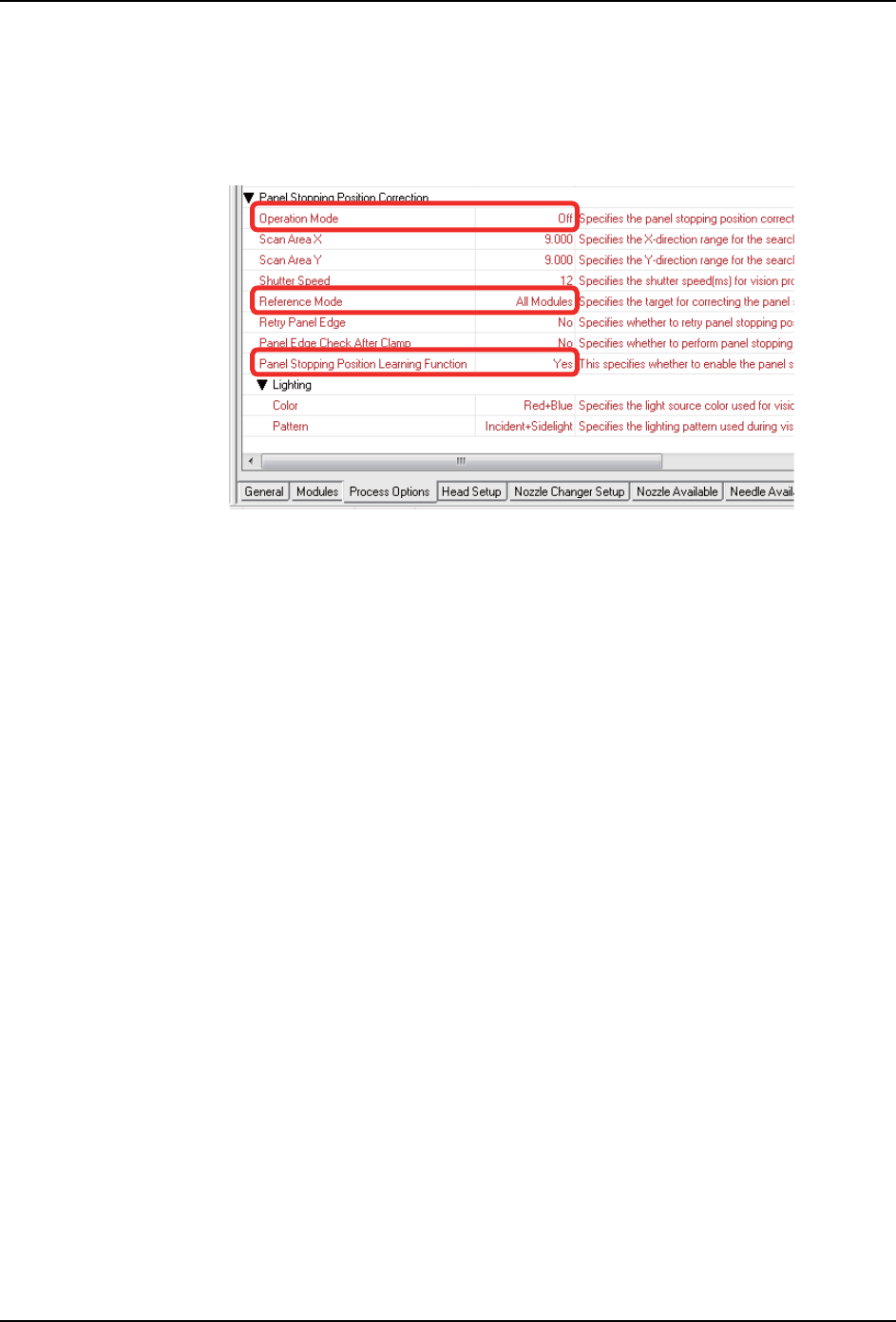

1. 请在 Fuji Flexa 的 [Machine Configuration]-[Process Options] 中进行以下的设定。
-[Panel Stopping Position Correction]
-[Operation Mode]： 设定电路板停止位置补正方法的种类。
OFF： 在使用电路板停止位置学习功能时或者不使用电路
板停止位置补正功能时设定。
Fiducial： 进行根据 F 定位点的电路板停止位置补正。
Panel Edge： 进行根据电路板边缘的电路板停止位置补正。
-[Reference Mode]： 设定电路板停止位置补正功能的动作对象。
All Modules： 全部机器进行电路板停止位置补正。
Target Parts： 未对应
-[Panel Stopping Position
Learning Function]：
设定是否使用电路板停止位置学习功能。
Yes： 使用电路板停止位置学习功能。
使用电路板停止位置学习功能时，请将 [Operation
Mode] 设定为 [OFF]。
No： 不使用电路板停止位置学习功能。
30PRG-0064Jb
