PRG-NXTS-004S0 2. Job 编制器 NXT 系列 编程手册 117 5. 在 外形数据的 [Sh ape Process] 中 进行元件压下的设定 。 6. 在外形数据的 [Shape Process] 中，将吸取修正值设定为 [0]。 注意 )在吸取修正值中已经存在 数值时， 由于不能在正确的位置上进行元 件压下， 因此有可 能损坏元件及吸嘴。 ※ 设定必 须在 [Gener ic] 中进行。 各项目的详细设定 内容请…
2. Job 编制器 PRG-NXTS-004S0
116 NXT 系列 编程手册

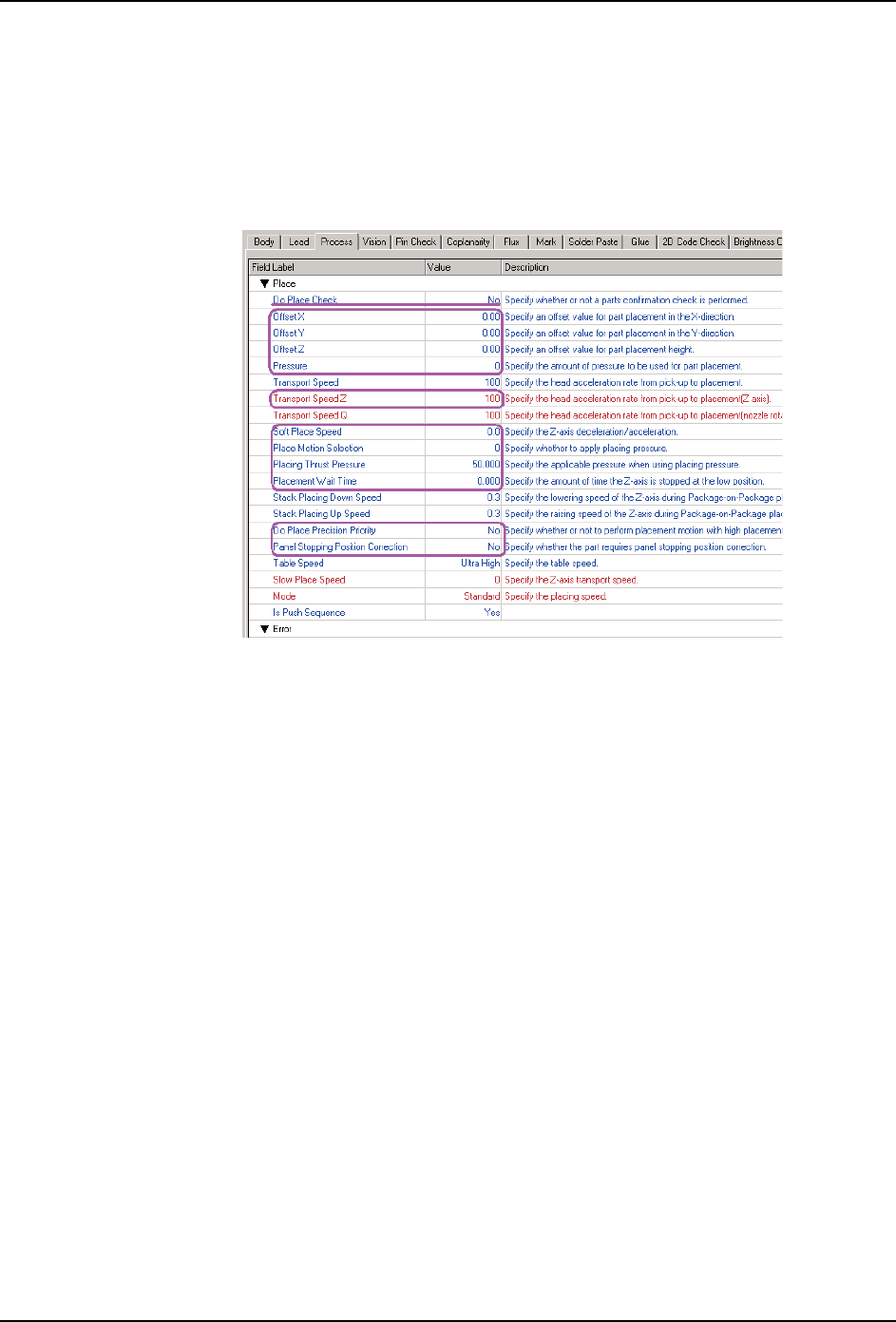

4. 在外形数据的 [Shape Process] 中设定压下动作的加减速度和加压等。
备注 )按照默认设定进行压下动作时，由于是按照通常贴装相同的速度进行压下动作，因此
有可能损坏元件及吸嘴。
备注 )如果要在 [Name] 中设定吸嘴名时，不需要输入此项目。
-[Name]: 请设定吸嘴名。
-[Process]
-[Place]
[Do Place Check] 请务必设定为 [No]。
[Offset X]： 请设定元件压下时的 X 方向修正值。
[Offset Y]： 设定元件压下时的 Y 方向修正值。
[Offset Z]： 设定元件压下高度的修正值。
[Pressure]： 设定元件压下压力。
[Transport Speed Z]： 设定元件压下时的 Z 轴加速度。
[Soft Place Speed]： 设定元件压下时的 Z 轴下降速度。
[Place Motion Selection]： 元件压下后进行压入时，请设定1～4。
[Placing Thrust Pressure]： 设定元件压下后进行压入时的压力。
[Placement Wait Time]： 设定元件压下时 Z 轴在下降端的停留时
间。
[Panel Stopping Position
Correction]：
设定是否是需要电路板停止位置补正的元
件。
01PRG-0203E
PRG-NXTS-004S0 2. Job 编制器
NXT 系列 编程手册 117

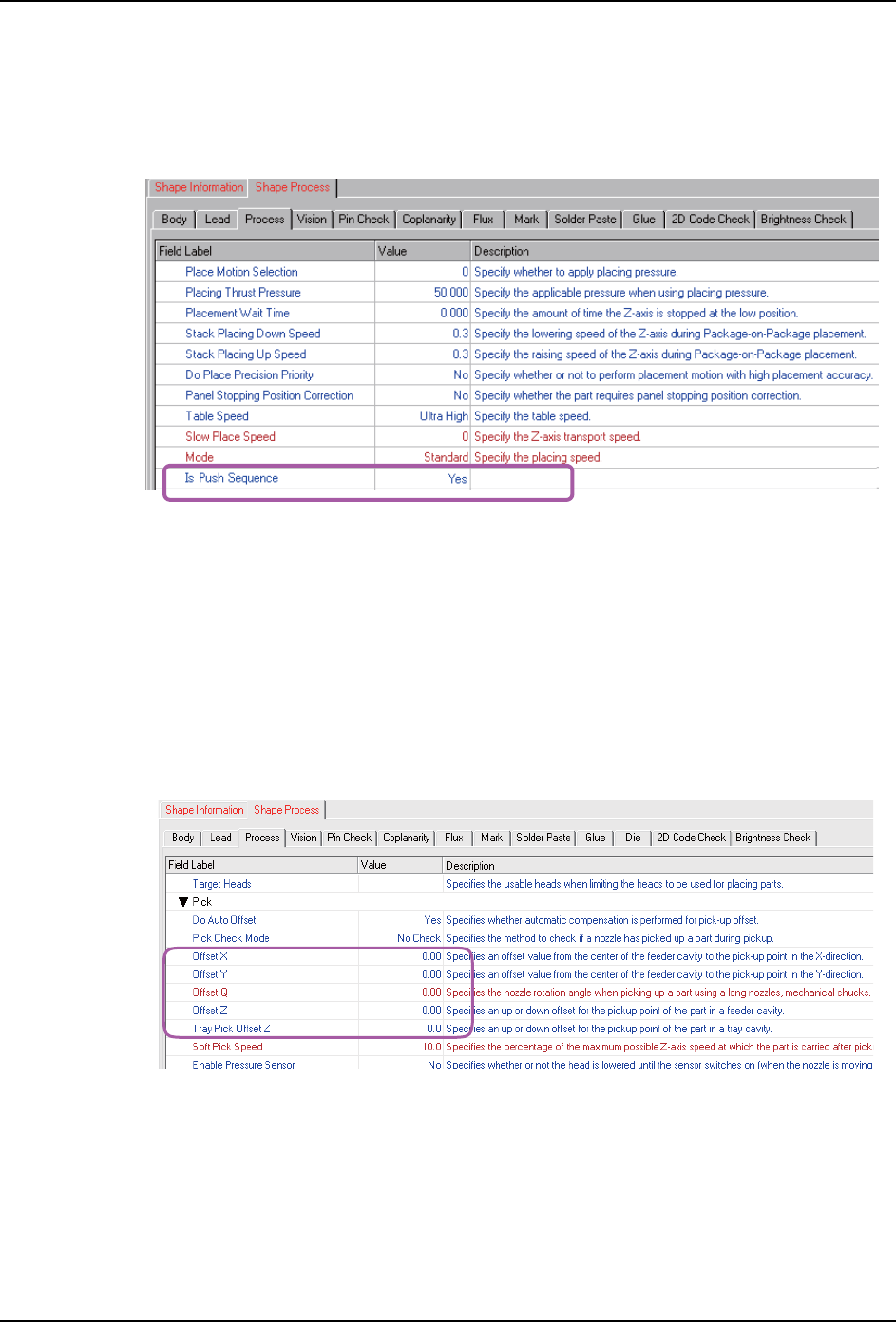

5. 在外形数据的 [Shape Process] 中进行元件压下的设定。
6. 在外形数据的 [Shape Process] 中，将吸取修正值设定为 [0]。
注意 )在吸取修正值中已经存在数值时，由于不能在正确的位置上进行元件压下，因此有可
能损坏元件及吸嘴。
※ 设定必须在 [Generic] 中进行。
各项目的详细设定内容请参照 " 3.3.4 Shape Process 的详细内容 "。
-[Process]
-[Place]
[Is Push Sequence]： Yes
※ 设定必须在 [Generic] 中进行。
-[Process]
-[Pick]
[OffsetX]： 0
[OffsetY]： 0
01PRG-0199E
30PRG-0200E
2. Job 编制器 PRG-NXTS-004S0
118 NXT 系列 编程手册
备注 )[ 在 [Process]-[Pick] 中的以下项目因为不使用按下动作，所以请不要设定。
·[Do Auto Offset]
·[Do Part Height Check]
·[Actual Pickup Body Height]
·[Clamp Margin]
·[Motor Gripping Force]

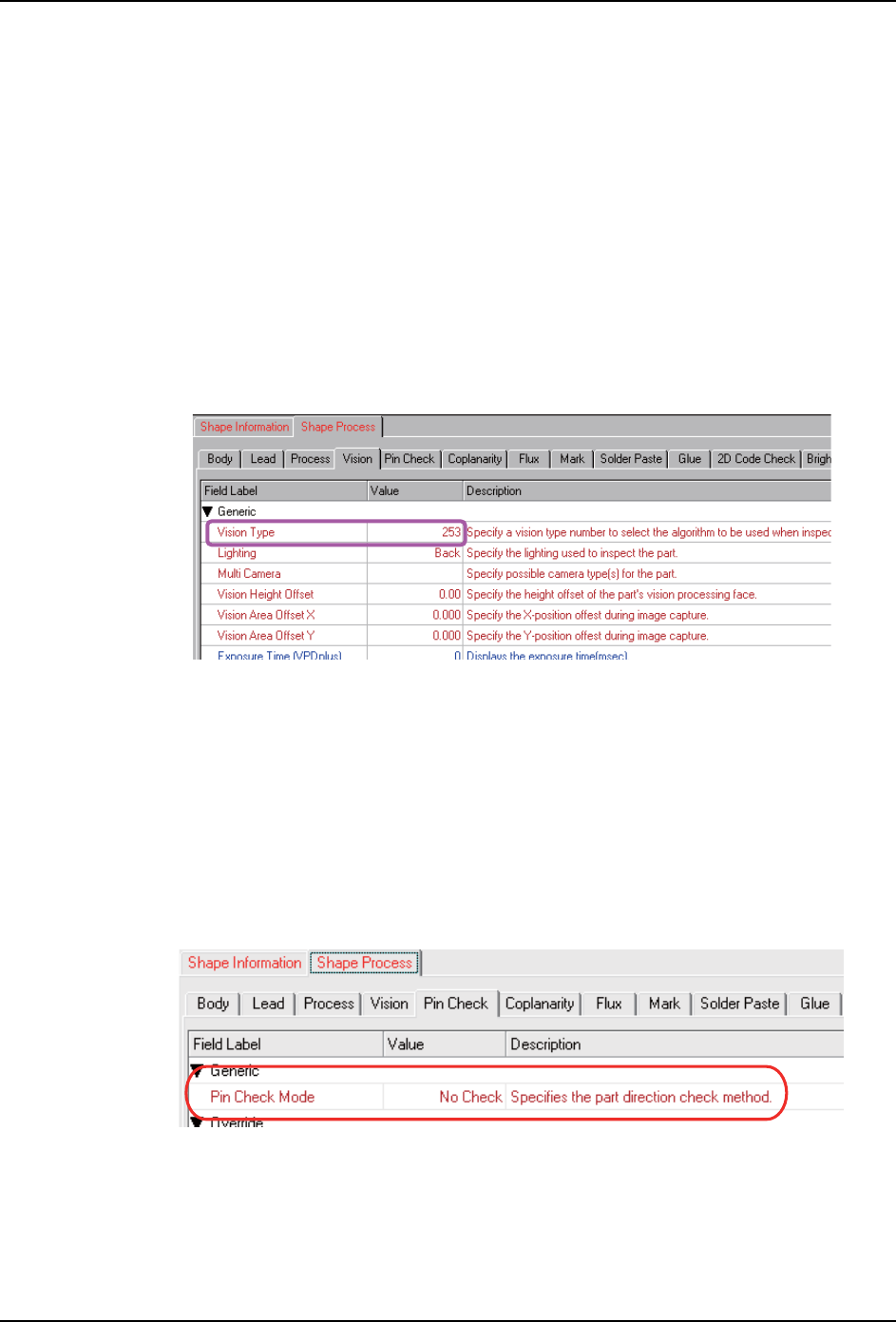

7. 在外形数据的 [Shape Process] 中进行影像类型的设定。
注意 )请不要设定要素数据。如果已被设定，请删除。
8. 请在 shape 数据的 [Shape Process] 中将 Pin Check 设定为 [No Check]。
[OffsetQ]： 0
[OffsetZ]： 0
[Tray Pick OffsetZ]： 0
※ 设定必须在 [Generic] 中进行。
-[Vision]
-[Vision Type] 253
※ 设定必须在 [Generic] 中进行。
-[Pin Check]
-[Pin Check Mode] No Check
※ 设定必须在 [Generic] 中进行。
01PRG-0202E
01PRG-0320E
